Bedienungsanleitung für E-Bike Heybike Ranger S-1000
Erfahren Sie, wie Sie Ihr Heybike Ranger S-1000 E-Bike sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Montage, Display-Einstellungen, Fehlerbehebung und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung ist für das Heybike Ranger S-1000 E-Bike bestimmt. Sie enthält alle notwendigen Informationen für die Montage, den Betrieb und die Wartung. Bitte lesen Sie das gesamte Dokument vor der ersten Fahrt sorgfältig durch. Das E-Bike ist nicht wasserdicht; vermeiden Sie Fahrten bei Nässe, um Schäden an der Elektronik zu verhindern.
Sicherheitshinweise
- Tragen Sie immer einen Helm.
- Beachten Sie die örtlichen Verkehrsregeln.
- Fahren Sie nicht unter Einfluss von Drogen oder Alkohol.
- Das E-Bike ist nicht für Kinder unter 18 Jahren ohne elterliche Erlaubnis geeignet.
- Maximale Traglast: 400 lbs (ca. 181 kg).
- Führen Sie vor jeder Fahrt eine Sicherheitsprüfung durch (Bremsen, Reifendruck, Schrauben).
Montageanleitung
Die Montage erfordert Sorgfalt. Falls Sie sich unsicher fühlen, suchen Sie eine Fahrradwerkstatt auf.

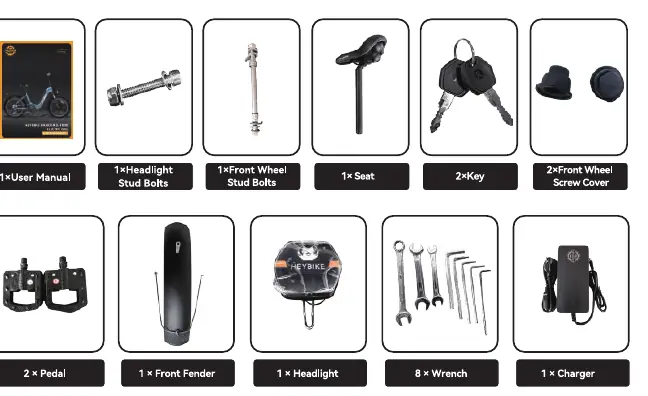

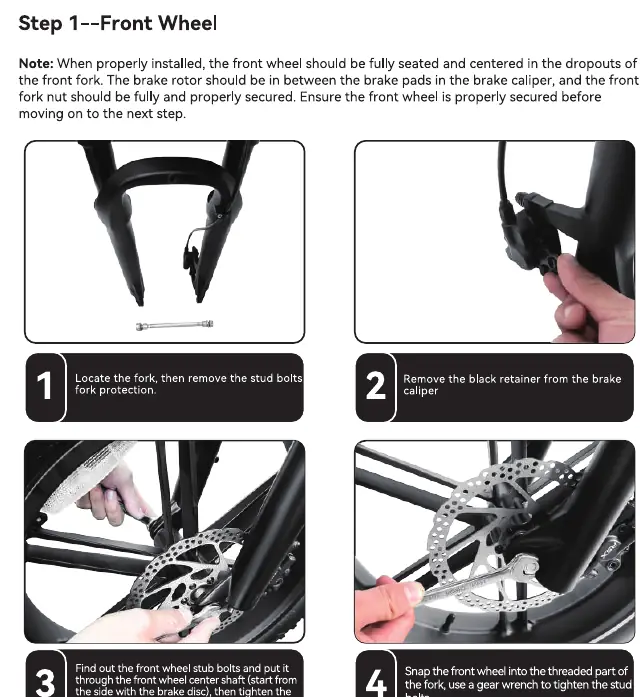

Vorderrad
Entfernen Sie den Gabel-Schutz und die Sicherung vom Bremssattel. Setzen Sie das Vorderrad ein, führen Sie die Bolzen durch die Nabe und ziehen Sie diese fest.
Lenker
Lösen Sie die Befestigungsschraube, richten Sie den Lenker aus und ziehen Sie die Schrauben fest. Achten Sie darauf, dass der Lenker gerade steht.
Scheinwerfer und Schutzblech
Befestigen Sie den Scheinwerfer und das Schutzblech mit den mitgelieferten Schrauben an der Gabel. Verbinden Sie das Stromkabel des Scheinwerfers mit dem Kabel am Lenker.
Pedale
Achten Sie auf die Markierungen R (rechts) und L (links). Schrauben Sie die Pedale im Uhrzeigersinn (rechts) bzw. gegen den Uhrzeigersinn (links) fest.

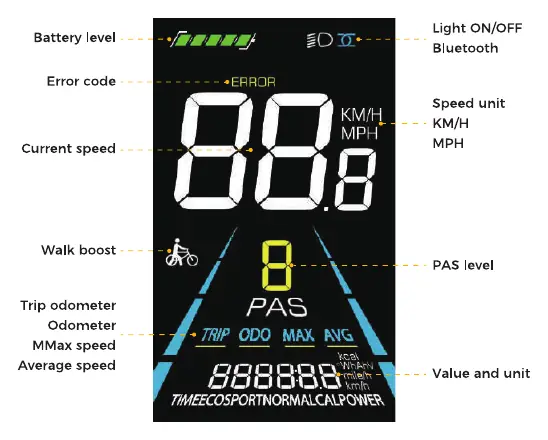

Display und Einstellungen
Das Y18F-Display bietet verschiedene Funktionen:
- Ein-/Ausschalten: Halten Sie die Power-Taste ca. 3 Sekunden gedrückt.
- PAS-Stufen: Nutzen Sie die Plus- und Minus-Tasten, um die Tretunterstützung (0-5) zu wählen.
- Schiebehilfe: Halten Sie die Minus-Taste gedrückt.
- Licht: Drücken Sie die Licht-Taste.
Über das Einstellungsmenü können Parameter wie Raddurchmesser, Geschwindigkeitseinheiten (km/h oder mph) und Geschwindigkeitsbegrenzungen angepasst werden.
Wartung und Pflege
- Reinigen Sie das E-Bike mit einem feuchten Tuch. Verwenden Sie keine Hochdruckreiniger oder ätzende Chemikalien.
- Prüfen Sie wöchentlich den Antriebsstrang, die Bremsen und den Reifendruck.
- Laden Sie den Akku regelmäßig auf, auch wenn das E-Bike längere Zeit nicht benutzt wird.
Fehlerbehebung
Bei Problemen zeigt das Display Fehlercodes an:
- E021: Stromfehler
- E022: Gasgriff-Fehler
- E023: Motorphasen-Fehler
- E024: Hall-Sensor-Fehler
- E025: Brems-Fehler
- E030: Kommunikationsfehler
Technische Daten
- Motor: 48V 1000W bürstenloser Nabenmotor
- Max. Geschwindigkeit: 28 mph (ca. 45 km/h)
- Reifengröße: 20 x 4.0 Zoll
- Ladezeit: 3-4 Stunden
- Gewicht: 72 lbs (ca. 33 kg)
Herstellerinformationen
Heybike
Praktische Hilfe
Typische Probleme
E-Bike startet nicht
Akku laden, Anschlüsse prüfen, Akku korrekt einsetzen und Power-Schalter am Akku prüfen.
Fehlercode 30
Kommunikationsfehler. Prüfen Sie alle Kabelverbindungen zwischen Display und Controller.
Geringe Reichweite
Reifendruck prüfen, Akku vollständig laden, Fahrweise anpassen (weniger Steigungen, weniger Anfahren).
Motor reagiert nicht
Prüfen Sie Gasgriff, Bremshebel (ob diese klemmen) und Kabelverbindungen zum Motor.
Vor der Verwendung
- Reifendruck prüfen (20 PSI empfohlen)
- Bremsen auf Funktion testen

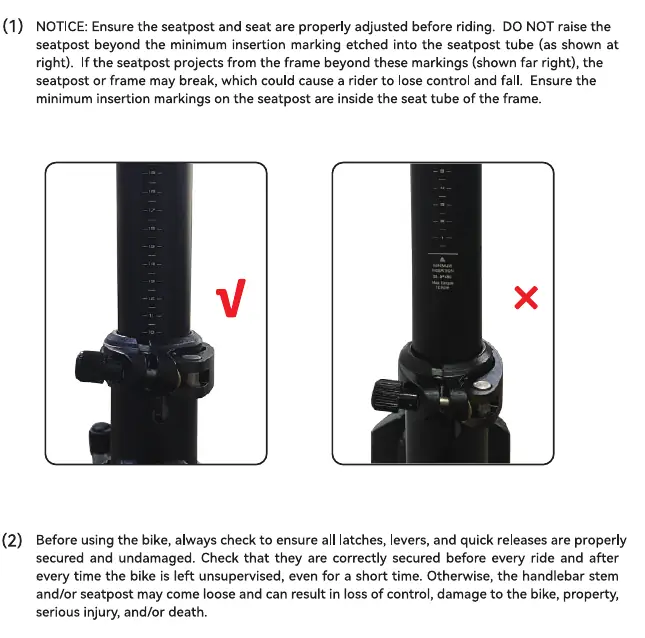

- Alle Schrauben und Schnellspanner auf festen Sitz prüfen
- Akku vollständig laden

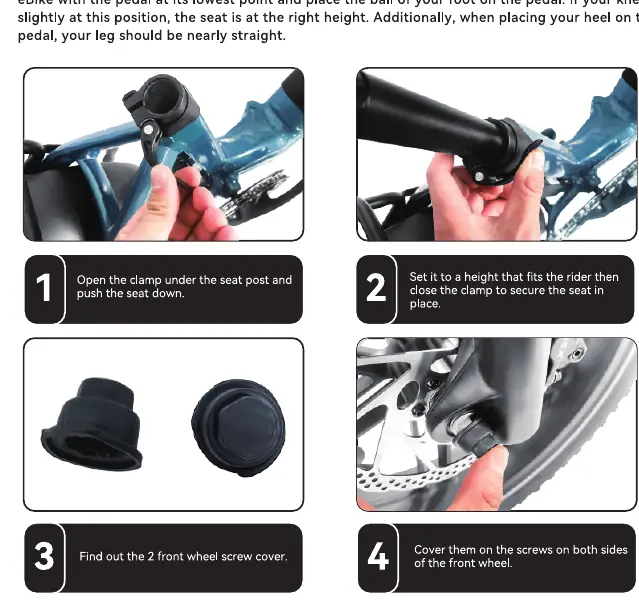

- Sattelhöhe korrekt einstellen
Technische Daten in der Praxis
- 48V 1000W Motor
- Leistungsstarker bürstenloser Nabenmotor für hohe Beschleunigung.
- 28 mph Max Speed
- Höchstgeschwindigkeit von ca. 45 km/h.
Abbildungen und Diagramme
- Display-Anzeige: Zeigt Geschwindigkeit, PAS-Stufe, Akkustand und Fehlercodes.
- Montage Vorderrad: Gabel schützen, Bremssattel-Sicherung entfernen, Rad einsetzen und festziehen.
Modellkompatibilität
- Nur Original-Akkus und Ladegeräte verwenden.
- Nicht bei Regen oder Nässe fahren (nicht wasserdicht).
- Reifen: 20x4.0 Zoll mit Schlauch.
