Bedienungsanleitung für Elektrofahrrad AOSTIRMOTOR S18-1500W

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung, Wartungshinweise für Akku und Motor sowie Anweisungen zur Bedienung des LCD-Displays für das AOSTIRMOTOR S18-1500W Elektrofahrrad. Vor der ersten Fahrt müssen das Bremssystem, der Gasgriff, das Stromsystem und der Reifendruck (empfohlen 30 psi) überprüft werden. Stellen Sie sicher, dass alle Radmuttern fest angezogen sind.

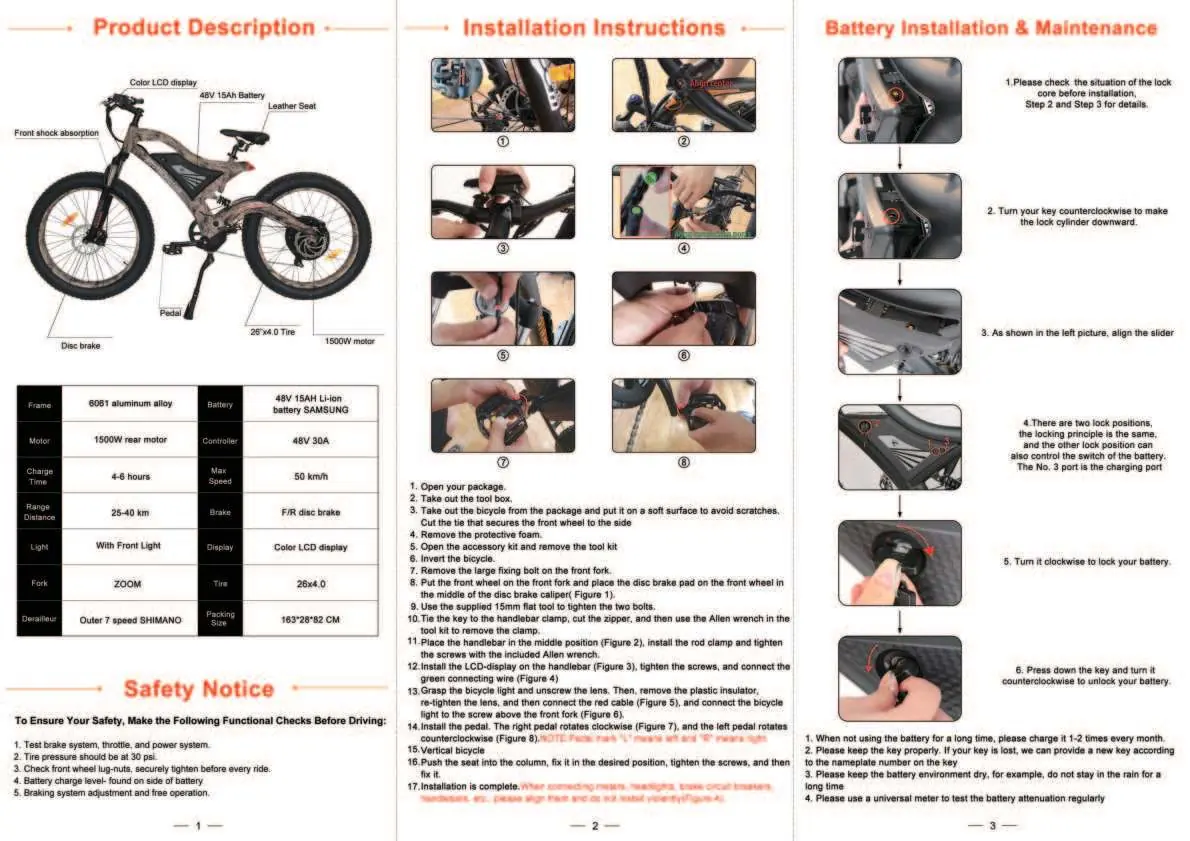

Montageanleitung

1. Entfernen Sie das Fahrrad aus der Verpackung und legen Sie es auf eine weiche Unterlage, um Kratzer zu vermeiden.
2. Entfernen Sie die Schutzfolie und das Zubehörset.
3. Drehen Sie das Fahrrad um und entfernen Sie die Befestigungsschraube an der Vorderradgabel.
4. Setzen Sie das Vorderrad in die Vorderradgabel ein und positionieren Sie den Bremssattel mittig auf der Bremsscheibe.
5. Verwenden Sie den mitgelieferten 15-mm-Flachschlüssel, um die Radmuttern festzuziehen.
6. Befestigen Sie den Lenker in der mittleren Position mit der Lenkerklemme und ziehen Sie die Schrauben mit dem Inbusschlüssel fest.
7. Installieren Sie das LCD-Display am Lenker und verbinden Sie das grüne Kabel.
8. Montieren Sie das Fahrradlicht, entfernen Sie den Kunststoffisolator, schließen Sie das rote Kabel an und verbinden Sie das Licht mit der Schraube über der Vorderradgabel.
9. Installieren Sie die Pedale: Das rechte Pedal wird im Uhrzeigersinn festgezogen, das linke gegen den Uhrzeigersinn.
10. Setzen Sie den Sattel in das Sattelrohr ein, stellen Sie die gewünschte Höhe ein und ziehen Sie die Schrauben fest.

Akku-Installation und Wartung

Der Akku verfügt über zwei Schlossstellungen. Der Schlüssel kann verwendet werden, um den Akku zu verriegeln oder zu entriegeln. Zum Laden oder Entnehmen des Akkus muss dieser entriegelt werden. Wartungshinweise:

• Laden Sie den Akku bei Nichtgebrauch 1-2 Mal pro Monat auf.
• Bewahren Sie den Schlüssel sicher auf.
• Halten Sie die Umgebung des Akkus trocken.
• Vermeiden Sie Fahrten im Regen.
• Überprüfen Sie die Akkuleistung regelmäßig mit einem Universalmessgerät.

LCD-Display und Einstellungen

Das Display ermöglicht die Konfiguration verschiedener Parameter. Um in das Einstellungsmenü zu gelangen, halten Sie die M-Taste bei eingeschaltetem Gerät gedrückt. Mit den Tasten UP/DOWN navigieren Sie durch die Menüs, mit M bestätigen Sie die Auswahl.

• Helligkeit: Einstellbar von 1 bis 5.
• System: Wechsel zwischen metrischen und imperialen Einheiten, Einstellung des Stromsystems (24V-72V) und der Leistungsanzeige.
• Auto-Off: Einstellbar von 2 bis 9 Minuten (Standardwert 5 Minuten).
• Radgröße: Einstellbar für verschiedene Reifengrößen.
• Passwort: Standardpasswort ist '0000'.

Controller und Motor-Wartung

Achten Sie darauf, dass kein Wasser in den Controller gelangt. Bei Problemen mit dem Controller sollten die Kabelverbindungen überprüft werden. Der Motor sollte regelmäßig auf Integrität der Blockierungsteile und Kabel überprüft werden. Vermeiden Sie extreme Umgebungen und fahren Sie nicht durch tiefes Wasser. Wenn die Motorleistung unzureichend erscheint, steigen Sie vom Fahrrad ab und belasten Sie den Motor nicht weiter.

Technische Daten

• Motor: 1500W Hinterradmotor
• Akku: 48V 15Ah Lithium-Ionen (Samsung)
• Ladezeit: 4-6 Stunden
• Reichweite: 25-40 km
• Höchstgeschwindigkeit: 50 km/h
• Bremsen: Scheibenbremsen vorne und hinten
• Reifen: 26x4.0
