Bedienungsanleitung für Aideepen Solar-Laderegler
Erfahren Sie, wie Sie den Aideepen Solar-Laderegler installieren und bedienen. Diese Anleitung enthält Anschlusspläne, Display-Erklärungen und technische Daten für die 10A-100A Modelle.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

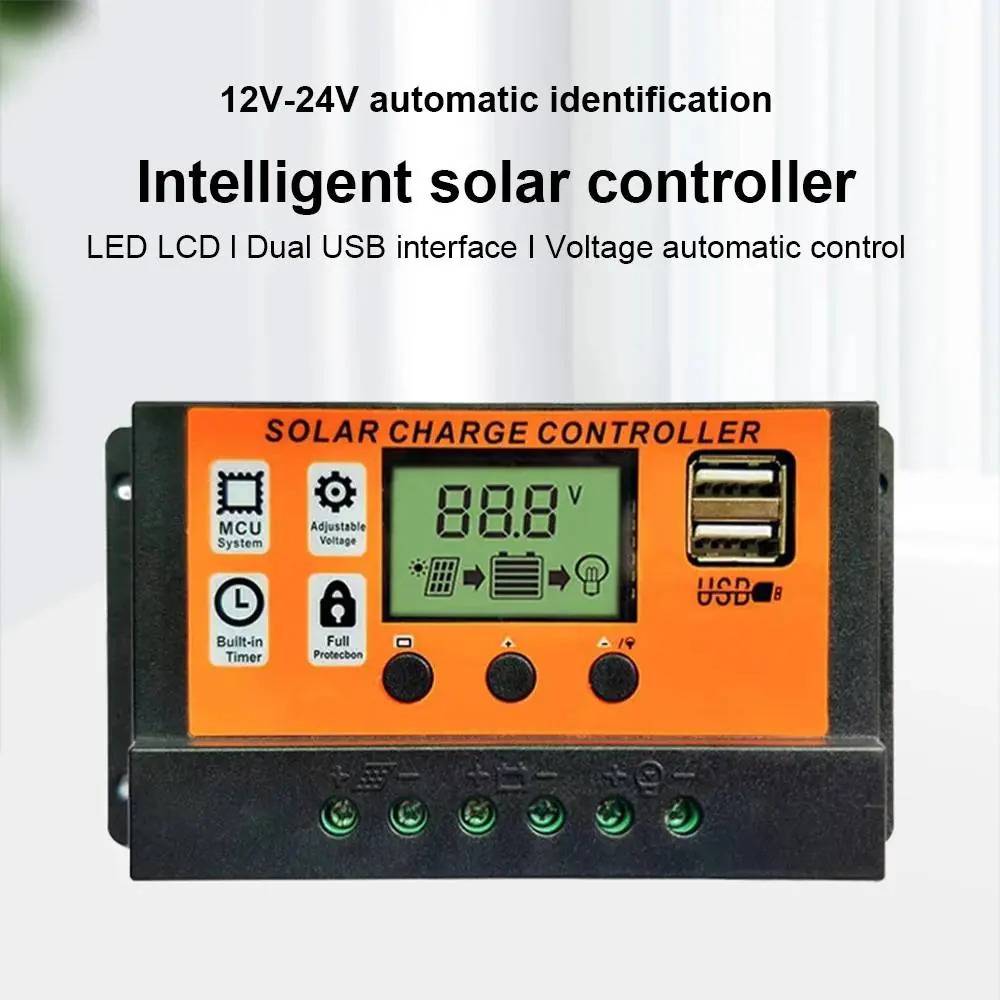

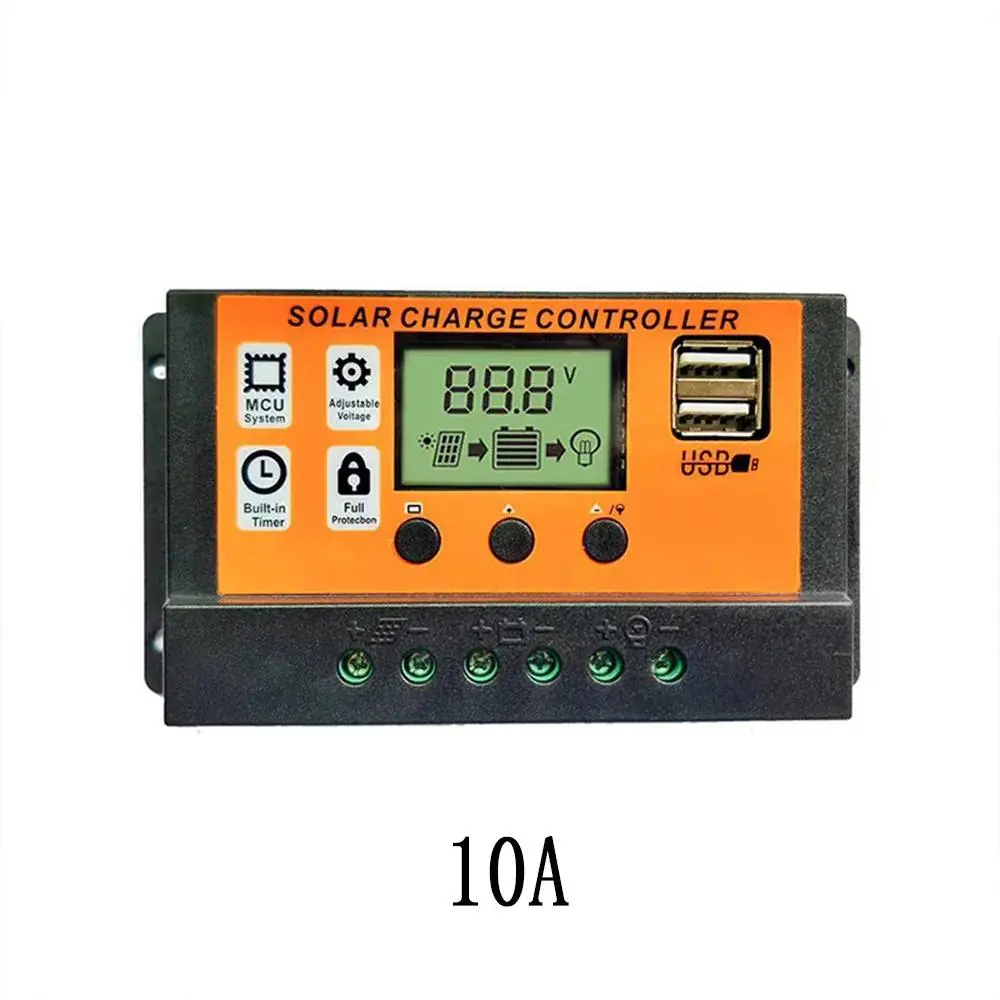

Der Aideepen Solar-Laderegler ist ein intelligentes Gerät zur Steuerung von Solarsystemen mit automatischer 12V/24V-Erkennung. Er verfügt über ein LCD-Display, zwei USB-Anschlüsse (5V/2A) und bietet umfassende Schutzfunktionen für Ihre Batterie. Bitte lesen Sie die Anschlussreihenfolge sorgfältig durch, um Schäden am Gerät zu vermeiden.
Installation und Anschluss
Die korrekte Reihenfolge beim Anschließen ist entscheidend für den sicheren Betrieb:
- Batterie: Schließen Sie zuerst die Batterie an den Laderegler an.
- Solarmodul: Verbinden Sie danach das Solarmodul.
- Verbraucher (Last): Schließen Sie zuletzt die Last (z. B. Lampen) an.
Achten Sie strikt auf die korrekte Polarität (+ und -) bei allen Verbindungen. Ein falscher Anschluss kann das Gerät beschädigen.

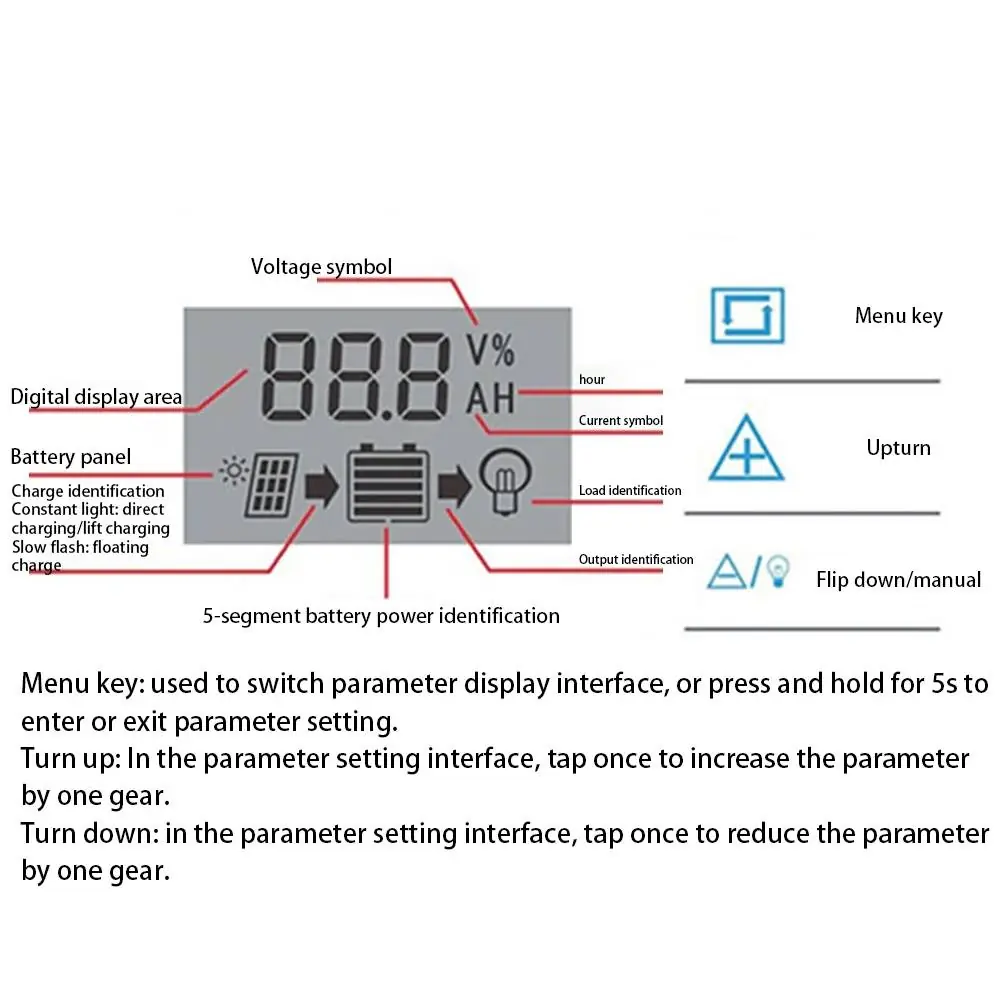

Bedienung und Display
Das Gerät verfügt über drei Tasten zur Steuerung:
- Menü-Taste: Dient zum Wechseln zwischen den Anzeigeoberflächen. Halten Sie die Taste 5 Sekunden lang gedrückt, um in den Einstellungsmodus zu gelangen oder diesen zu verlassen.
- Pfeiltasten (Auf/Ab): Im Einstellungsmodus können Sie damit die Parameter schrittweise anpassen.
Das LCD-Display zeigt den Status von Solarmodul, Batterie und Last an. Symbole wie das Batteriesymbol mit 5 Segmenten geben Auskunft über den Ladezustand.
Schutzfunktionen
Der Regler ist mit verschiedenen Schutzprogrammen ausgestattet, um die Lebensdauer Ihrer Anlage zu verlängern:
- Überladungsschutz
- Tiefentladungsschutz
- Temperaturkompensation
- Unterspannungsschutz
- Verpolungsschutz

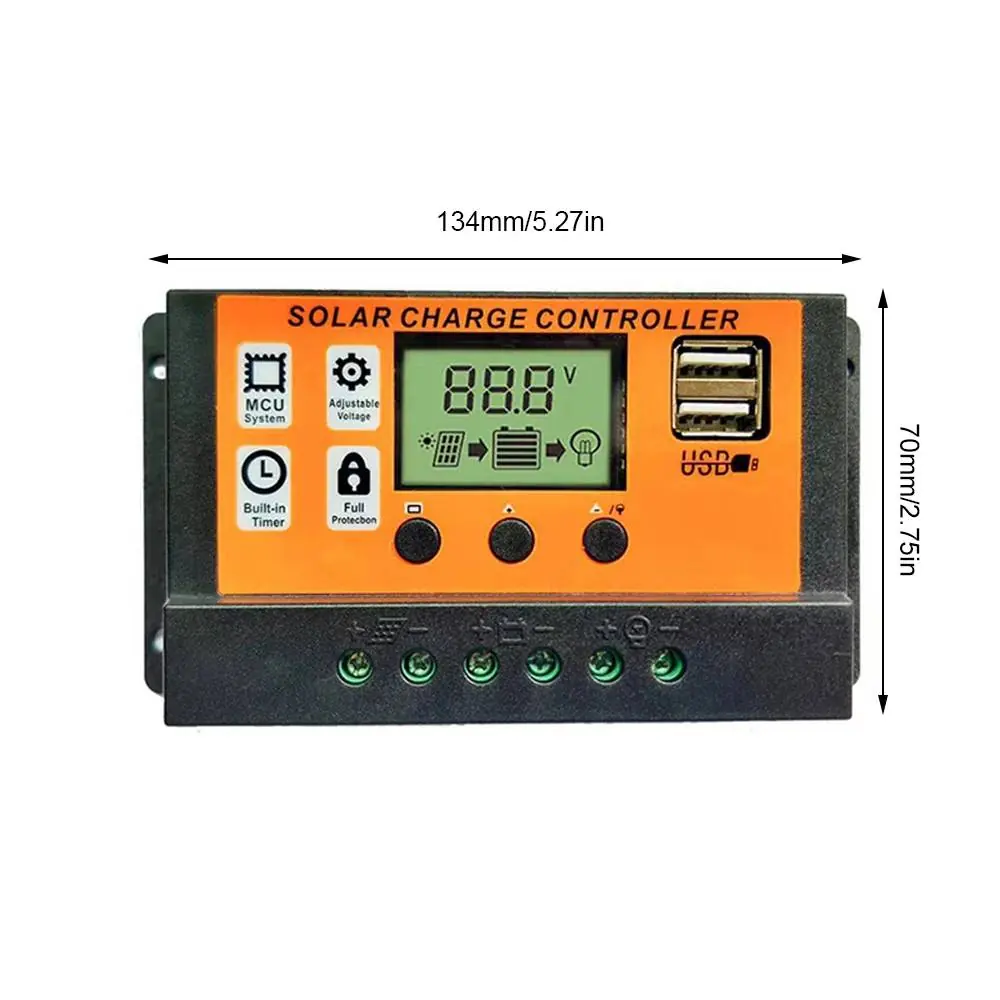

Technische Daten
- Systemspannung: 12V/24V (automatische Erkennung)
- USB-Ausgang: 2 x 5V/2A
- Schutzart: IP32
- Material: PC + Aluminiumlegierung

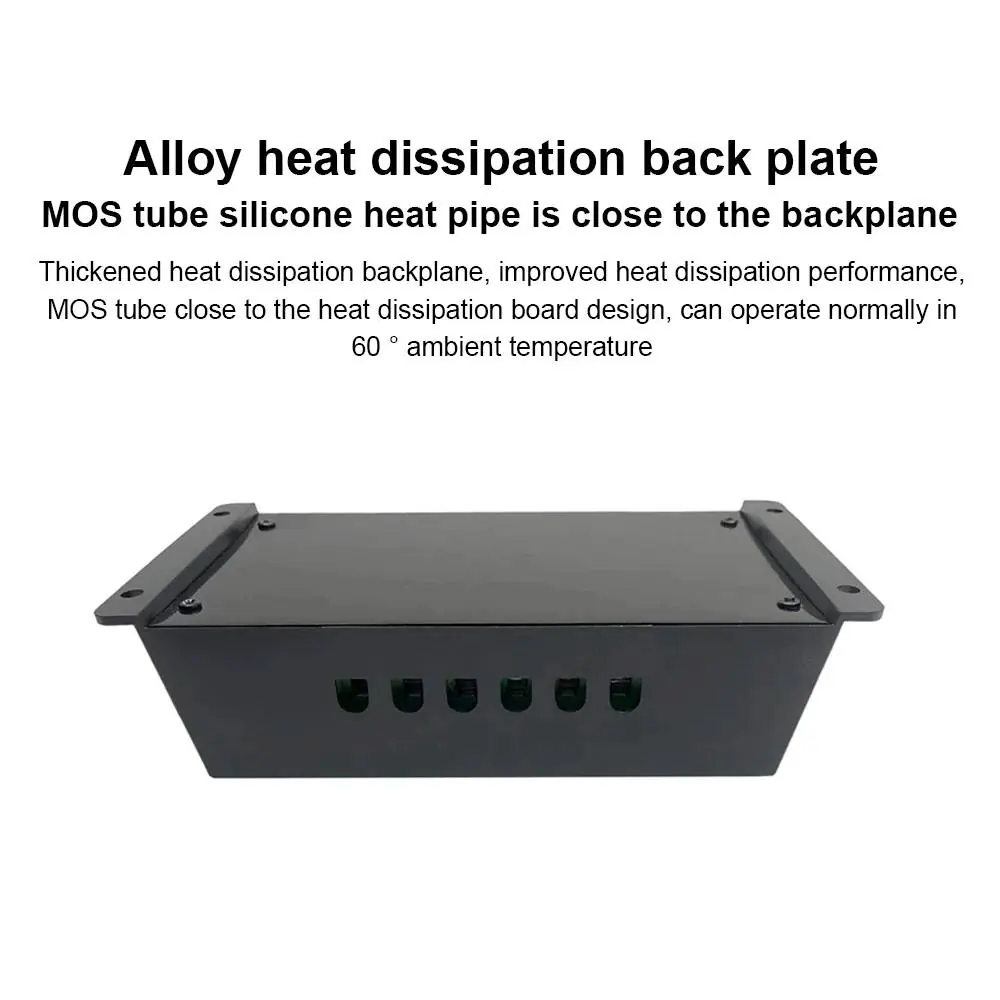

- Betriebstemperatur: Ausgelegt für den Betrieb bei bis zu 60°C Umgebungstemperatur
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Überprüfen Sie, ob die Batterie korrekt angeschlossen ist und die Spannung innerhalb des zulässigen Bereichs (12V/24V) liegt.
Keine Ladeanzeige
Prüfen Sie die Verbindung zum Solarmodul und stellen Sie sicher, dass das Modul ausreichend Sonnenlicht erhält.
Vor der Verwendung
- Stellen Sie sicher, dass die Batteriespannung 12V oder 24V beträgt.
- Prüfen Sie die Polarität der Anschlüsse (+/-) vor dem Verbinden.
- Schließen Sie zuerst die Batterie an, dann das Solarmodul und zuletzt die Last.
- Stellen Sie sicher, dass der Montageort eine ausreichende Wärmeableitung ermöglicht.
Abbildungen und Diagramme

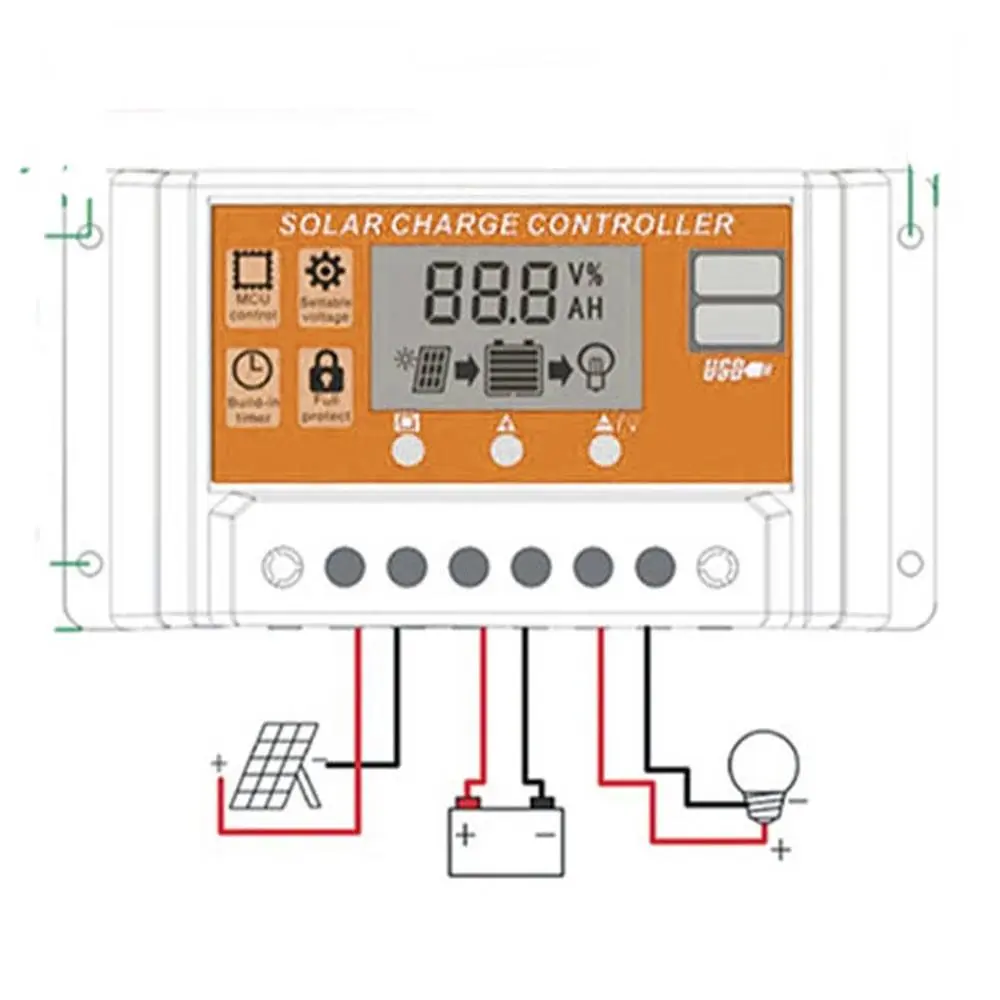

- Das Diagramm zeigt die korrekte Verkabelung: Solarmodul links, Batterie in der Mitte, Last (Lampe) rechts.
- Die roten Kabel markieren den Pluspol (+), die schwarzen Kabel den Minuspol (-).
Modellkompatibilität
- Geeignet für Blei-Säure-Batterien und Lithium-Batterien.
- Nicht für andere Spannungsbereiche als 12V/24V geeignet.
