Wartungshandbuch für HP ENVY 17m und 17 Laptop
Detailliertes Wartungs- und Servicehandbuch für HP ENVY 17m und 17 Laptops. Enthält Anleitungen zur Komponentendemontage, Ersatzteilkataloge, BIOS-Diagnose und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist ein technisches Wartungs- und Servicehandbuch für autorisierte Techniker. Es enthält Anleitungen zur Demontage, Ersatzteilnummern und Diagnoseverfahren für die HP ENVY 17m und 17 Laptop-Serie. S. 1, 25, 33
Wichtigste Schritte
- Demontage des Gehäuses S. 26, 27
- Austausch des Akkus S. 28
- BIOS-Update S. 60
Probleme und Lösungen
Hardwarefehler
Verwenden Sie HP PC Hardware Diagnostics (UEFI) durch Drücken von f2 beim Start.
S. 61Wartung und Reset
- Hard Reset bei nicht reagierendem System S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Arbeitsspeicher | Bis zu 16 GB | Zwei SODIMM-Steckplätze, DDR4-2400 | S. 10 |
| Akku | 55.8 Whr | 3-Zellen-Prismatik-Akku | S. 12 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 5, 6, 7
- Produktbeschreibung S. 9, 10, 11, 12
- Demontageanleitungen S. 25, 26, 28, 29
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist ein offizielles Wartungs- und Servicehandbuch, das ausschließlich für autorisierte HP-Serviceanbieter bestimmt ist. Es enthält detaillierte Anweisungen zur Demontage und zum Austausch von Hardwarekomponenten. Vor Beginn der Arbeiten ist es zwingend erforderlich, das Gerät auszuschalten, alle externen Geräte zu trennen und das Netzkabel zu entfernen. Aufgrund der Empfindlichkeit elektronischer Bauteile gegenüber elektrostatischer Entladung (ESD) müssen entsprechende Erdungsrichtlinien strikt eingehalten werden.
Produktbeschreibung
Das Handbuch deckt die HP ENVY 17m und 17 Laptop-Serien ab. Es bietet eine Übersicht über die technischen Spezifikationen, einschließlich Prozessoren (Intel Core i5/i7 der 7. und 8. Generation), Grafikoptionen (Intel HD oder NVIDIA GeForce), Speicheroptionen (DDR4-RAM) und Speicherlaufwerke (SATA/M.2 SSD).
Identifizierung externer Komponenten
Die Anleitung beschreibt die Position und Funktion aller externen Anschlüsse und Bedienelemente, einschließlich:
- Rechte Seite: Optisches Laufwerk, USB 3.x-Anschlüsse, Netzanschluss.
- Linke Seite: Sicherheitsschloss, RJ-45, HDMI, USB-C, Audio-Kombibuchse, Speicherkartenleser.
- Display: WLAN-Antennen, Kamera und Mikrofone.
- Tastaturbereich: TouchPad, Ein-/Ausschalttaste, Sondertasten und Funktionstasten.
Demontage und Austausch von Komponenten
Das Handbuch enthält detaillierte Schritt-für-Schritt-Anleitungen für den Austausch folgender Komponenten:
- Gehäuseunterseite (Base Enclosure)
- Akku
- Display-Baugruppe

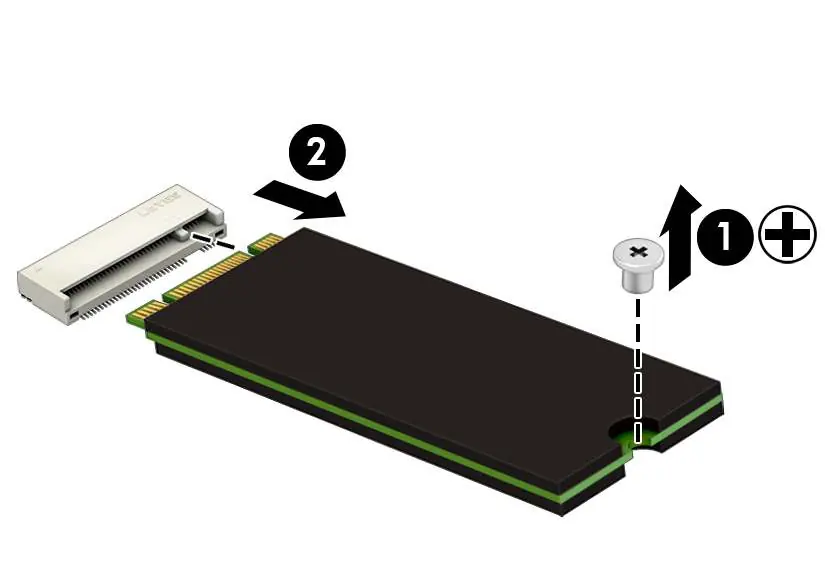

- Festplatte (HDD) und Solid-State-Laufwerk (SSD)

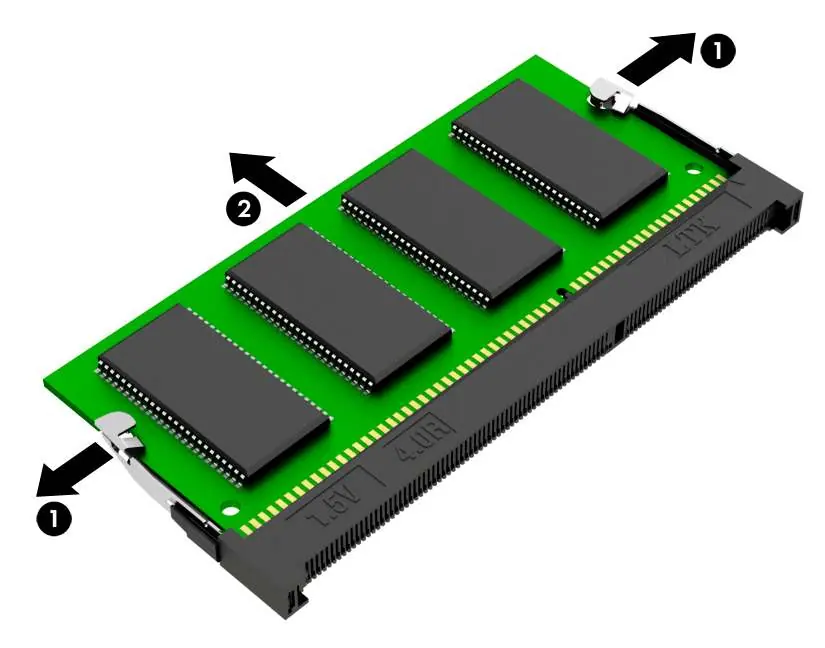

- Arbeitsspeicher (Memory)
- WLAN-Modul
- Optisches Laufwerk
- E/A-Halterungen
- Lüfter und Kühlkörper
- TouchPad
- USB-Platine
- Systemplatine (Mainboard)
- Lautsprecher
- Netzanschluss
Beachten Sie, dass für den Austausch dieser Teile spezielle Werkzeuge wie Kreuzschlitzschraubendreher (P0, P1) erforderlich sind und bis zu 62 Schrauben gelöst werden müssen.
BIOS und Diagnose
Das Handbuch erläutert den Zugriff auf das Setup Utility (BIOS) durch Drücken der esc-Taste beim Starten, gefolgt von f10. Zudem wird die Verwendung der HP PC Hardware Diagnostics (UEFI) beschrieben, die durch Drücken von f2 beim Start aufgerufen werden kann, um Hardwarefehler zu isolieren.
Datensicherung und Wiederherstellung
Es werden Methoden zur Erstellung von Wiederherstellungsmedien, zur Verwendung von Windows-Tools zur Systemwiederherstellung und zur Nutzung des HP Recovery Managers beschrieben, um das System auf den Werkszustand zurückzusetzen.
Technische Daten
Das Dokument enthält detaillierte Tabellen zu den Spezifikationen von Computergehäuse, Display, Festplatten und M.2-SSDs, einschließlich Abmessungen, Gewicht, Betriebstemperaturen und Leistungsdaten.
Praktische Hilfe
Typische Probleme
System reagiert nicht mehr
Halten Sie die Ein-/Ausschalttaste mindestens 5 Sekunden lang gedrückt, um das Gerät auszuschalten.
Überhitzung des Geräts
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät auf einer harten, flachen Oberfläche steht.
Akku lädt nicht
Überprüfen Sie die Farbe der Akku-LED. Wenn sie aus ist, wird der Akku nicht geladen. Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist.
Vor der Verwendung
- Schalten Sie den Computer vollständig aus.
- Trennen Sie alle externen Geräte vom Computer.
- Trennen Sie das Netzkabel von der Steckdose und vom Computer.
- Verwenden Sie eine antistatische Unterlage und ein Erdungsarmband, um ESD-Schäden zu vermeiden.
- Halten Sie einen Kreuzschlitzschraubendreher (P0/P1) bereit.
Technische Daten in der Praxis
- Arbeitsspeicher
- Zwei SODIMM-Steckplätze, DDR4-2400, bis zu 16 GB unterstützt.
Abbildungen und Diagramme

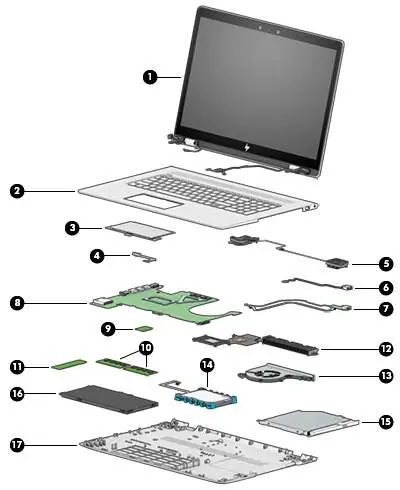

- Explosionszeichnung der Hauptkomponenten zur Identifizierung der Ersatzteile.
- Schritt-für-Schritt-Diagramme für die Demontage von Gehäuse, Akku und internen Platinen.
- Lageplan der Wärmeleitmaterialien auf der Systemplatine.
Modellkompatibilität
- Nicht alle Windows-Editionen unterstützen alle Funktionen.
- HP unterstützt auf diesem Produkt kein Windows 7 oder Windows 8.
- Der Austausch von Komponenten sollte nur durch autorisiertes Servicepersonal erfolgen, um die Garantie nicht zu gefährden.
