Bedienungsanleitung HOTO 12V Brushless Drill

Wichtige Informationen aus der Anleitung

Dieses Dokument ist das offizielle Benutzerhandbuch für den HOTO 12V Brushless Drill (Modell QWLDZ001). Das Gerät ist für das Anziehen und Lösen von Schrauben sowie für Bohrungen in Holz, Metall, Kunststoff und Ziegeln konzipiert. Es ist nicht für extrem harte Materialien wie Beton oder Stein geeignet. Bitte verwenden Sie stets den passenden Bohrer für das jeweilige Material.

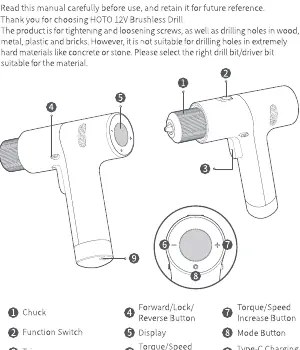

Produktübersicht

Das Gerät verfügt über folgende Bedienelemente:

• 1: Bohrfutter
• 2: Funktionsschalter (Schrauben/Bohren)
• 3: Hauptschalter (Abzug)
• 4: Vorwärts-/Sperr-/Rückwärtstaste
• 5: Display
• 6: Taste zur Drehmoment-/Geschwindigkeitsreduzierung
• 7: Taste zur Drehmoment-/Geschwindigkeitserhöhung
• 8: Modus-Taste
• 9: USB-C Ladeanschluss

Inbetriebnahme und Bedienung

Installation von Bohrern

Drehen Sie das Bohrfutter in Pfeilrichtung (1), bis es weit genug geöffnet ist. Setzen Sie den Bohrer ein und drehen Sie das Futter in Pfeilrichtung (2), um den Bohrer zu sichern. Stellen Sie sicher, dass der Bohrer fest sitzt, bevor Sie das Gerät starten.

Drehrichtung und Sperre

Verwenden Sie die Vorwärts-/Sperr-/Rückwärtstaste (4):

• Vorwärts: Taste nach links drücken (Symbol Pfeil nach oben leuchtet auf dem Display).
• Rückwärts: Taste nach rechts drücken (Symbol Pfeil nach unten leuchtet auf dem Display).
• Sperre: Taste in die Mittelposition bringen.

Funktionsmodi

Drücken Sie die Modus-Taste (8), um zwischen den Modi zu wechseln:

• Puls-Modus: Ideal für Anfänger. Das Gerät arbeitet intermittierend bei niedrigerer Geschwindigkeit, um ein Abrutschen des Bohrers oder das Überdrehen von Schrauben zu vermeiden.
• Manueller Drehmoment-/Geschwindigkeitsmodus: Hier können Sie zwischen 30 Stufen wählen.

Drehmomenteinstellungen

Im manuellen Modus können Sie das Drehmoment über die Tasten (6) und (7) anpassen:

• Schrauben: Beginnen Sie bei niedrigen Stufen (nicht über Stufe 5 für weiche Materialien). Stufe 30 bietet das höchste Drehmoment.
• Bohren: Beginnen Sie bei niedrigen Stufen. Für harte Materialien (Stahl, Keramikfliesen) kann direkt auf Stufe 30 gestellt werden.

Hinweis: Bei Verwendung der Stufen 16-30 ist das Drehmoment sehr hoch. Halten Sie das Werkzeug mit beiden Händen fest, um Verletzungen am Handgelenk zu vermeiden.

Akku und Display

Das Display zeigt den Status an. Wenn das Gerät eingeschaltet ist und die Taste (4) in der Mitte steht, schaltet sich das Display nach 10 Sekunden aus. Bei Nichtbenutzung schaltet sich das Gerät nach 60 Sekunden automatisch ab. Die Akkuanzeige besteht aus 4 Balken (jeweils 25%). Das Gerät funktioniert nicht während des Ladevorgangs.

Fehlerbehebung

Bei Fehlern zeigt das Display Codes an:

• E3: Überhitzung durch Dauerbetrieb unter schwerer Last. Gerät abkühlen lassen.
• E9: Überhitzung oder Unterspannung. Gerät abkühlen lassen und aufladen.
• E1: Akku leer. Bitte aufladen.
