Bedienungsanleitung für Honeywell KNX 10.1-Zoll-Touchscreen
Schnelle Anleitung zur Installation und Inbetriebnahme des Honeywell KNX 10.1-Zoll-Touchscreens. Erfahren Sie mehr über Montage, Verkabelung und technische Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für den Honeywell KNX 10.1-Zoll-Touchscreen. Die Installation darf ausschließlich von geschultem Fachpersonal durchgeführt werden. Beachten Sie bei der Planung und Umsetzung der Elektroinstallation alle relevanten Normen und Richtlinien.
Produktbeschreibung
Der Honeywell KNX 10.1-Zoll-Touchscreen bietet eine hochauflösende Anzeige (1280 x 800) und unterstützt verschiedene Funktionen wie Gegensprechanlage, KNX-Steuerung (Licht, Jalousien, Temperatur), Szenensteuerung und Alarmfunktionen. Das Gerät verfügt über integrierte Mikrofone, Lautsprecher sowie Sensoren für Annäherung und Helligkeit.
Technische Daten
- Stromversorgung: 21-30V DC über den KNX-Bus.
- Zusatzversorgung: 22-30V DC.
- Anschlüsse: KNX-Bus-Klemme, Zusatzversorgung, RJ45 (PoE).
- Umgebungsbedingungen: Betriebstemperatur -5°C bis +45°C, Luftfeuchtigkeit <95% (nicht kondensierend).
Installation
Das Gerät erfordert eine geeignete Unterputzdose:
- 1G BS-Wanddose mit 2 Steckern (ohne N-S-Laschen) und mindestens 47 mm Einbautiefe.
- EU-Standard DIN 49200 2G-Wanddose mit mindestens 45 mm Einbautiefe.
Montageschritte
- Entfernen Sie die Halterung und die Befestigungsschrauben.
- Befestigen Sie die Halterung mit den Schrauben an der vorinstallierten Wanddose.
- Schließen Sie die Kabel (KNX, Stromversorgung, Ethernet) an die entsprechenden Anschlüsse an.
- Drücken Sie das Gerät in die Halterung, bis die Federklemmen einrasten.
Wartung und Reinigung
Sollte das Gerät verschmutzt sein, reinigen Sie es mit einem trockenen Tuch. Bei stärkerer Verschmutzung kann ein leicht mit Seifenlauge angefeuchtetes Tuch verwendet werden. Verwenden Sie unter keinen Umständen ätzende Mittel oder Lösungsmittel.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Gerät ist verschmutzt
Mit einem trockenen Tuch oder einem leicht mit Seifenlauge angefeuchteten Tuch reinigen. Keine Lösungsmittel verwenden.
Installation nicht möglich
Stellen Sie sicher, dass die Wanddose die erforderliche Tiefe (mind. 45-47mm) aufweist und keine störenden N-S-Laschen vorhanden sind.
Vor der Verwendung
- Prüfen Sie, ob die Wanddose den Anforderungen entspricht (1G BS oder DIN 49200 2G).
- Stellen Sie sicher, dass die Stromversorgung (KNX-Bus oder Zusatzversorgung) korrekt dimensioniert ist.
- Vergewissern Sie sich, dass die Installation durch eine Elektrofachkraft erfolgt.
- Überprüfen Sie die Umgebungstemperatur am Installationsort (-5°C bis +45°C).
Technische Daten in der Praxis
- 1G BS / DIN 49200 2G
- Standards für die benötigte Unterputzdose.
Abbildungen und Diagramme

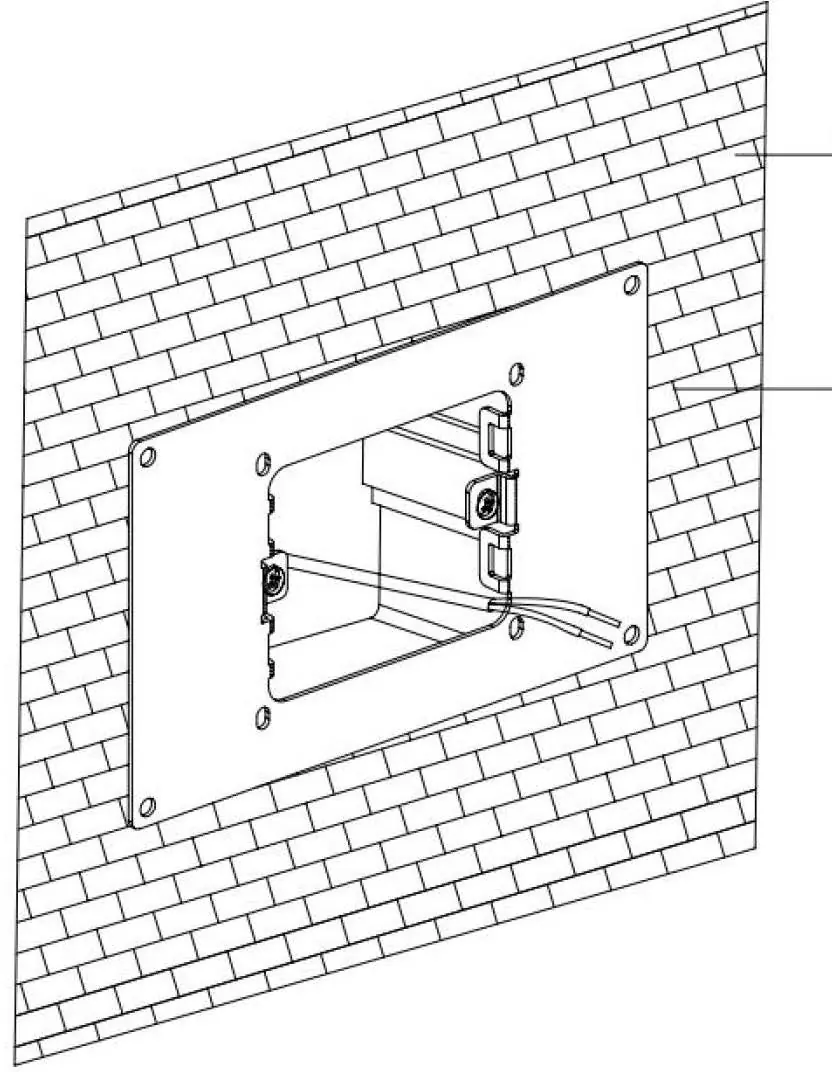

- Fig. 1 zeigt die kompatiblen Wanddosen-Typen.
- Fig. 2 und 3 zeigen die Montage der Halterung an der Wand.
- Fig. 4 zeigt den Anschluss der Kabel an die Rückseite des Geräts.
- Fig. 5 und 6 zeigen das Einsetzen des Geräts in die Halterung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in Bereichen mit direkter Flüssigkeitseinwirkung installieren.
