Honeywell Stromsensor CTS-V und CTP-V Serie
Erfahren Sie, wie Sie die Honeywell Stromsensoren der CTS-V und CTP-V Serie installieren, verkabeln und konfigurieren. Dieser Leitfaden enthält technische Daten, Anschlusspläne und Fehlerbehebungshinweise für eine sichere Anwendung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Honeywell Stromsensoren der CTS-V und CTP-V Serie sind für die Überwachung von AC-Strom in verschiedenen Anwendungen konzipiert. Diese Sensoren benötigen keine externe Stromversorgung, da sie die Energie direkt vom überwachten Leiter beziehen. Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden, das mit den geltenden Sicherheitsvorschriften für Hochspannungsinstallationen vertraut ist.
Technische Spezifikationen
- Monitortyp: AC-Strom
- Maximale AC-Spannung: 600 VAC
- Isolationsspannung: 2200 VAC
- Betriebstemperatur: -15 bis 40 °C
- Luftfeuchtigkeit: 0 bis 95 % (nicht kondensierend)
- Drahtgröße: 18 bis 24 AWG (0,823 mm² bis 0,205 mm²)
- Anzugsdrehmoment Klemmen: 0,5 bis 0,6 Nm
Installation und Montage
Der Sensor kann in jeder Position montiert werden. Verwenden Sie dazu die zwei #8 x 3/4" Tek-Schrauben und die Befestigungslöcher im Sockel oder schnappen Sie den Sensor direkt auf eine 35mm DIN-Schiene. Achten Sie auf einen Mindestabstand von 2,6 cm (1 Zoll) zwischen dem Stromsensor und anderen magnetischen Geräten wie Schützen, Relais oder Transformatoren.
Verkabelung
Es wird die Verwendung eines abgeschirmten 2-adrigen Kabels (16 bis 22 AWG, Kupfer) empfohlen. Die maximale Kabellänge zwischen Sensor und Steuerung sollte 30 Meter nicht überschreiten. Schließen Sie den Schirm nur an einem Ende (an der Steuerung) an Masse an, um Erdschleifen zu vermeiden. Die Anschlüsse sind polaritätsempfindlich.
Konfiguration und Wartung
Bei Modellen mit wählbaren Strombereichen ist der Jumper werkseitig auf den hohen Bereich eingestellt. Stellen Sie den korrekten Bereich bei Bedarf über den Jumper ein. Bei der CTP-V Serie (Split-Core) drücken Sie die seitliche Lasche, um den Sensor zu öffnen. Achten Sie darauf, dass die Kontaktflächen des Magnetkerns sauber bleiben; Schmutz oder Ablagerungen können die Messgenauigkeit beeinträchtigen.
Fehlerbehebung
Bei Problemen mit dem Sensor prüfen Sie folgende Punkte:
- Kein Messwert: Stellen Sie sicher, dass Strom durch den Leiter fließt, prüfen Sie die Polarität und ob die Anschlüsse fest sitzen.
- Erratic readings (Schwankende Werte): Prüfen Sie die Verkabelung auf korrekte Terminierung. Bei hoher HF-Interferenz kann ein abgeschirmtes Kabel erforderlich sein.
- Ungenauigkeit: Prüfen Sie die Kontaktflächen des Kerns auf Schmutz oder Ablagerungen und reinigen Sie diese bei Bedarf.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Kein Messwert
Prüfen Sie, ob Strom fließt, kontrollieren Sie die Polarität der Anschlüsse und stellen Sie sicher, dass die Klemmen fest angezogen sind.
Schwankende Messwerte
Stellen Sie sicher, dass die Kabel korrekt terminiert sind. Bei hoher HF-Interferenz ist ein abgeschirmtes Kabel erforderlich.
Ungenauigkeit
Überprüfen Sie die Kontaktflächen des Magnetkerns auf Schmutz oder Ablagerungen und reinigen Sie diese.
Vor der Verwendung
- Sicherstellen, dass die Stromversorgung vor der Installation unterbrochen ist.
- Prüfen, ob der zu überwachende Leiter isoliert ist.
- Mindestabstand von 2,6 cm zu anderen magnetischen Geräten einhalten.
- Geeignetes abgeschirmtes Kabel (16-22 AWG) bereithalten.
- Prüfen, ob der Jumper für den gewünschten Strombereich korrekt gesetzt ist.
Technische Daten in der Praxis
- Isolation Voltage (2200 VAC)
- Die maximale Spannung, der die Isolierung des Sensors standhalten kann.
- Terminal Block Torque (0.5-0.6 Nm)
- Das empfohlene Anzugsdrehmoment für die Schraubklemmen, um sicheren Kontakt ohne Beschädigung zu gewährleisten.
- Wire Size (18-24 AWG)
- Zulässiger Querschnittsbereich für die Kupferverkabelung.
Abbildungen und Diagramme
- Fig. 1 zeigt die Montage des Sensors auf einer DIN-Schiene.

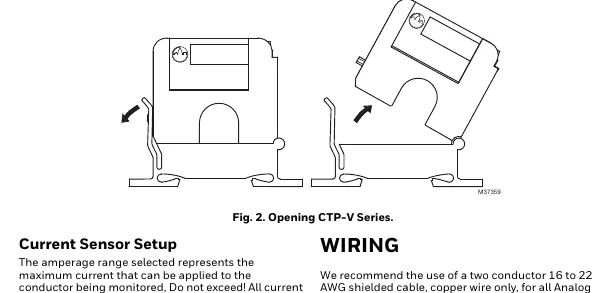

- Fig. 2 zeigt das Öffnen des CTP-V Split-Core Sensors mittels der seitlichen Lasche.
- Fig. 3 zeigt den korrekten Anschluss des Sensors an ein Datenerfassungssystem (PLC/DDC).
Modellkompatibilität
- Nur für isolierte Leiter verwenden.
- Nicht für Sicherheitsanwendungen oder in gefährlichen Umgebungen geeignet.
- Maximale Kabellänge zwischen Sensor und Steuerung: 30 Meter.
