Diese Anleitung beschreibt die Montage der Hooke Road Frontstoßstange für den Toyota Tundra (Modelljahre 2007-2013). Die Installation erfordert etwa 1-2 Stunden und sollte idealerweise von 2-3 Personen durchgeführt werden. Bitte überprüfen Sie vor Beginn der Arbeiten, ob alle in der Teileliste aufgeführten Komponenten vorhanden sind.

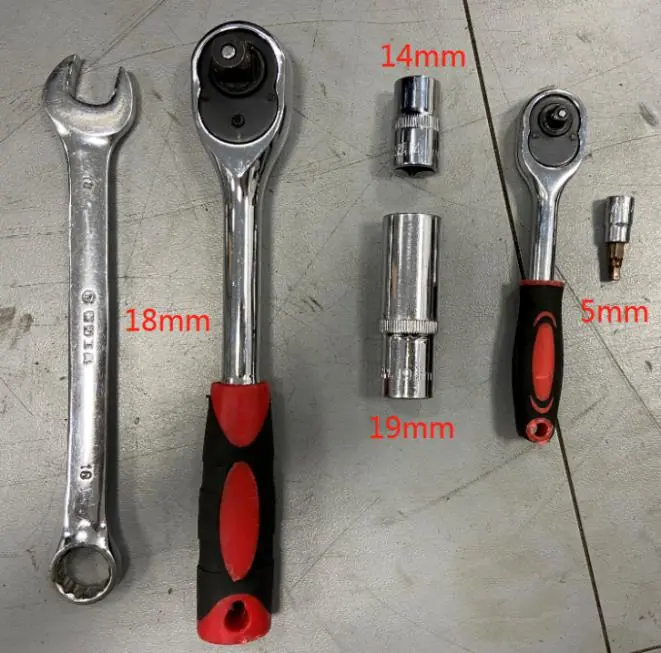

Benötigte Werkzeuge
- 14mm Steckschlüssel
- 19mm Steckschlüssel
- 18mm Schraubenschlüssel
- 5mm Innensechskantschlüssel
Installationsschritte

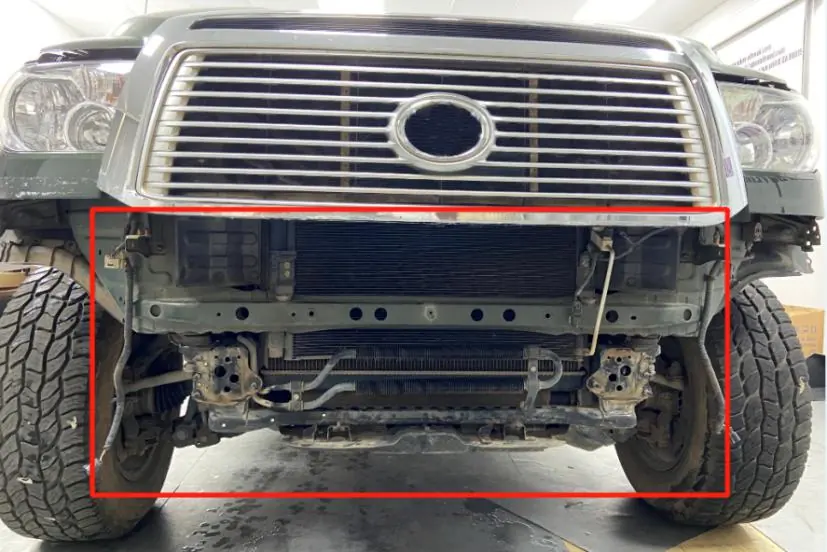

- Demontage: Entfernen Sie die originale Frontstoßstange des Fahrzeugs.

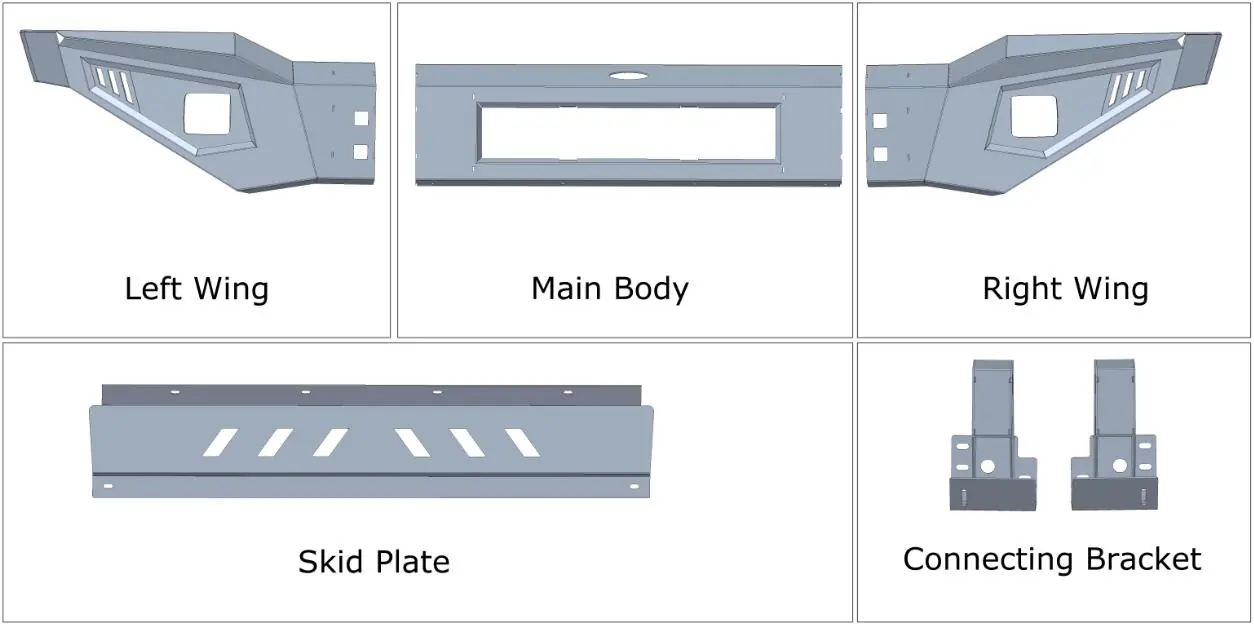

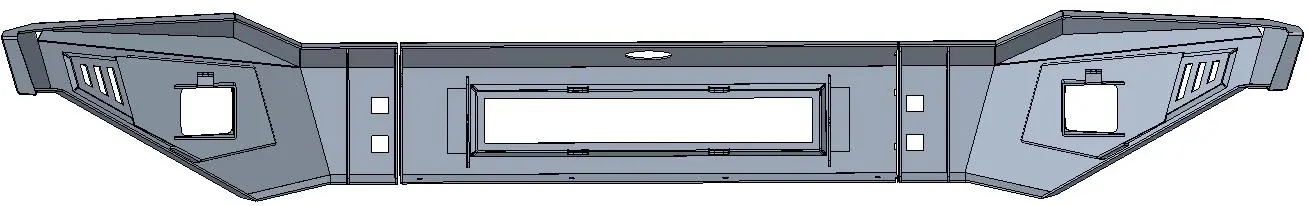

- Vormontage: Verbinden Sie die linken und rechten Flügel mit dem Hauptkörper der Stoßstange unter Verwendung der M12x30 Sechskantschrauben, D12 Federringen, M12x30x2 Unterlegscheiben und M12 Muttern.

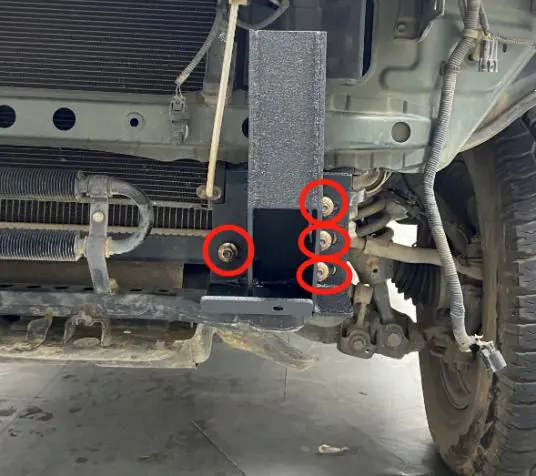

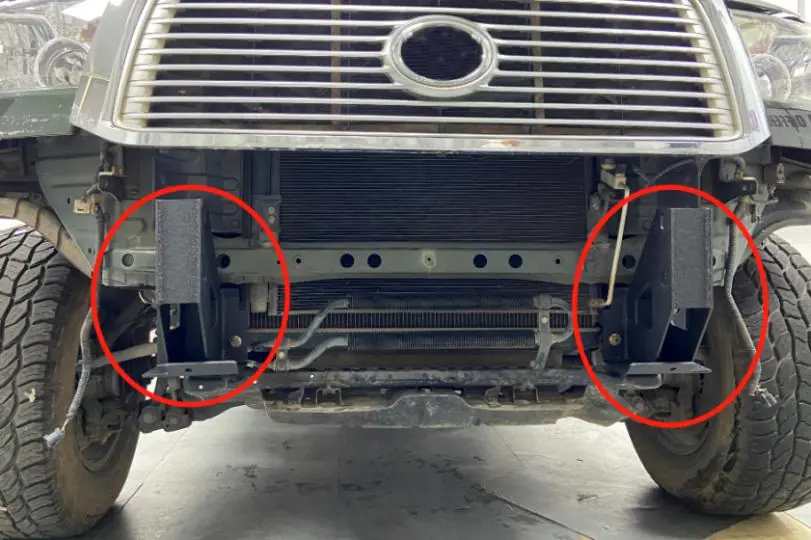

- Halterungen: Montieren Sie die Verbindungsbügel am Fahrzeugrahmen unter Verwendung der werkseitigen Schrauben.

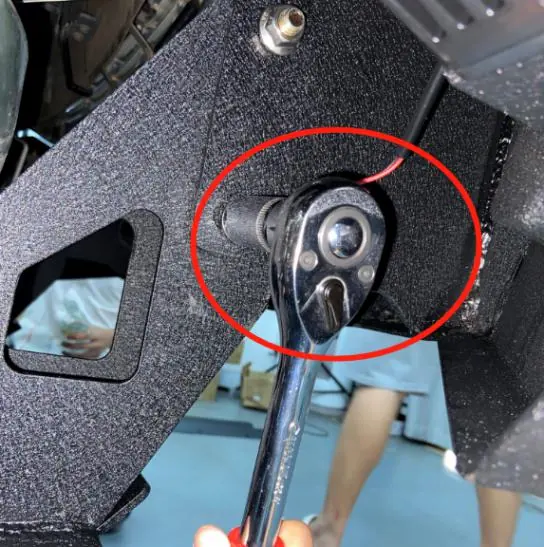

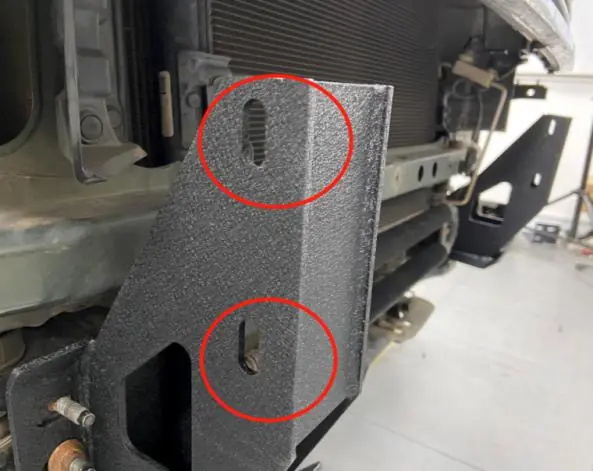

- Hauptmontage: Befestigen Sie die Stoßstange am Fahrzeugrahmen mit den M12x110 Sechskantschrauben, D12 Federringen, M12x30x2 Unterlegscheiben und M12 Muttern.

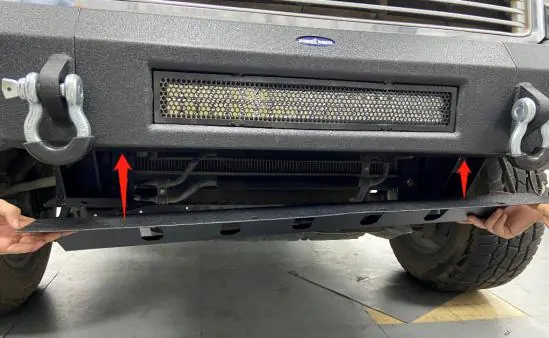

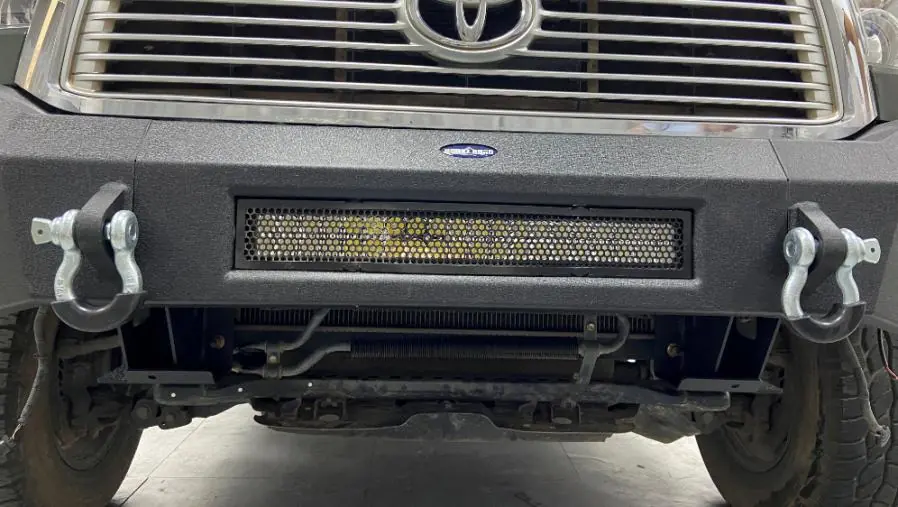

- Unterfahrschutz: Montieren Sie die Skid Plate mit den M8x20 Innensechskantschrauben, D8 Federringen, M8x16x1.2 Unterlegscheiben und M8 Flanschmuttern.

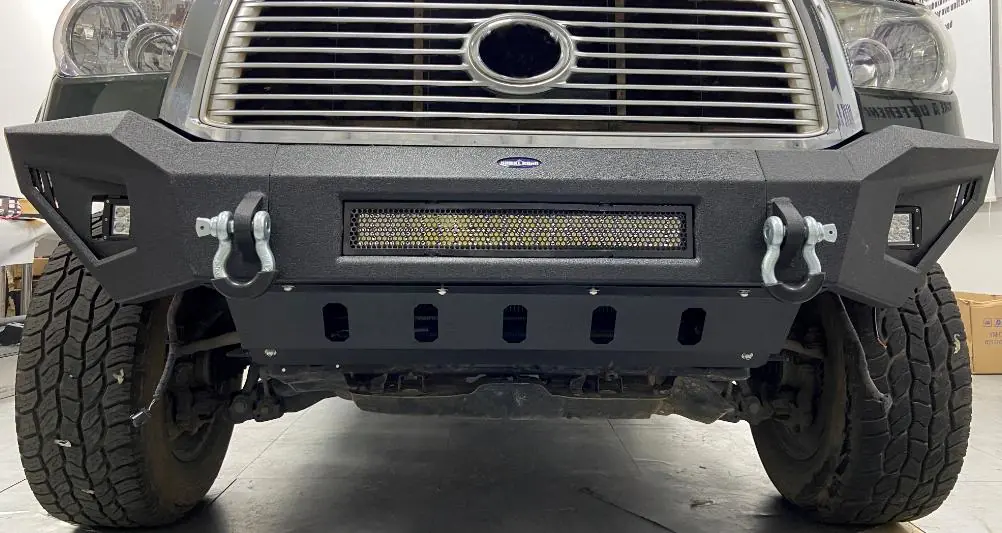

- Abschluss: Überprüfen Sie alle Verbindungen auf festen Sitz.
Hinweise
Die tatsächlichen Produktteile können geringfügig von den Abbildungen in dieser Anleitung abweichen, was jedoch die Installation im Allgemeinen nicht beeinträchtigt. Bei Fragen zum Produkt wenden Sie sich bitte an Ihren Händler.
Herstellerinformationen
Hooke Road
Praktische Hilfe
Typische Probleme
Dies ist produktionsbedingt möglich und beeinträchtigt in der Regel nicht die Installation.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste.
- Stellen Sie sicher, dass alle benötigten Werkzeuge (14mm, 18mm, 19mm, 5mm) bereitliegen.
- Planen Sie 1-2 Stunden Zeit ein.
- Sorgen Sie für Unterstützung durch eine zweite oder dritte Person.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Fotos der Montagepunkte an Rahmen und Stoßstange.
- Rote Markierungen in den Bildern zeigen die exakten Positionen der Schrauben und Muttern.
Modellkompatibilität
- Geeignet für Toyota Tundra Baujahre 2007-2013.
