Bedienungsanleitung für Eachine Lizard 105S FPV Racing Drohne
Schnellstartanleitung für die Eachine Lizard 105S FPV Racing Drohne. Erfahren Sie, wie Sie den Empfänger binden, den Flight Controller konfigurieren, die VTX-Kanäle einstellen und die Drohne für den Flug scharfschalten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnellstart- und Konfigurationshilfe für die Eachine Lizard 105S FPV Racing Drohne. Sie deckt die grundlegende Hardware-Verkabelung, das Binding-Verfahren für verschiedene Empfänger-Protokolle (Frsky, Flysky, DSM2/DSMX), die Konfiguration in Betaflight sowie das Scharfschalten (Arming) der Motoren ab.
Technische Daten

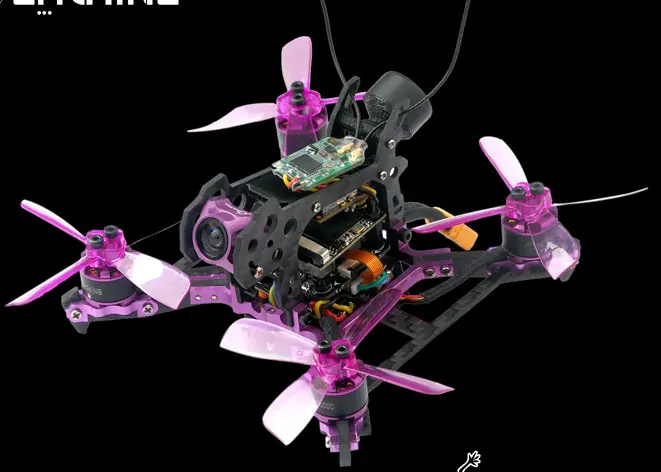

- Modell: Lizard 105S Micro FPV Racing Drohne
- Abmessungen: 130mm x 130mm x 53mm
- Gewicht: 80g (ohne Akku)
- Flight Controller: F4 mit OSD und Damping Box IMU
- Motoren: Eachine 1104 KV6000 bürstenlos
- ESC: BS-28A 4-in-1 DSHOT600
- Kamera: 130 Grad 720P
- VTX: 5.8G 25mW/200mW umschaltbar, 48 Kanäle
- Akku: 14.8V 550mAh 60C LiPo
Anschlussdiagramme
Die Drohne verfügt über spezifische Anschlüsse für den Flight Controller, ESC und VTX. Achten Sie beim Löten auf die korrekte Polarität und die Verwendung der richtigen Kabelquerschnitte (z.B. 14AWG für Stromversorgung). Der VTX unterstützt die manuelle Kanalwahl durch kurzes Antippen der Taste.
DVR-Bedienung
Die integrierte DVR-Einheit startet die Aufnahme automatisch beim Einschalten. Der Status wird über eine blaue LED angezeigt: Dauerhaft leuchtend bedeutet Standby, blinkend bedeutet Videoaufnahme. Zum Wechseln des Videoformats (NTSC/PAL) halten Sie die Start/Stopp-Taste beim Einschalten gedrückt.
Empfänger-Konfiguration und Binding

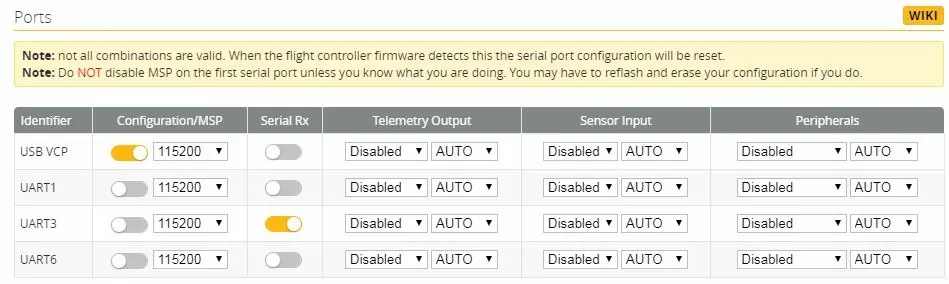

Das Binding-Verfahren unterscheidet sich je nach Empfängertyp (Frsky, Flysky, DSM2/DSMX). Generell muss der Bind-Knopf am Empfänger gedrückt gehalten werden, während der Akku angeschlossen wird. Nach erfolgreichem Binding leuchtet die LED am Empfänger dauerhaft. Stellen Sie sicher, dass die Kanalbelegung (Channel Map) in Betaflight korrekt eingestellt ist (z.B. TAER1234 für Frsky/DSMX, AETR1234 für Flysky).
Scharfschalten (Arming/Disarming)
Standardmäßig ist der Schalter AUX1 (Kanal 5) für das Scharfschalten der Motoren konfiguriert. Dies kann in der Betaflight-Konfiguration angepasst werden. Achten Sie darauf, dass der Gashebel (Throttle) unter dem "Stick Low"-Schwellenwert liegt, um das Scharfschalten zu ermöglichen. Die Motoren drehen sich im Air-Mode nach dem Scharfschalten mit niedriger Geschwindigkeit.
OSD-Konfiguration
Die OSD-Layouts können über den Betaflight Configurator angepasst werden. Hier können Sie Elemente wie Akkuspannung, Flugzeit und Flugmodus einblenden. Schriftarten können ebenfalls über den Font Manager hochgeladen werden.
Firmware-Update
Für Firmware-Updates muss der Flight Controller in den DFU-Modus versetzt werden. Dies erfolgt entweder durch Überbrücken des Boot-Pads oder durch Ausführen des Flash-Befehls in Betaflight. Verwenden Sie Zadig, um den STM32-Treiber bei Bedarf durch den WinUSB-Treiber zu ersetzen.
Herstellerinformationen
Eachine
Praktische Hilfe
Typische Probleme
Drohne lässt sich nicht scharfschalten (Arming)
Stellen Sie sicher, dass der Gashebel unter dem 'Stick Low' Schwellenwert liegt (z.B. < 1050) und der Arm-Schalter korrekt konfiguriert ist.
Empfänger bindet nicht
Überprüfen Sie den LED-Status am Empfänger. Stellen Sie sicher, dass sich der Sender im korrekten Bind-Modus befindet und die Kanalbelegung (Channel Map) übereinstimmt.
Kein Bild oder falscher Kanal
Überprüfen Sie die VTX-Kanalbelegung gemäß der Tabelle in der Anleitung und stellen Sie sicher, dass die Antenne fest sitzt.
Vor der Verwendung
- Akkuspannung prüfen (14.8V 550mAh 60C LiPo)
- Propeller auf festen Sitz prüfen
- Empfänger-Binding verifizieren
- Kanalbelegung in Betaflight prüfen (TAER1234 oder AETR1234)
- Arming-Schalter in Betaflight konfigurieren
Technische Daten in der Praxis
- 14.8V 550mAh 60C
- 4S LiPo Akku mit hoher Entladerate für Racing-Performance.
Abbildungen und Diagramme
- FC-Anschlussdiagramm zeigt die Belegung für Empfänger, VTX und Kamera.
- ESC-Anschlussdiagramm zeigt die Verkabelung der Motoren M1-M4.
- VTX-Kanal-Tabelle hilft bei der Frequenzwahl.
Modellkompatibilität
- Unterstützt Frsky, Flysky und DSM2/DSMX Empfänger (je nach Version).
- Erfordert Betaflight Configurator für die Einrichtung.
