Bedienungsanleitung für Tamiya Rover Mini Cooper Racing TG10-Mk.1 RC-Auto

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Montage- und Betriebsanleitung für das Tamiya Rover Mini Cooper Racing RC-Modell mit dem TG10-Mk.1 Chassis. Es enthält detaillierte Anweisungen für den Zusammenbau, die Inbetriebnahme des Verbrennungsmotors, Wartungshinweise sowie eine Fehlerbehebungstabelle. Bitte lesen Sie die Sicherheitshinweise vor dem Zusammenbau sorgfältig durch.

Sicherheitshinweise

• Das Modell ist kein Spielzeug und erfordert die Aufsicht durch Erwachsene.
• Verwenden Sie das Modell nur in gut belüfteten Bereichen, da Verbrennungsmotoren Abgase erzeugen.
• Berühren Sie während oder kurz nach dem Betrieb keine heißen Teile wie Motor, Auspuff oder rotierende Komponenten, um Verbrennungen zu vermeiden.
• Halten Sie Finger und Kleidung von beweglichen Teilen fern.

Vorbereitung und Werkzeuge

Für den Zusammenbau werden verschiedene Werkzeuge empfohlen, darunter Schraubendreher (groß und klein), eine Spitzzange, ein Seitenschneider, ein Bastelmesser, eine Schere und Sekundenkleber. Stellen Sie sicher, dass Sie alle benötigten Teile gemäß der Teileliste vorliegen haben.

Montage des Modells

Die Montage ist in 45 Schritte unterteilt, die in der Anleitung detailliert dargestellt sind:

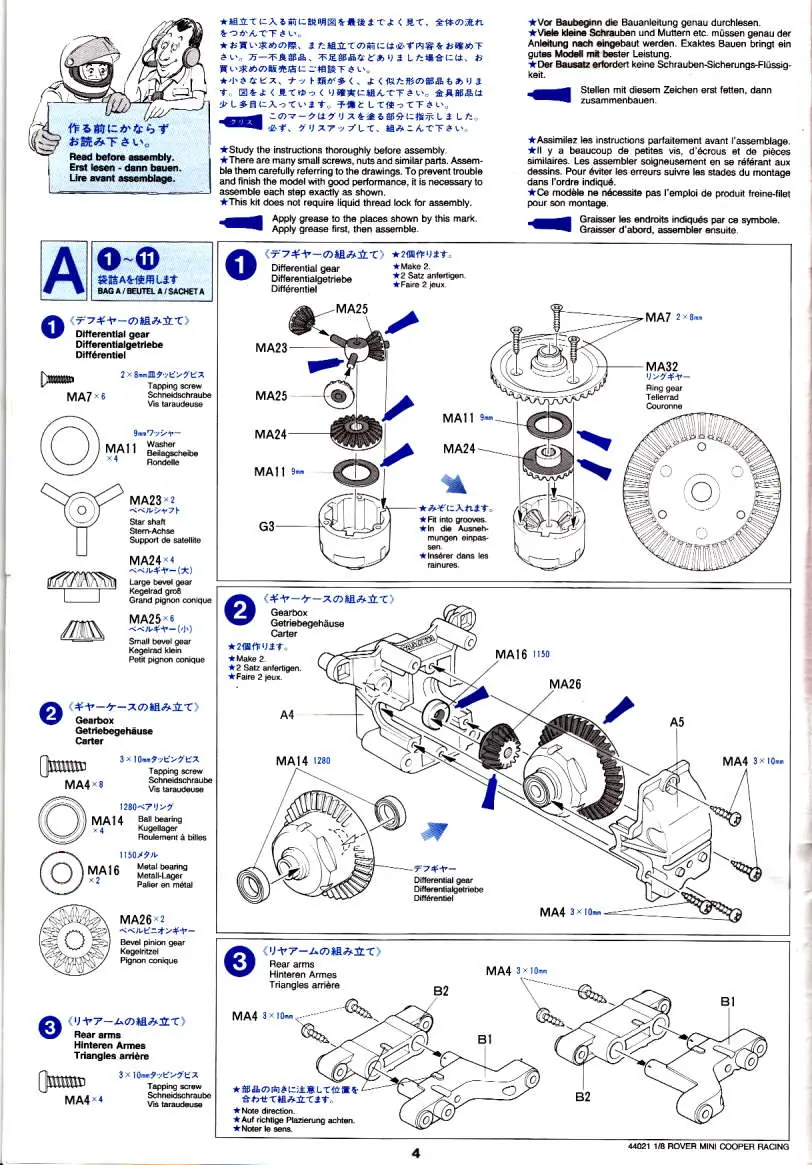

• Getriebe und Antrieb: Montage des Differentialgetriebes, des Getriebegehäuses und der Antriebswellen.

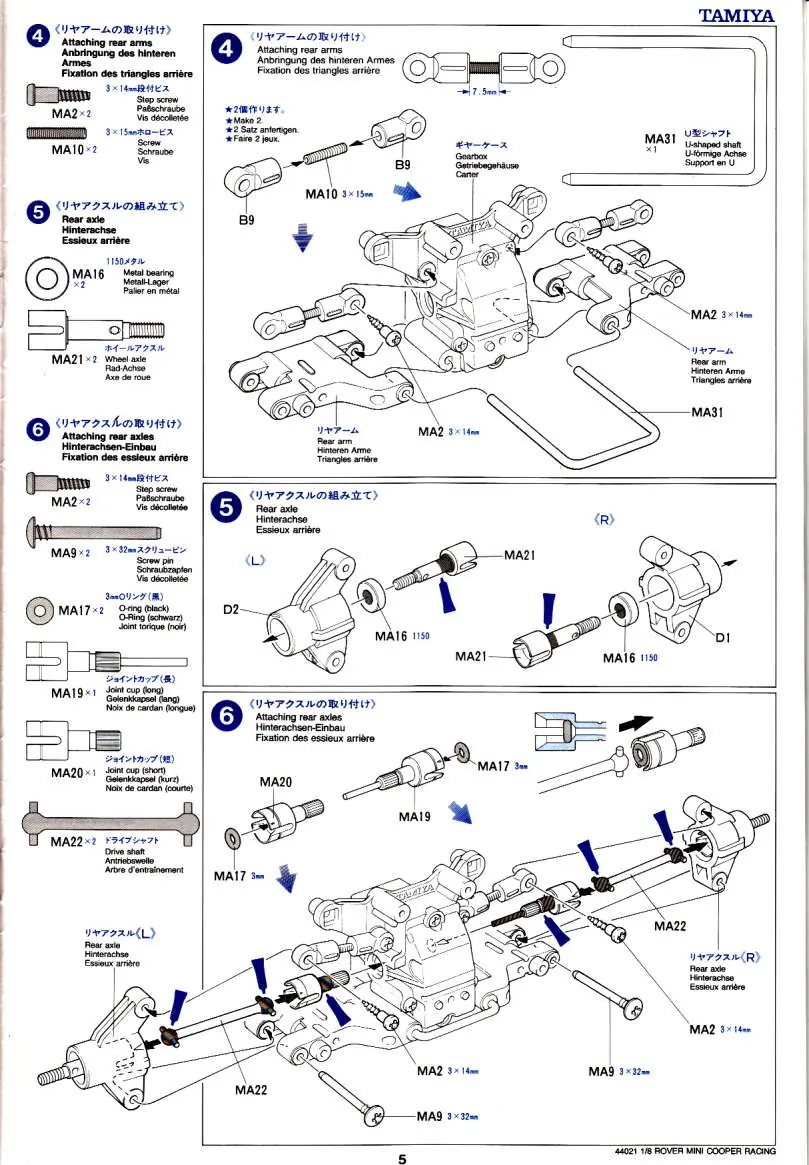

• Aufhängung: Zusammenbau der vorderen und hinteren Querlenker sowie der Achsschenkel.

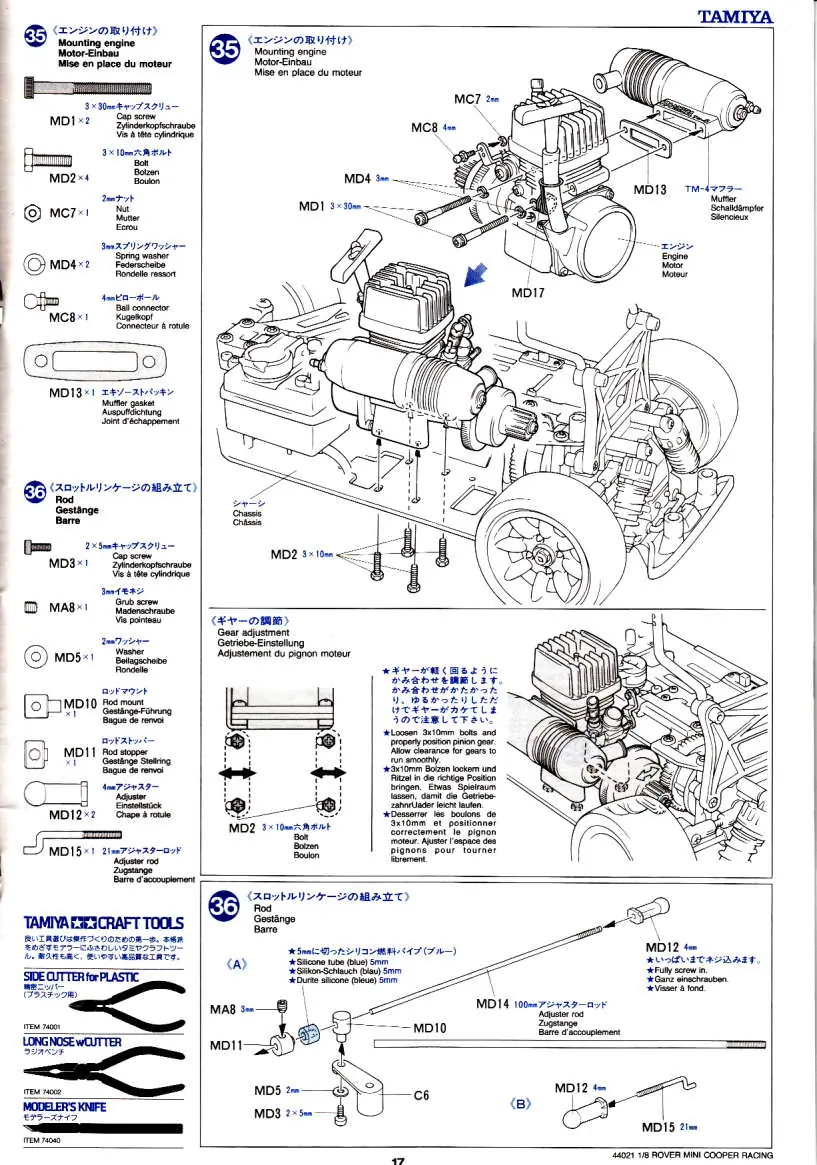

• Motor und Antriebsstrang: Einbau des Tamiya FS-12LT Motors, der Kupplung und des Auspuffs.

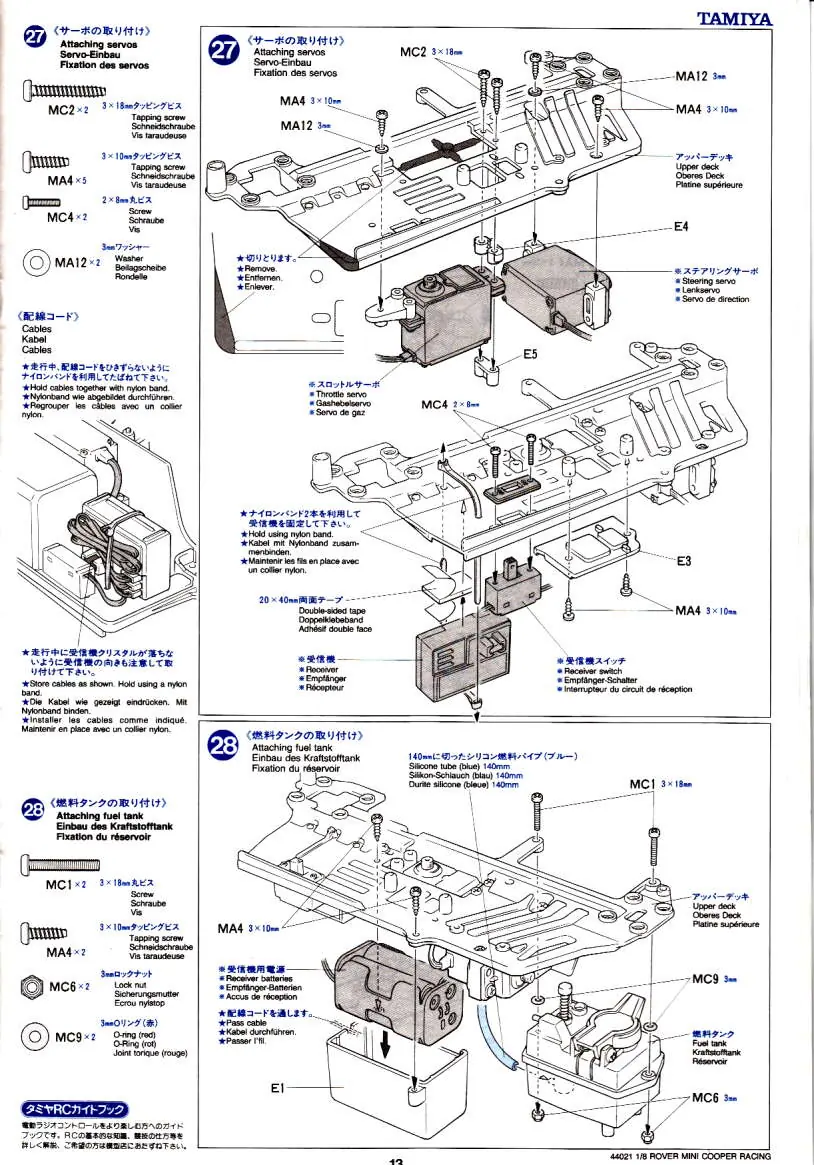

• Lenkung und Elektronik: Einbau der Servos für Lenkung und Gas/Bremse sowie Verlegung der Kabel.

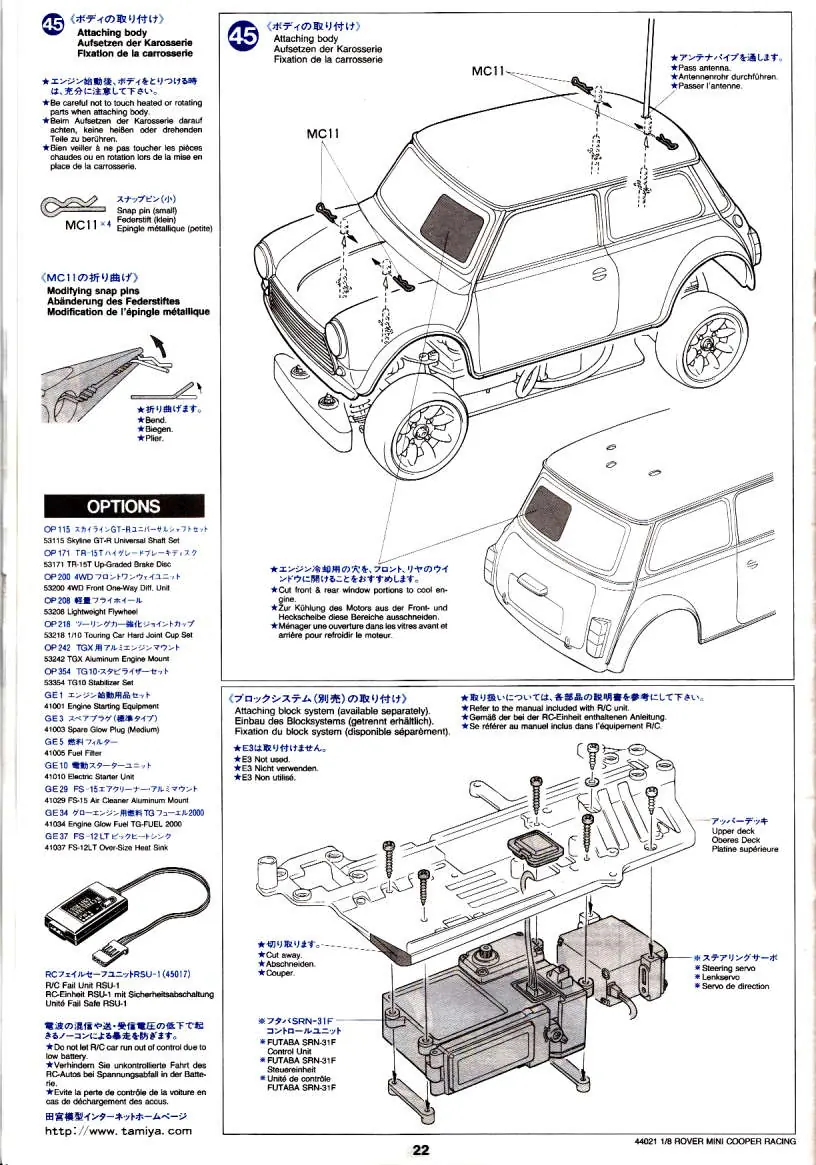

• Karosserie: Vorbereitung, Lackierung und Anbringung der Aufkleber.

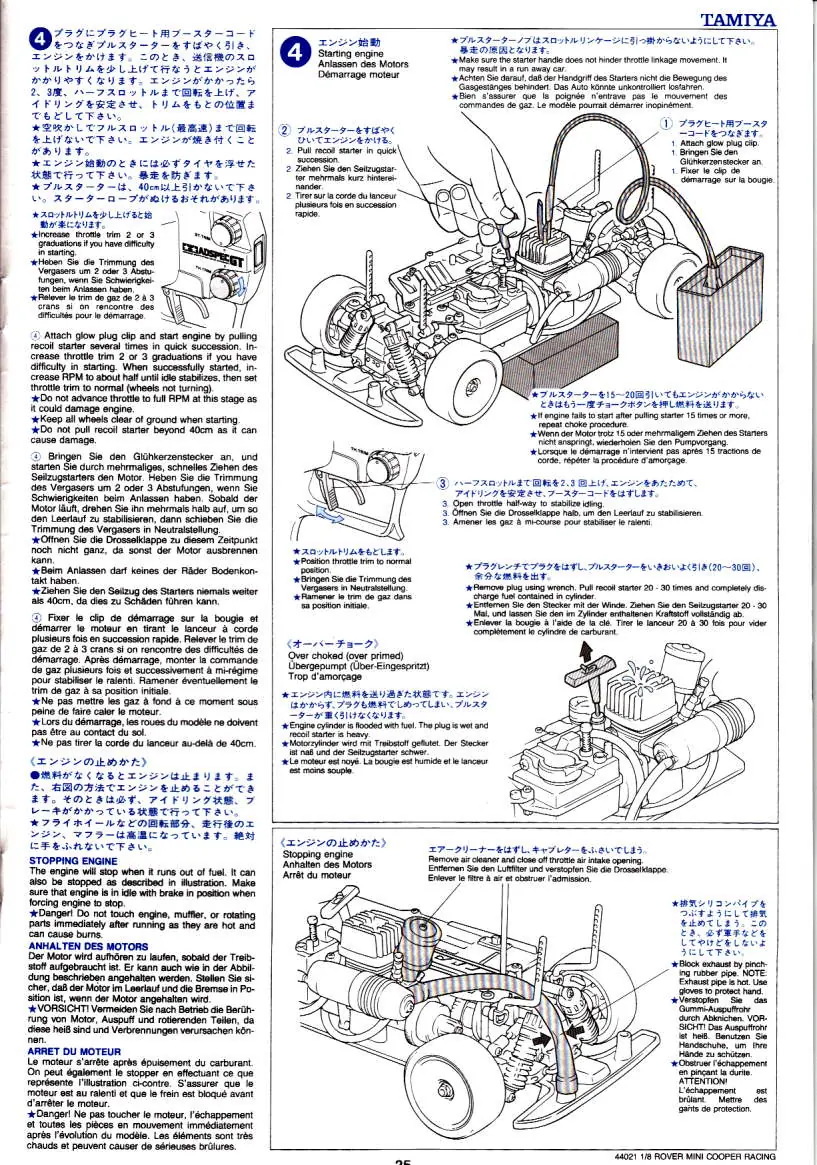

Motorstart und Betrieb

Der Motorstart erfordert spezifische Schritte:

1. Sender und Empfänger einschalten und Servos auf Neutralstellung prüfen.
2. Kraftstoff in den Tank füllen.
3. Choke-Knopf drücken, bis Kraftstoff den Vergaser erreicht.
4. Glühkerzenstecker anschließen und den Motor mit dem Seilzugstarter starten.
5. Nach dem Starten den Motor im Leerlauf stabilisieren lassen.

Wartung und Tuning

Das Modell bietet Einstellmöglichkeiten für die optimale Leistung:

• Spur und Sturz: Anpassung der Radgeometrie für besseres Kurvenverhalten.
• Bremseneinstellung: Justierung des Bremsgestänges, um sicherzustellen, dass die Bremse im Leerlauf nicht schleift.
• Dämpfer: Wartung der Öldruckstoßdämpfer und Anpassung der Dämpferölviskosität.

Fehlerbehebung

Bei Problemen mit dem Modell konsultieren Sie die Fehlerbehebungstabelle:

• Motor startet nicht: Prüfen Sie den Kraftstoffstand, die Glühkerze und den Glühkerzenstecker.
• Motor geht aus: Überprüfen Sie die Motortemperatur und die Vergasereinstellung.
• Schlechte Kontrolle: Prüfen Sie die Batterien im Sender/Empfänger und die Antennenposition.
