Bedienungsanleitung für E-flite Super Timber 1.7m RC-Flugzeug

Wichtige Informationen aus der Anleitung

Das E-flite Super Timber 1.7m ist ein leistungsstarkes RC-Flugzeug, das für fortgeschrittene Piloten konzipiert ist. Diese Anleitung deckt die Montage, die Konfiguration der Fernsteuerung, die Akku-Installation sowie die Einrichtung der AS3X- und SAFE-Technologie ab. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Modell in Betrieb nehmen.

Montage des Modells

• Fahrwerk: Die Fahrwerksstreben werden mit M2x12mm Schrauben und Muttern an der Unterseite des Rumpfes befestigt. Die Federn müssen korrekt in die Achsen eingehängt werden.
• Höhenleitwerk: Das Leitwerk wird mit einem 450x5mm Rohr verbunden und in den Rumpf geschoben, bis es einrastet.
• Tragflächen: Die Tragflächen werden mit einem 560x15mm Verbinder montiert und mittels Verriegelungsmechanismus am Rumpf gesichert.
• Propeller: Der Propeller wird mit drei M3x8mm Schrauben am Motoradapter befestigt. Achten Sie auf festen Sitz, aber vermeiden Sie ein Überdrehen der Schrauben.

Sender-Einstellungen

Für eine optimale Flugleistung müssen die Sender-Einstellungen (Dual Rate, Expo, Flaps) gemäß den Tabellen in der Anleitung vorgenommen werden. Dies gilt für Spektrum DX-, NX- und iX-Sender. Stellen Sie sicher, dass die Ruderwege nicht unter 50% reduziert werden, um die AS3X-Funktion nicht zu beeinträchtigen.

Akku und ESC

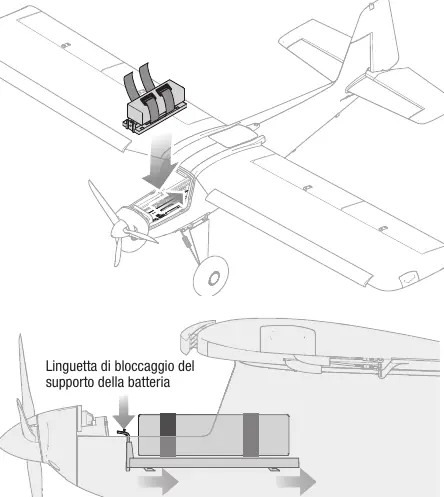

Verwenden Sie einen 3200-5000mAh 6S 22.2V Smart LiPo Akku mit IC5-Anschluss. Die Akku-Position im Rumpf ist variabel, um den Schwerpunkt (CG) korrekt einzustellen. Der ESC (Regler) ist telemetriefähig und sendet Daten wie RPM, Spannung und Strom an kompatible Spektrum-Sender.

AS3X und SAFE Select

Das Modell verfügt über AS3X-Stabilisierung und SAFE Select. Die SAFE-Funktion kann während des Bindevorgangs aktiviert oder deaktiviert werden. Die AS3X-Funktion ist standardmäßig aktiv, sobald der Gasknüppel über 25% bewegt wurde.

Wartung und Fehlerbehebung

Überprüfen Sie regelmäßig alle Schraubverbindungen, Ruderanlenkungen und den Zustand der Reifen. Bei Vibrationen sollten Propeller und Spinner auf Unwucht geprüft werden. Sollte das Modell nicht korrekt binden oder fliegen, konsultieren Sie die Fehlerbehebungstabelle in der Anleitung.
