Installationsanleitung für Hinkley 1553BZ Taper LED-Stufenleuchte
Erfahren Sie, wie Sie die Hinkley 1553BZ Taper LED-Stufenleuchte korrekt montieren und anschließen. Diese Anleitung enthält wichtige Schritte zur Verkabelung, Montagevorbereitung und den technischen Anforderungen für den Außenbereich.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hinkley 1553BZ ist eine Niederspannungs-Stufenleuchte (9-15V AC). Die Installation erfordert das Bohren von Pilotlöchern (3/32 Zoll), die Befestigung mit #6 Schrauben und den Anschluss der Drähte unter Verwendung der mitgelieferten Drahtmuttern und Silikonkleber. S. 1
Wichtigste Schritte
- Montage der Leuchte S. 1
- Verkabelung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 9-15V AC | Erforderliche Betriebsspannung | S. 1 |
Wo es im PDF steht
- Installationsanweisungen und Schaltplan S. 1
- Maßzeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Hinkley 1553BZ Taper LED-Stufenleuchte ist für den Einsatz in feuchten Umgebungen konzipiert. Die Eingangsspannung für die Leuchte muss zwischen 9 und 15 Volt Wechselstrom (AC) liegen. Für die Installation ist es zwingend erforderlich, die mitgelieferten Drahtmuttern und das Silikonklebemittel zu verwenden, um eine sichere Verbindung der Kabel zu gewährleisten.
Montage der Leuchte
- Verwenden Sie die mitgelieferte Montageschablone, um die Position der Leuchte festzulegen.
- Bohren Sie mit einem 3/32-Zoll-Bohrer Pilotlöcher an den markierten Stellen der Schablone.
- Falls die Verkabelung durch die Montagefläche geführt werden soll, bohren Sie das entsprechende Loch gemäß der Schablone.
- Verwenden Sie #6 Kreuzschlitz-Holzschrauben zur Befestigung. Drehen Sie die Schrauben so weit ein, dass der Schraubenkopf etwa 3/16 Zoll (ca. 4,8 mm) von der Montagefläche entfernt bleibt.
Verkabelung und Anschluss
Schließen Sie einen der Drähte der Leuchte an den stromführenden Versorgungsdraht und den anderen an den neutralen Versorgungsdraht an. Die Versorgungsdrähte müssen möglicherweise gespleißt werden, um sie anzuschließen.
Wichtiger Hinweis zur Abdichtung: Tragen Sie das mitgelieferte Silikonklebemittel in das Innere der Drahtmutter auf, bevor Sie diese auf die Drähte drehen.
Anforderungen an das Niederspannungskabel
Das Haupt-Niederspannungskabel vom Transformator muss folgende Bedingungen erfüllen:
- Es muss durch die Verlegung in unmittelbarer Nähe zur Leuchte oder zu einer Gebäudestruktur (z. B. Haus oder Terrasse) geschützt sein.
- Das Kabel darf nicht vergraben werden, außer für ein maximales Stück von 6 Zoll (15,2 cm), um den Anschluss an das Hauptkabel zu ermöglichen.
- Die Länge muss so zugeschnitten sein, dass der Anschluss an einen Verbinder innerhalb von 6 Zoll (15,2 cm) von einer Gebäudestruktur, Leuchte oder Armatur erfolgt.
Technische Daten und Maße
Die Leuchte hat eine Breite von 4,50 Zoll und eine Höhe von 3,00 Zoll. Der empfohlene Lochdurchmesser für den Kabelauslass beträgt 3/4 Zoll oder alternativ zwei 1/4-Zoll-Löcher. Der Abstand zwischen den Befestigungspunkten beträgt 3,625 Zoll.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Unsichere Kabelverbindung
Verwenden Sie unbedingt das mitgelieferte Silikonklebemittel im Inneren der Drahtmuttern, um Feuchtigkeitseintritt zu verhindern.
Kabelverlegung im Boden
Das Kabel darf nicht vergraben werden, außer für ein kurzes Stück von maximal 15,2 cm (6 Zoll) für den Anschluss.
Vor der Verwendung
- Transformator mit 9-15V AC Ausgang
- 3/32-Zoll-Bohrer für Pilotlöcher
- #6 Kreuzschlitz-Holzschrauben
- Mitgelieferte Drahtmuttern und Silikonkleber
- Montageschablone (im Lieferumfang enthalten)
Technische Daten in der Praxis
- Eingangsspannung
- 9-15 Volt AC. Stellen Sie sicher, dass Ihr Transformator diesen Bereich unterstützt.
- Schraubenabstand
- 3,625 Zoll (ca. 9,2 cm) zwischen den Befestigungspunkten.
Abbildungen und Diagramme

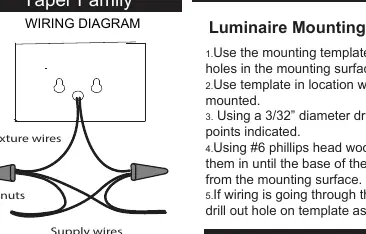

- Das Schaltbild zeigt den Anschluss der Leuchtendrähte an die Versorgungsdrähte mittels Drahtmuttern.
- Die Maßzeichnung auf Seite 2 zeigt die Position des Kabelauslasses und die Abstände der Befestigungslöcher.
Modellkompatibilität
- Geeignet für den Einsatz in feuchten Umgebungen (Wet Location Use).
