Installationsanleitung für Hinkley 1536LMA/1535LMA LED-Strahler
Erfahren Sie, wie Sie den Hinkley LED-Strahler 1536LMA/1535LMA installieren, die LumaCore-Einheit montieren und die Wattleistung für die optimale Beleuchtung einstellen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hinkley LED-Strahler ist für 12V-Landschaftssysteme konzipiert. Die Installation erfordert die Montage des Erdspießes, die Verkabelung mit Silikonschutz und die Konfiguration der Wattleistung über den internen Drehschalter. S. 1, 2
Wichtigste Schritte
- Installation des Erdspießes S. 1
- Einstellung der Wattleistung S. 2
Erste Inbetriebnahme
- LumaCore-Einheit in das Gehäuse einsetzen und die gewünschte Wattleistung am Drehschalter einstellen. S. 2
Probleme und Lösungen
Flackerndes Licht
Spannung am Gerät prüfen; sicherstellen, dass mindestens 8 VCA anliegen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistungseinstellungen | 3W, 5W, 8W, 12W | Wählbare Wattstufen über Drehschalter | S. 2 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Montage und Einstellungen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration der Hinkley LED-Strahler (Modelle 1536LMA, 1535LMA, 27G4SE, 30G4SE). Das System ist ausschließlich für den Betrieb mit Hinkley-zugelassenen 12-Volt-Landschaftssystemen ausgelegt. Die Verwendung mit anderen Systemen kann zu vorzeitigem Ausfall oder Fehlfunktionen führen.
Montage und Installation
Stellen Sie vor Beginn der Arbeiten sicher, dass der Transformator von der Stromversorgung getrennt ist, um Stromschläge zu vermeiden.
- Führen Sie das Kabel von der Leuchte durch das Montageloch im oberen Teil des Erdspießes.
- Schrauben Sie die Leuchte in den Erdspieß, bis sie fest am unteren Teil des Schafts sitzt.
- Platzieren Sie den Erdspieß an der gewünschten Stelle und drücken Sie ihn in den Boden, bis der Flansch bündig mit dem Boden abschließt.
- Isolieren Sie die beiden Adern der Leuchte ab und verbinden Sie diese mit dem Hauptstromkabel unter Verwendung der mitgelieferten Drahtmuttern und Silikonschläuche.
LumaCore-Einheit und Montage
Für Installationen mit Ausrichtung nach unten muss der Abstandsring (Spacer Ring) oben auf dem LumaCore angebracht werden, sofern keine zusätzlichen Filter verwendet werden. Der Ring sorgt dafür, dass der LumaCore fest in der Fassung sitzt. Um das Einsetzen des LumaCore zu erleichtern, legen Sie ihn in die Handfläche und richten Sie Daumen und Finger an den Schlitzen der Basis aus.
Watt-Einstellungen und Betrieb

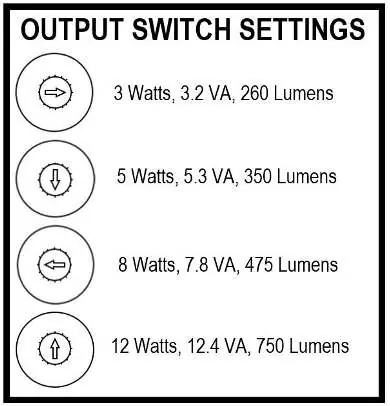

Die Leuchte verfügt über einen Drehschalter zur Einstellung der Wattleistung. Dieser kann mit den Fingern oder einem kleinen Schlitzschraubendreher eingestellt werden. Drehen Sie den Schalter, bis er einrastet. Die Einstellungen entsprechen in etwa den Stunden auf einem Zifferblatt:
- 3 Watt (3,2 VA, 260 Lumen)
- 5 Watt (5,3 VA, 350 Lumen)
- 8 Watt (7,8 VA, 475 Lumen)
- 12 Watt (12,4 VA, 750 Lumen)
Fehlerbehebung
Sollte die Leuchte flackern, überprüfen Sie bitte die Spannung direkt an der Leuchte. Erhöhen Sie die Spannung am Transformator oder verwenden Sie ein Kabel mit niedrigerem AWG-Wert, um sicherzustellen, dass die Mindestspannung von 8 VCA erreicht wird.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Licht flackert
Überprüfen Sie die Spannung an der Leuchte. Erhöhen Sie die Spannung am Transformator oder verwenden Sie ein Kabel mit niedrigerem AWG-Wert, um mindestens 8 VCA zu erreichen.
Vor der Verwendung
- Trennen Sie den Transformator von der Stromversorgung vor der Installation.
- Stellen Sie sicher, dass das System ein 12-Volt-Landschaftssystem ist.
- Verwenden Sie die mitgelieferten Drahtmuttern und Silikonschläuche für die Verkabelung.
- Stellen Sie sicher, dass der Erdspieß bündig mit dem Boden abschließt.
Abbildungen und Diagramme
- Zeichnung 1: Montage der LumaCore-Einheit.
- Zeichnung 2: Einstellung der Wattleistung über den Drehschalter.
- Zeichnung 3: Zusammenbau der Leuchte.
Modellkompatibilität
- Nur für Hinkley-zugelassene 12-Volt-Landschaftssysteme geeignet.
