Installationsanleitung für Hinkley 1536LL LED-Strahler

Wichtige Informationen aus der Anleitung

Der Hinkley 1536LL ist ein LED-Strahler für den Außenbereich, der ausschließlich für den Betrieb mit zugelassenen 12-Volt-Landschaftssystemen konzipiert ist. Der Anschluss an andere Systeme kann zu vorzeitigem Ausfall oder Fehlfunktionen führen. Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten auf.

Montage des Strahlers

1. Trennen Sie vor der Installation oder Wartung die Stromversorgung vom Transformator, um Stromschläge zu vermeiden.
2. Führen Sie das Kabel des Strahlers durch das Montageloch an der Oberseite des Erdspießes.
3. Schrauben Sie den Strahler in das Montageloch des Erdspießes, bis er fest am unteren Ende des Schafts sitzt.
4. Platzieren Sie den Erdspieß an der gewünschten Stelle und drücken Sie ihn in den Boden, bis der Flansch bündig mit dem Boden abschließt.
5. Isolieren Sie die beiden Adern des Strahlers ab und verbinden Sie diese mit dem Hauptstromkabel unter Verwendung der mitgelieferten silikongefüllten Kabelverbinder.

Verkabelung

Das Hauptniederspannungskabel muss wie folgt verlegt werden:

• Schutz durch Verlegung in unmittelbarer Nähe des Strahlers oder neben einer Gebäudestruktur (z. B. Haus oder Terrasse).
• Das sekundäre Hauptkabel ist für eine flache Verlegung (weniger als 15,2 cm Tiefe) vorgesehen.
• Das Kabel sollte so gekürzt werden, dass es innerhalb von 15,2 cm von einer Gebäudestruktur oder einem Strahler an einen Verbinder angeschlossen werden kann.

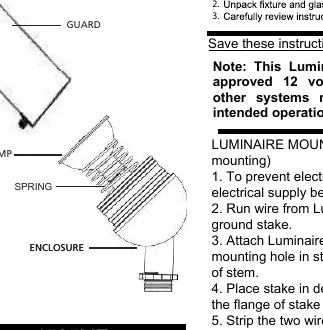

Einsetzen des Leuchtmittels

1. Platzieren Sie die Feder auf der Rückseite des Leuchtmittels.
2. Drücken Sie die Feder zusammen und sichern Sie die schwimmende Fassung an den Stiften des Leuchtmittels.
3. Setzen Sie das Leuchtmittel mit der Feder in die Basis ein.
4. Setzen Sie die Abdeckung (Cowl) auf und sichern Sie diese mit der Flügelschraube.
