Installationsanleitung für Hilti HIT-RE 100-HC Injektionssystem

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technische Bewertung und Installationsanleitung für das Hilti HIT-RE 100-HC Injektionssystem. Es ist für die Verwendung bei nachträglichen Bewehrungsanschlüssen in Normalbeton konzipiert. Die Einhaltung der beschriebenen Verfahren ist für die strukturelle Integrität und die angenommene Nutzungsdauer von 120 Jahren zwingend erforderlich.

Produktbeschreibung

Das System besteht aus dem Injektionsmörtel Hilti HIT-RE 100-HC (Epoxidharzsystem mit Zuschlag) und den entsprechenden Stahlelementen (Bewehrungsstäbe mit Durchmesser 8 bis 40 mm). Der Mörtel wird in ein gebohrtes Loch injiziert, um eine Verbundverankerung zwischen dem Beton und dem Bewehrungsstab herzustellen.

Bohrlochherstellung

Die Bohrlochherstellung muss gemäß den Spezifikationen erfolgen, um eine korrekte Verankerung zu gewährleisten. Zulässige Verfahren sind:

• Hammerbohren (HD)
• Druckluftbohren (CA)
• Diamantbohren (trocken oder nass)

Vor dem Bohren muss carbonisierter Beton entfernt und die Kontaktfläche gereinigt werden. Bei Fehlbohrungen müssen diese mit Mörtel verfüllt werden.

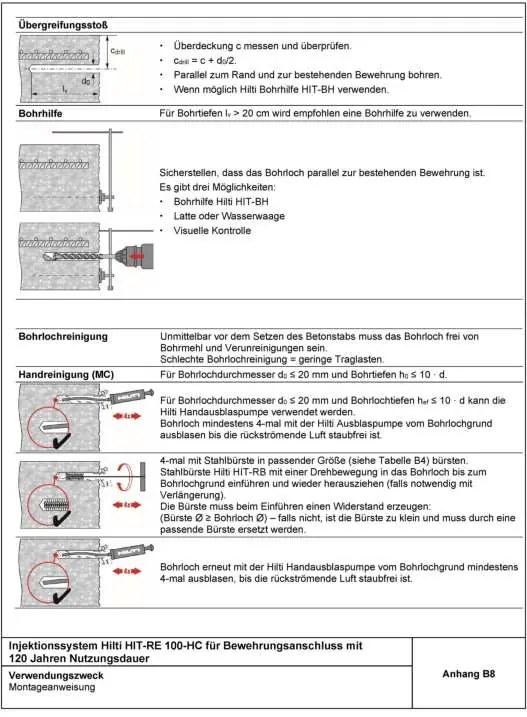

Reinigung des Bohrlochs

Eine saubere Bohrung ist entscheidend für die Tragfähigkeit. Unzureichende Reinigung führt zu schlechten Lastwerten. Je nach Bohrverfahren und Durchmesser sind unterschiedliche Reinigungsschritte erforderlich:

• Handreinigung (MC): Für Durchmesser bis 20 mm und Tiefe bis 10-fachem Durchmesser. Verwendung der Hilti Handausblaspumpe und Stahlbürste.
• Druckluftreinigung (CAC): Für alle Durchmesser. Verwendung von ölfreier Druckluft (min. 6 bar) und passender Luftdüse.
• Automatische Reinigung (AC): Während des Bohrens mit Hilti TE-CD oder TE-YD Systemen und angeschlossenem Staubsauger.

Injektion und Montage

Vor der Injektion muss der Bewehrungsstab trocken und frei von Öl oder anderen Verunreinigungen sein. Die Setztiefe sollte am Stab markiert werden.

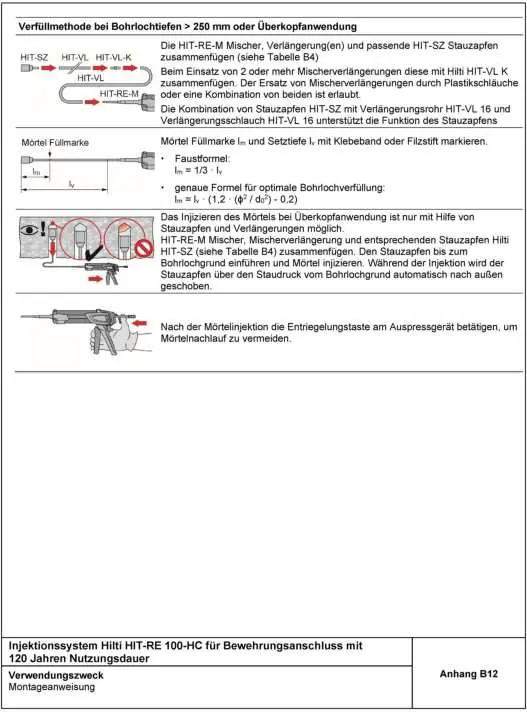

1. Vorbereitung: Hilti Statikmischer HIT-RE-M fest auf die Kartusche schrauben.
2. Injektion: Den Mörtel vom Bohrlochgrund aus injizieren, dabei den Mischer langsam zurückziehen, um Lufteinschlüsse zu vermeiden. Das Bohrloch zu ca. 2/3 füllen.

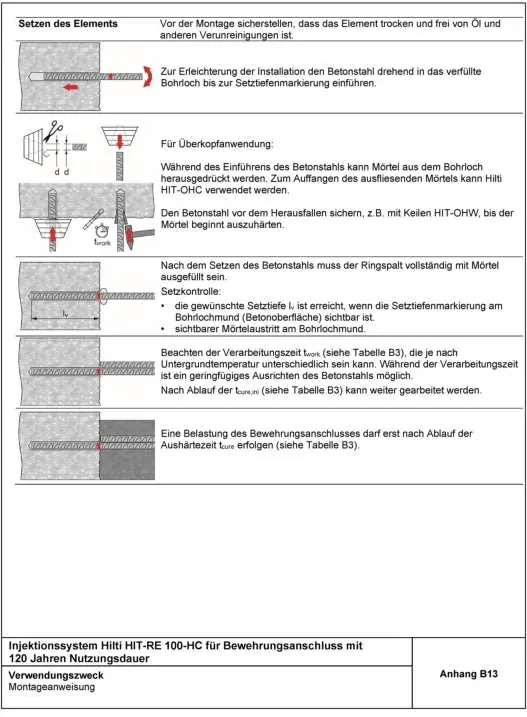

3. Setzen: Den Bewehrungsstab unter leichtem Drehen bis zur Markierung in das Bohrloch einführen.
4. Aushärtung: Die Aushärtezeiten (siehe Tabelle B3) müssen strikt eingehalten werden, bevor das Element belastet wird.

Sicherheitshinweise

Vor der Arbeit ist das Sicherheitsdatenblatt (MSDS) zu lesen. Beim Umgang mit dem Injektionssystem sind geeignete Schutzbrillen und Schutzhandschuhe zu tragen.
