Bedienungsanleitung für Hilti TE 1000-AVR Abbruchhammer

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Anwendungshinweise für den Hilti TE 1000-AVR Abbruchhammer. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme vollständig durch. Das Gerät ist für den professionellen Einsatz konzipiert und darf nur von geschultem Personal bedient werden. Beachten Sie stets die Sicherheitshinweise, um Verletzungen und Schäden am Gerät zu vermeiden.

Produktübersicht

Der Abbruchhammer verfügt über eine Werkzeugaufnahme (Chuck), einen Seitengriff, einen Ein-/Ausschalter, einen Leistungsregler sowie eine Service- und Leistungsanzeige. Das Netzkabel ist abnehmbar.

Bestimmungsgemäße Verwendung

Das Gerät ist ein elektrisch betriebener Abbruchhammer für schwere Meißelarbeiten. Es ist für das Abbrechen oder Demolieren von Beton, Mauerwerk, Stein und Asphalt ausgelegt. Das Gerät darf nicht in feuchten Umgebungen oder für gesundheitsgefährdende Materialien verwendet werden.

Inbetriebnahme

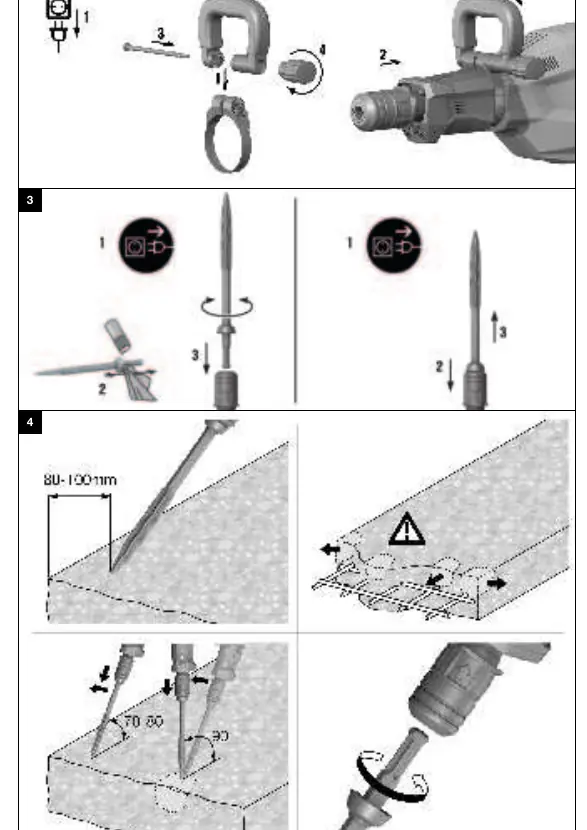

• Seitengriff montieren: Stellen Sie sicher, dass der Seitengriff korrekt montiert und fest angezogen ist.
• Netzkabel anschließen: Das abnehmbare Netzkabel muss sauber und trocken sein. Stecken Sie den Stecker in das Gerät, bis er hörbar einrastet.
• Werkzeug einsetzen: Fetten Sie das Einsteckende des Meißels leicht ein. Schieben Sie das Werkzeug in die Aufnahme, bis es hörbar einrastet.

Bedienung

Der Meißel kann in 6 verschiedenen Positionen (in 60°-Schritten) eingestellt werden. Beginnen Sie den Meißelvorgang etwa 80-100 mm von der Kante des Werkstücks entfernt. Setzen Sie den Meißel in einem Winkel von 70° bis 80° an und erhöhen Sie den Winkel beim Eindringen auf ca. 90°. Die Leistung kann durch Drücken des Leistungsreglers auf ca. 70 % reduziert werden.

Wartung und Pflege

Trennen Sie das Gerät vor allen Wartungsarbeiten vom Stromnetz. Reinigen Sie das Gerät regelmäßig mit einer trockenen Bürste oder einem leicht angefeuchteten Tuch. Reinigen Sie die Staubschutzkappe an der Werkzeugaufnahme regelmäßig und fetten Sie die Dichtlippe leicht ein. Bei Beschädigungen der Dichtlippe muss die Staubschutzkappe ersetzt werden.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst die Stromversorgung und ob das Netzkabel korrekt sitzt. Wenn die Serviceanzeige rot leuchtet, ist eine Wartung fällig oder ein Fehler aufgetreten. Blinkt die Anzeige rot, ist der Überhitzungsschutz aktiviert oder die Spannung zu hoch. Lassen Sie das Gerät in diesem Fall abkühlen.
