Bedienungsanleitung für Hilti ST 1800-A22 Akku-Schrauber
Erfahren Sie alles über die Bedienung, Sicherheit und Wartung Ihres Hilti ST 1800-A22 Akku-Schraubers. Detaillierte Anleitung zu Einstellungen, Fehlerbehebung und technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hilti ST 1800-A22 ist ein Akku-Schrauber für den professionellen Einsatz in Metallkonstruktionen. Er wird mit 21,6 V Hilti B 22 Akkus betrieben. S. 13
Wichtigste Schritte
- Akku einsetzen S. 15
- Drehrichtung einstellen S. 17
Erste Inbetriebnahme
- Akku laden und einsetzen S. 14, 15
Probleme und Lösungen
Gerät startet nicht
Akku prüfen, laden oder auf Defekt untersuchen.
S. 20Wartung und Reset
- Reinigung der Lüftungsschlitze S. 19
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 21,6 V | Nennspannung | S. 13 |
| Drehmoment | 12 Nm | Maximales Drehmoment | S. 13 |
Wo es im PDF steht
- Produktübersicht S. 12
- Technische Daten S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den sicheren Betrieb und die Wartung des Hilti ST 1800-A22 Akku-Schraubers. Das Gerät ist für den professionellen Einsatz zum Verschrauben in Metallkonstruktionen konzipiert. Verwenden Sie ausschließlich Hilti B 22 Akkus und C4/36 Ladegeräte. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden.

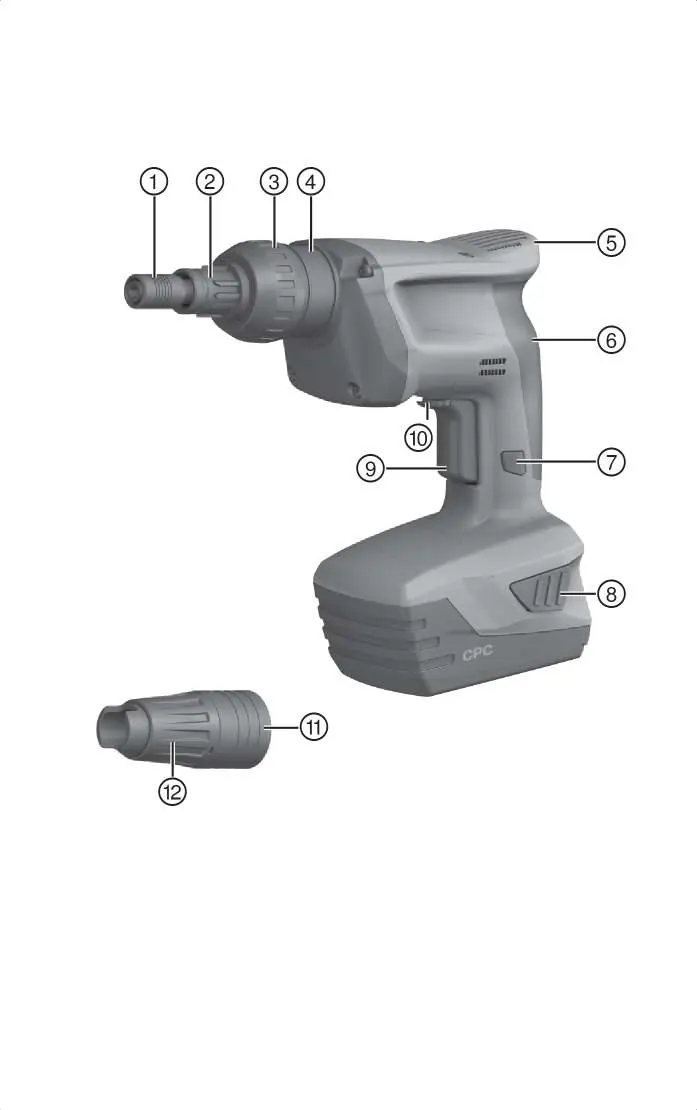

Produktübersicht
Der Akku-Schrauber besteht aus folgenden Hauptkomponenten:
- Mandrin (Werkzeugaufnahme)
- Tiefenanschlag und Schutzkappe
- Drehmomenteinstellung
- Variator für die Drehzahl
- Rechts-/Linkslauf-Umschalter
- Akku-Schnittstelle
Inbetriebnahme
Akku einsetzen: Schieben Sie den Akku von hinten in das Gerät, bis er hörbar mit einem "Doppelklick" einrastet. Stellen Sie sicher, dass die Kontakte sauber und trocken sind.
Tiefenanschlag montieren: Der Tiefenanschlag kann einfach aufgesteckt werden. Er ist besonders wichtig bei Schrauben mit Dichtscheiben, um diese korrekt zu setzen.
Bedienung
Drehrichtung einstellen: Nutzen Sie den Umschalter für Rechts-/Linkslauf. In der Mittelstellung ist der Schalter blockiert (Einschaltsperre).
Drehmoment einstellen: Drehen Sie den Einstellring, um das gewünschte Drehmoment für die jeweilige Anwendung zu wählen.
Dauerbetrieb: Der Feststellknopf ermöglicht ein ermüdungsfreies Arbeiten. Er kann gedrückt werden, während der Drehzahlregler betätigt ist.
Sicherheitshinweis: Halten Sie das Gerät immer am Griff und den Kunststoffteilen. Verwenden Sie niemals den Tiefenanschlag oder das Bohrfutter als Griff.
Wartung und Pflege
- Entfernen Sie hartnäckigen Schmutz vorsichtig.
- Reinigen Sie die Lüftungsschlitze mit einer trockenen Bürste.
- Verwenden Sie zur Gehäusereinigung nur ein leicht angefeuchtetes Tuch. Keine silikonhaltigen Reinigungsmittel verwenden.
- Entfernen Sie vor allen Wartungsarbeiten den Akku.
Fehlerbehebung
Bei Problemen prüfen Sie zuerst den Akku-Sitz und den Ladezustand. Wenn das Gerät nicht startet, prüfen Sie, ob der Drehrichtungsschalter in der Mittelstellung blockiert ist. Bei blinkenden LEDs am Akku beachten Sie die Hinweise zur Temperatur oder Überlastung.
Technische Daten
- Spannung: 21,6 V
- Gewicht: 3,1 kg
- Leerlaufdrehzahl: 2.000 U/min
- Drehmoment: 12 Nm
- Werkzeugaufnahme: 1/4" Innensechskant
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Akku vollständig eingerastet ist. Laden Sie den Akku oder prüfen Sie auf elektrische Defekte.
Schraube zu fest oder zu locker
Justieren Sie den Tiefenanschlag durch Drehen nach rechts (fester) oder links (lockerer).
LED am Akku blinkt
Akku laden, abkühlen lassen oder auf Betriebstemperatur bringen.
Vor der Verwendung
- Akku vollständig laden
- Sicherstellen, dass Akku-Kontakte sauber und trocken sind
- Tiefenanschlag korrekt montieren
- Drehrichtungsschalter prüfen
- Schutzausrüstung (Brille, Gehörschutz) anlegen
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 2.000 U/min für effizientes Verschrauben
Abbildungen und Diagramme
- Übersicht der Bedienelemente (Seite 12)
- Montage des Tiefenanschlags (Seite 16)
- Einstellung der Drehrichtung (Seite 17)
- Sichere Handhabung des Geräts (Seite 18)
Modellkompatibilität
- Nur Hilti B 22 Akkus verwenden
- Nur Hilti C4/36 Ladegeräte verwenden
