Bedienungsanleitung für Hilti SF 181-A / SFH 181-A Akku-Bohrschrauber
Schnellstart-Anleitung und Bedienungshinweise für den Hilti SF 181-A und SFH 181-A Akku-Bohrschrauber. Erfahren Sie mehr über Akku-Pflege, Bohr-Einstellungen, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Gerät ist ein Akku-Bohrschrauber (SF 181-A) bzw. Akku-Schlagbohrschrauber (SFH 181-A). Die Anleitung beschreibt die Inbetriebnahme, Bedienung, Wartung und Sicherheitshinweise. S. 4, 5
Wichtigste Schritte
- Akku einsetzen S. 10
- Drehrichtung wählen S. 10
Erste Inbetriebnahme
- Akku laden, in das Gerät einsetzen, Drehrichtung wählen, Gang wählen. S. 10
Probleme und Lösungen
Gerät läuft nicht
Akku prüfen, laden oder Hilti Service kontaktieren.
S. 13Wartung und Reset
- Regelmäßige Reinigung der Lüftungsschlitze und Prüfung der Kontakte. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Spannung des Akkus | S. 6 |
Wo es im PDF steht
- Bedienelemente S. 2
- Technische Daten S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für den Hilti SF 181-A (Akku-Bohrschrauber) und den SFH 181-A (Akku-Schlagbohrschrauber). Vor der ersten Inbetriebnahme müssen die Sicherheitshinweise und Bedienungsanweisungen gelesen werden. Bewahren Sie das Dokument stets zusammen mit dem Gerät auf.
Produktbeschreibung
Das Gerät ist für den professionellen Einsatz konzipiert. Der SF 181-A dient zum Schrauben sowie Bohren in Stahl, Holz und Mauerwerk. Der SFH 181-A bietet zusätzlich eine Schlagbohrfunktion für Leichtbeton und Mauerwerk.
Vorbereitung und Akku-Pflege
- Akku laden: Verwenden Sie nur die zugelassenen Hilti-Ladegeräte. Ein neuer Akku muss vor dem ersten Gebrauch korrekt geladen werden.
- Akku einsetzen: Schieben Sie den Akku von unten in das Gerät, bis er hörbar einrastet.
- Akku entfernen: Drücken Sie beide Entriegelungstasten und ziehen Sie den Akku nach unten ab.
- Lagerung: Lagern Sie Akkus kühl und trocken. Vermeiden Sie direkte Sonneneinstrahlung oder Hitzequellen.
Bedienung
- Drehrichtung: Der Drehrichtungsschalter wählt die Laufrichtung. In der Mittelstellung ist der Schalter gesperrt (Transportsicherung).
- Gangwahl: Über den mechanischen Gangwahlschalter kann die Drehzahl angepasst werden (1., 2. oder 3. Gang je nach Modell).
- Ein-/Ausschalten: Die Drehzahl lässt sich durch den Steuerschalter stufenlos regulieren.
Bohren und Schrauben
- Seitengriff: Verwenden Sie bei Bohrarbeiten immer den Seitengriff und halten Sie das Gerät mit beiden Händen fest.
- Werkzeugwechsel: Zum Einsetzen oder Entfernen von Bohrern oder Bits das Schnellspannfutter öffnen bzw. schließen.
- Schlagbohren (nur SFH 181-A): Stellen Sie den Drehmomentring auf das Schlagbohr-Symbol.
Pflege und Wartung
Entfernen Sie vor Reinigungsarbeiten den Akku. Reinigen Sie das Gehäuse regelmäßig mit einem leicht feuchten Tuch. Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert sind. Reparaturen an elektrischen Teilen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Fehlerbehebung
- Gerät läuft nicht: Akku prüfen, laden oder Hilti Service kontaktieren.
- Keine Schlagfunktion: Drehmomentring auf Schlagbohr-Symbol stellen.
- Schalter blockiert: Drehrichtungsschalter in Mittelstellung prüfen.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Akku prüfen, ob er korrekt eingerastet ist oder geladen werden muss. Bei elektrischem Defekt Hilti Service kontaktieren.
Keine Schlagfunktion
Drehmomentring auf das Schlagbohr-Symbol stellen.
Schalter blockiert
Drehrichtungsschalter steht in Mittelstellung (Transportsicherung). Schalter nach links oder rechts drücken.
Akku hält nicht
Rastnasen am Akku auf Verschmutzung prüfen und reinigen.
Vor der Verwendung
- Akku vollständig laden.
- Drehrichtungsschalter auf Mittelstellung (Sperre) prüfen.
- Passendes Zubehör (Bohrer/Bits) wählen.
- Seitengriff korrekt montieren.
- Arbeitsbereich auf verdeckte Leitungen prüfen.
Technische Daten in der Praxis
- 3. Gang (SFH 181-A)
- Hohe Drehzahl für schnelles Bohren.
Abbildungen und Diagramme

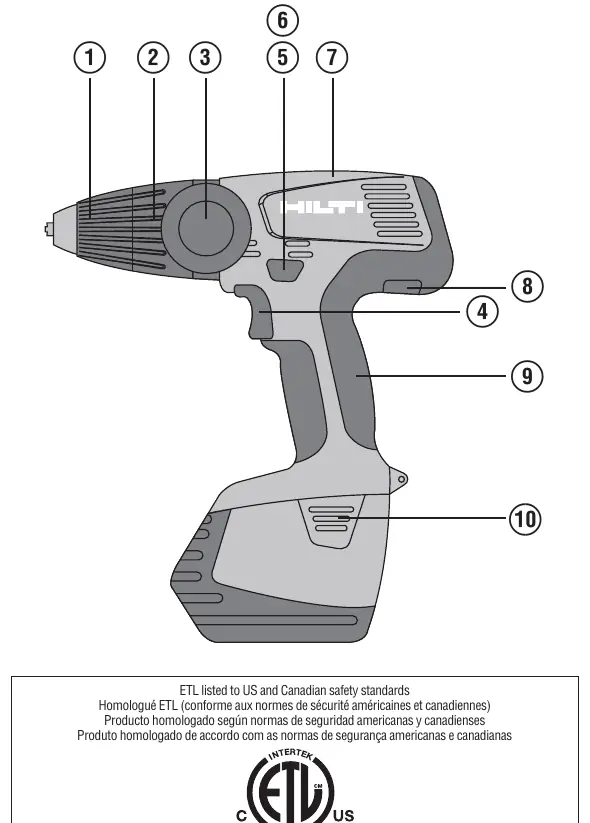

- Abb. 1: Übersicht der Bedienelemente (Bohrfutter, Drehmomentring, Schalter).

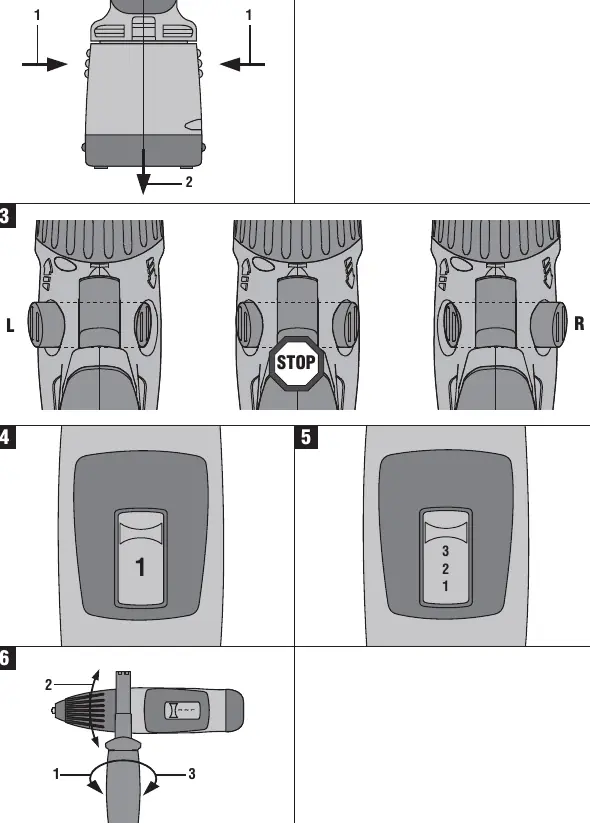

- Abb. 3: Drehrichtungsschalter (L/R/STOP).
- Abb. 4/5: Gangwahlschalter (1, 2, 3 Gänge).
- Abb. 6: Seitengriff-Einstellung.
Modellkompatibilität
- Nur Hilti SFB 180 oder SFB 185 Akkus verwenden.
- Nur zugelassene Hilti-Ladegeräte verwenden.
