Bedienungsanleitung für Hilti SF 144-A / SFH 144-A Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung gilt für die Akku-Bohrschrauber Hilti SF 144-A und SFH 144-A. Es ist zwingend erforderlich, die Sicherheitshinweise vor der ersten Inbetriebnahme zu lesen. Bewahren Sie die Anleitung stets zusammen mit dem Gerät auf.

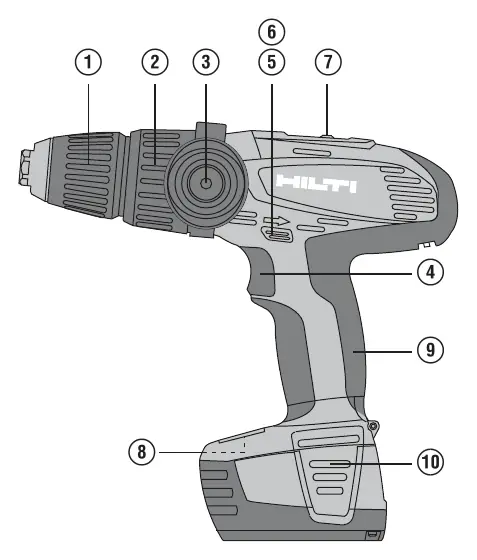

Produktbeschreibung und Bedienelemente

Das Gerät verfügt über folgende Hauptkomponenten:

• Schnellspannbohrfutter: Zur Aufnahme von Werkzeugen.
• Drehmoment- und Funktionswahlring: Zum Einstellen des Drehmoments oder der Betriebsart (Bohren/Hammerbohren).
• Gangwahlschalter: 2-Gang (SF 144-A) oder 3-Gang (SFH 144-A).
• Rechts-/Linkslaufschalter: Mit Einschaltsperre in der Mittelstellung.
• Steuerschalter: Mit elektronischer Drehzahlregelung.
• Akku-Entriegelungstasten: Zum Lösen des Akkus.

Inbetriebnahme und Akku-Pflege

Vor der ersten Benutzung muss der Akku vollständig geladen werden. Beachten Sie folgende Hinweise:

• Laden: Verwenden Sie nur zugelassene Hilti-Ladegeräte.
• Lagerung: Lagern Sie Akkus kühl und trocken. Vermeiden Sie direkte Sonneneinstrahlung oder Hitzequellen.

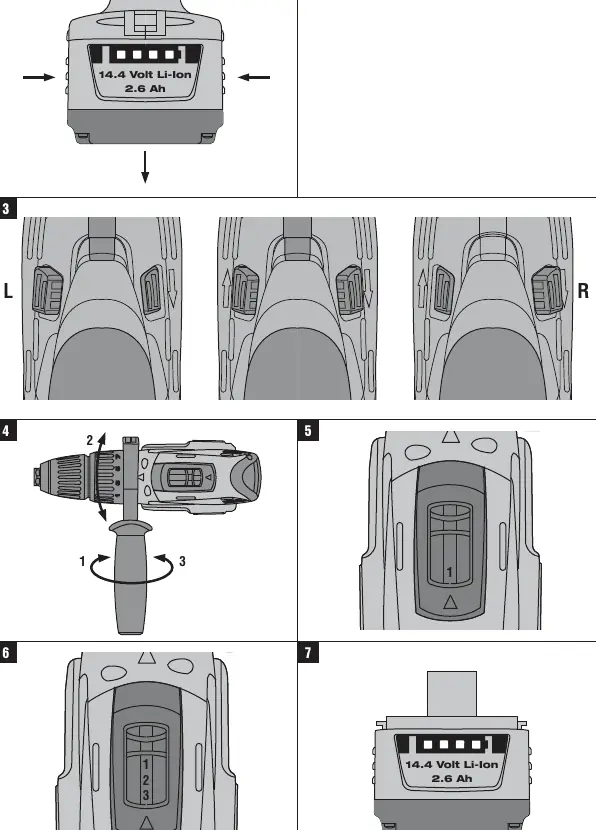

• Statusanzeige: Der Ladezustand kann bei ruhendem Akku durch Drücken der Entriegelungstasten für 3 Sekunden über die LEDs am Akku geprüft werden.
• Sicherheit: Achten Sie darauf, dass die Kontakte sauber und frei von Fremdkörpern sind, bevor Sie den Akku einsetzen.

Bedienung

Sicherheitshinweis: Tragen Sie bei der Arbeit stets eine Schutzbrille, Gehörschutz und bei Bedarf Schutzhandschuhe. Halten Sie das Gerät bei der Arbeit mit beiden Händen fest und verwenden Sie den Seitengriff.

Bohren und Schrauben

1. Werkzeugwechsel: Stellen Sie den Rechts-/Linkslaufschalter in die Mittelstellung oder entnehmen Sie den Akku. Öffnen Sie das Schnellspannbohrfutter, setzen Sie das Werkzeug ein und ziehen Sie das Futter fest.
2. Drehrichtung: Wählen Sie die gewünschte Drehrichtung über den Rechts-/Linkslaufschalter.
3. Gangwahl: Wählen Sie den passenden Gang für die Anwendung (niedrige Drehzahl für hohes Drehmoment, hohe Drehzahl für schnelles Bohren).
4. Betriebsart: Stellen Sie den Funktionswahlring auf das entsprechende Symbol (Bohren oder Hammerbohren bei SFH 144-A).

Wartung und Pflege

Halten Sie das Gerät, insbesondere die Griffbereiche, sauber und frei von Öl und Fett. Verwenden Sie keine silikonhaltigen Pflegemittel. Reinigen Sie die Lüftungsschlitze regelmäßig mit einer trockenen Bürste. Reparaturen an elektrischen Teilen dürfen nur von ausgebildeten Elektrofachkräften durchgeführt werden.

Fehlerbehebung

Sollte das Gerät nicht funktionieren, prüfen Sie zunächst den Ladezustand des Akkus und den korrekten Sitz. Bei blockiertem Schalter prüfen Sie, ob der Rechts-/Linkslaufschalter in der Mittelstellung (Transportsicherung) steht. Bei Überhitzung oder elektrischen Fehlern schalten Sie das Gerät sofort aus und kontaktieren Sie den Hilti-Service.
