Bedienungsanleitung für Akku-Bohrschrauber HiKOKI DS 12DJ und DV 12DJ
Erfahren Sie, wie Sie Ihren HiKOKI DS 12DJ oder DV 12DJ Akku-Bohrschrauber sicher bedienen, den Akku laden, Drehmoment einstellen und Wartungsarbeiten durchführen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die Akku-Bohrschrauber HiKOKI DS 12DJ und DV 12DJ. Es deckt den sicheren Betrieb, die Wartung, das Laden der Akkus sowie spezifische Einstellungen für verschiedene Anwendungen ab. Beachten Sie, dass der DV 12DJ zusätzlich über eine Schlagbohrfunktion verfügt.
Sicherheitshinweise
- Tragen Sie bei Schlagbohrarbeiten (nur DV 12DJ) einen Gehörschutz.
- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Leitungen treffen könnte.
- Verwenden Sie nur Original-Akkus und das spezifizierte Ladegerät.
- Stellen Sie sicher, dass der Arbeitsbereich frei von Hindernissen wie Stromleitungen oder Rohren ist.
- Bei Überlastung oder Überhitzung schaltet sich das Gerät zum Schutz automatisch ab.
Akku-Handhabung und Laden
Vor der ersten Verwendung muss der Akku vollständig geladen werden. Das Ladegerät UC12SL zeigt den Status über eine Kontrollleuchte an:
- Blinkt (0,5s): Vor dem Laden.
- Leuchtet dauerhaft: Während des Ladevorgangs.
- Blinkt (0,5s): Ladevorgang abgeschlossen.
- Blinkt (1s): Überhitzungsschutz (Akku abkühlen lassen).
- Flimmert (0,1s): Fehler im Akku oder Ladegerät.
Bedienung des Geräts
Drehmomenteinstellung

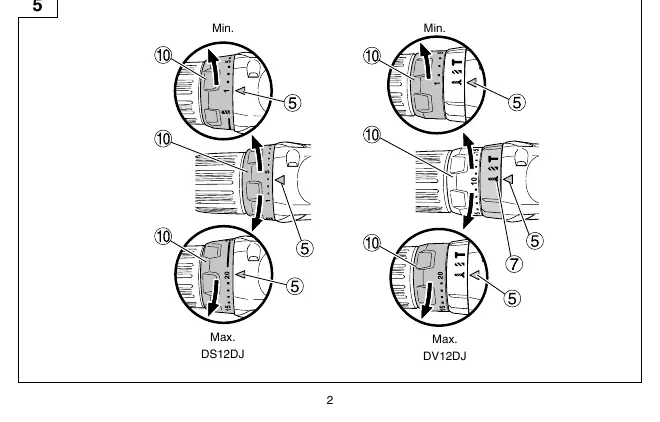

Das Drehmoment kann über den Einstellring angepasst werden. Stellen Sie den Ring nicht zwischen den Zahlen oder Markierungen ein. Verwenden Sie für Schraubarbeiten niedrige Einstellungen und für Bohrungen die Bohr-Markierung.
Gangwahl
Verwenden Sie den Gangwahlschalter, um zwischen hoher (H) und niedriger (L) Drehzahl zu wechseln. Ändern Sie den Gang niemals, während der Motor läuft, da dies das Getriebe beschädigen kann.
Bohrmodus (nur DV 12DJ)
Stellen Sie den Modus-Wahlring auf das Hammer-Symbol für Schlagbohrarbeiten in Beton oder Ziegel. Verwenden Sie für normale Bohrungen das Bohr-Symbol.
Wartung und Inspektion
- Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
- Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenlauge befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel oder Benzin.
- Lagern Sie das Gerät und den Akku an einem Ort unter 40°C, außerhalb der Reichweite von Kindern.
- Stellen Sie sicher, dass die Akkus vor einer längeren Lagerung vollständig geladen sind.
Fehlerbehebung
Wenn das Gerät während des Betriebs stoppt, prüfen Sie die LED-Warnsignale:
- Überlastungsschutz: Schalter loslassen, Ursache der Überlastung beseitigen, ggf. auf niedrigen Gang schalten.
- Temperaturschutz: Gerät und Akku abkühlen lassen.
- Niederspannungsschutz: Akku aufladen.
Praktische Hilfe
Typische Probleme
Akku lädt nicht
Prüfen Sie, ob der Akku korrekt im Ladegerät sitzt, ob Kontakte verschmutzt sind oder ob der Akku überhitzt ist (LED blinkt 1s).
Motor stoppt während der Arbeit
Das Gerät hat den Überlastungs- oder Überhitzungsschutz aktiviert. Lassen Sie das Gerät abkühlen oder verringern Sie die Last.
LED blinkt während des Betriebs
Dies signalisiert eine Schutzfunktion (Überlastung, Temperatur oder niedrige Spannung). Beachten Sie die Tabelle 3 in der Anleitung für die korrekte Maßnahme.
Vor der Verwendung
- Akku vollständig aufladen.
- Sicherstellen, dass der Arbeitsbereich frei von Hindernissen ist.
- Passenden Bohrer oder Bit fest im Schnellspannbohrfutter einspannen.
- Drehmoment und Gang (High/Low) für die Anwendung wählen.
- Bei Schlagbohrarbeiten (DV 12DJ) Gehörschutz anlegen.
Technische Daten in der Praxis
- 10.8-12 Peak
- Spannungsbereich des Akkus.
Abbildungen und Diagramme
- Fig. 2: Akku einsetzen und entnehmen.
- Fig. 4-7: Einstellung von Drehmoment, Bohrmodus und Schlagfunktion.
- Fig. 8: Umschalten der Drehzahl (High/Low).
- Fig. 10: Bit-Montage im Schnellspannbohrfutter.
- Fig. 14: Anzeige des verbleibenden Akkustands.
Modellkompatibilität
- Nur Original-HiKOKI-Akkus verwenden.
- DV 12DJ ist ein Schlagbohrschrauber, DS 12DJ ein reiner Bohrschrauber.
- Nicht für den Einsatz mit anderen als den spezifizierten Akkus geeignet.
