Bedienungsanleitung für den Winkelschleifer HiKOKI G 13BYEQ2

Schnelle Anleitung für den HiKOKI G 13BYEQ2 Winkelschleifer. Erfahren Sie mehr über Montage, Betrieb, Sicherheitshinweise, Wartung und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile Seite 2 Montage der Schutzhaube Seite 2 Montage der Schleifscheibe Seite 3 Montage der Trennscheibe Seite 3 Filterreinigung Seite 4 Austausch des Filtersatzes Seite 4

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den HiKOKI G 13BYEQ2 Winkelschleifer. Lesen Sie diese vor der ersten Inbetriebnahme sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Produktbeschreibung

Der Winkelschleifer ist für das Schleifen und Trennen verschiedener Materialien wie Stahl, Bronze, Aluminium, Kunstharz, Stein und Ziegel konzipiert. Er verfügt über eine elektronische Steuerung für Soft-Start, Wiederanlaufschutz, konstante Geschwindigkeit sowie Überlast- und Überhitzungsschutz.

Übersicht der Bauteile
Übersicht der Bauteile

Montage und Betrieb

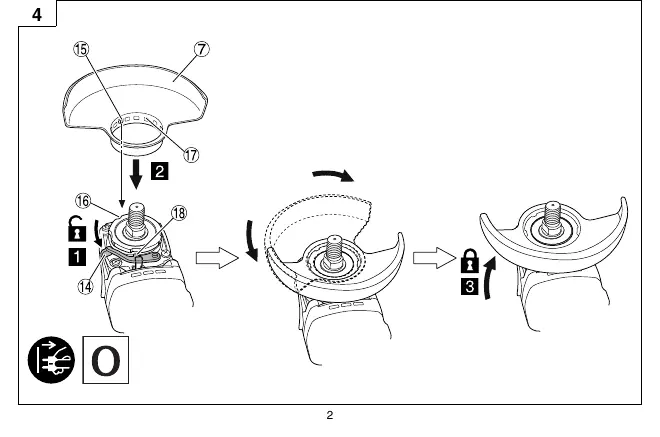

Montage der Schutzhaube
Montage der Schutzhaube
Montage der Schleifscheibe
Montage der Schleifscheibe

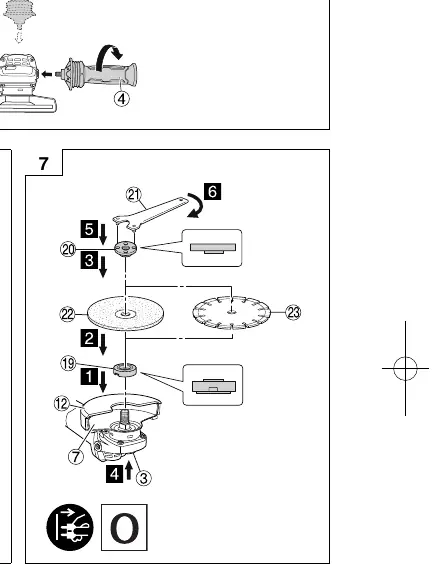

Montage der Trennscheibe
Montage der Trennscheibe
  • Schutzhaube: Muss vor Gebrauch sicher montiert und auf den optimalen Winkel eingestellt werden.
  • Seitengriff: Zur sicheren Führung mit beiden Händen fest anbringen.
  • Scheibenmontage: Verwenden Sie nur geeignete Scheiben. Ziehen Sie die Radmutter mit dem mitgelieferten Schlüssel fest.
  • Schalter: Das Gerät verfügt über eine elektrische Bremsfunktion, die beim Loslassen des Schalters aktiviert wird.

Elektronische Steuerung

Das Gerät ist mit einer elektronischen Steuerung ausgestattet, die unter anderem einen Soft-Start zur Reduzierung des Rückschlags, einen Wiederanlaufschutz bei Stromausfall und eine Überlastschutzfunktion umfasst, die den Motor bei Überhitzung oder Überlastung abschaltet.

Wartung und Inspektion

Filterreinigung
Filterreinigung

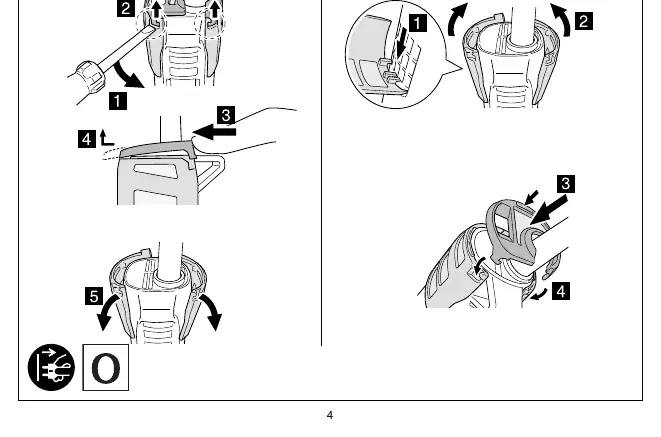

Austausch des Filtersatzes
Austausch des Filtersatzes
  • Filter: Regelmäßig mit einer weichen Bürste reinigen. Bei Beschädigung austauschen.
  • Motor: Regelmäßig im Leerlauf laufen lassen, um Staub zu entfernen.
  • Sicherheit: Vor Wartungsarbeiten immer den Netzstecker ziehen.

Praktische Hilfe

Typische Probleme

Motor stoppt bei Überlastung

Schalter loslassen, Ursache der Überlastung beseitigen, dann neu starten.

Bremse funktioniert nicht

Schalter sofort nach dem Start loslassen (Bremse wird aus Sicherheitsgründen nicht angewendet, um das Herunterfallen des Werkzeugs zu verhindern).

Starke Vibrationen

Maschine sofort stoppen, Ursache prüfen (z.B. beschädigte oder falsch montierte Scheibe).

Vor der Verwendung

  • Netzspannung prüfen.
  • Schalter auf OFF-Position prüfen.
  • Schleifscheibe auf Risse und Defekte prüfen.
  • Radmutter mit dem mitgelieferten Schlüssel festziehen.
  • Schutzhaube korrekt montieren und ausrichten.

Abbildungen und Diagramme

  • Abb. 1: Übersicht der Bauteile.
  • Abb. 4: Montage und Einstellung der Schutzhaube.
  • Abb. 6/7: Montage der Schleif- und Trennscheiben.
  • Abb. 11/12: Filterreinigung und Austausch.

Modellkompatibilität

  • Nur für 230V Wechselstrom.
  • Nicht mit Gleichstromquellen oder Transformatoren betreiben.
