Bedienungsanleitung für Winkelschleifer HiKOKI G 12SWA / G 13SWA
Schnellstartanleitung und vollständiger Leitfaden für den HiKOKI G 12SWA / G 13SWA Winkelschleifer. Enthält Montageanweisungen, Sicherheitshinweise, Wartung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den HiKOKI G 12SWA / G 13SWA Winkelschleifer. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden. Das Gerät verfügt über einen 0-Spannungs-Neustartschutz, der ein automatisches Anlaufen nach einer Stromunterbrechung verhindert.
Gerätebeschreibung
Der Winkelschleifer besteht aus folgenden Hauptkomponenten:
- Werkzeugloser Scheibenschutz
- Seitengriff
- Spindel
- Schalter
- Drucktaste (für Spindelarretierung)
Montage und Inbetriebnahme
Befolgen Sie diese Schritte für eine sichere Montage:
- Schutzhaube: Montieren und justieren Sie die Schutzhaube gemäß Abbildung 1.
- Seitengriff: Befestigen Sie den Seitengriff fest am Gerät (Abbildung 2).
- Scheibenmontage: Montieren Sie die entsprechende Schleif- oder Trennscheibe (Abbildungen 3, 4 oder 5). Achten Sie darauf, dass die Scheibe korrekt auf der Spindel sitzt und die Mutter fest angezogen ist.
Betrieb
Zum Einschalten des Geräts betätigen Sie den Schalter. Achten Sie beim Schleifen auf den korrekten Arbeitswinkel von 15° – 30° (Abbildung 7). Nach dem Ausschalten läuft die Scheibe noch kurz nach; legen Sie das Gerät erst ab, wenn es vollständig zum Stillstand gekommen ist.
Wartung und Inspektion
Regelmäßige Wartung ist für die Sicherheit und Langlebigkeit des Geräts entscheidend:
- Schleifscheibe: Vor jedem Gebrauch auf Risse und Defekte prüfen.
- Schrauben: Alle Befestigungsschrauben regelmäßig auf festen Sitz prüfen.
- Kohlebürsten: Die Inspektion und der Austausch der Kohlebürsten dürfen nur durch ein autorisiertes HiKOKI-Servicezentrum erfolgen.
- Motor: Halten Sie die Lüftungsöffnungen frei von Staub und Schmutz.
Sicherheitshinweise
Beachten Sie stets die allgemeinen Sicherheitswarnungen für Elektrowerkzeuge. Tragen Sie immer eine Schutzbrille und Gehörschutz. Verwenden Sie das Gerät nicht in der Nähe von entflammbaren Materialien. Bei Arbeiten in staubigen Umgebungen ist eine regelmäßige Reinigung der Lüftungsschlitze erforderlich.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie die Stromversorgung und ob der Schalter auf OFF steht.
Übermäßige Vibrationen
Prüfen Sie, ob die Schleifscheibe korrekt montiert und festgezogen ist.
0-Spannungs-Neustartschutz aktiviert
Schalter auf OFF stellen und 1 Sekunde warten, dann neu starten.
Vor der Verwendung
- Prüfen Sie die Schleifscheibe auf Risse oder Defekte.
- Stellen Sie sicher, dass der Schutz korrekt montiert ist.
- Prüfen Sie, ob die Schrauben fest angezogen sind.
- Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie den Stecker einstecken.
Technische Daten in der Praxis
- Nennspannung
- 230 V
- Leistungsaufnahme
- 1100 W
- Nenndrehzahl
- 12000 min-1
Abbildungen und Diagramme
- Abb. 1: Montage und Einstellung der Schutzhaube.
- Abb. 2: Befestigung des Seitengriffs.

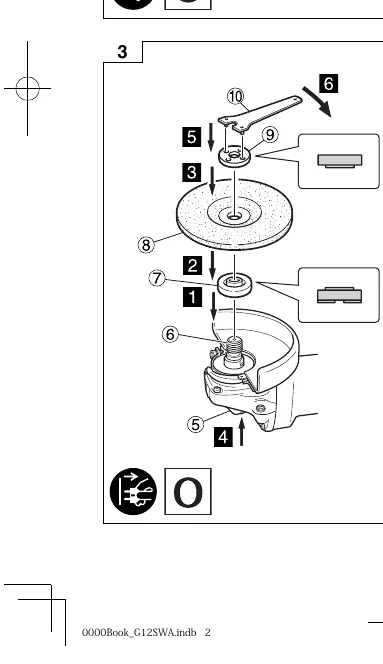

- Abb. 3-5: Montage der verschiedenen Scheibentypen.
- Abb. 6: Schalterbetrieb.

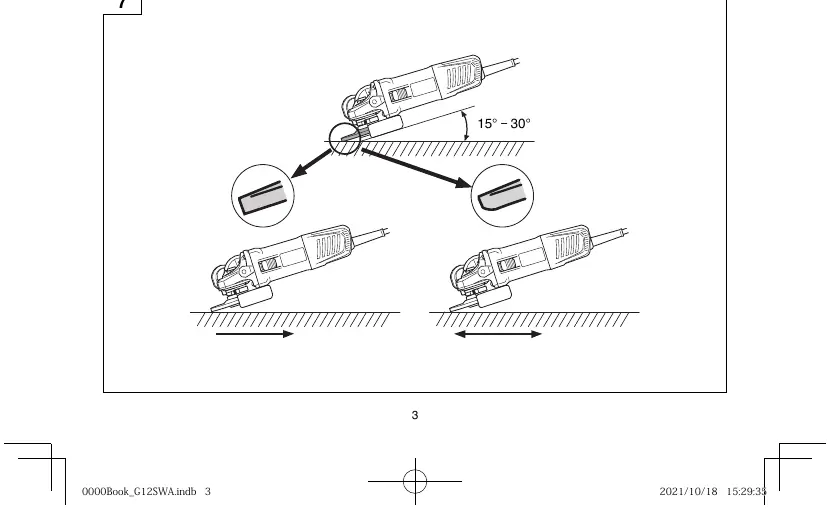

- Abb. 7: Schleifwinkel und -methode.
Modellkompatibilität
- Verwenden Sie nur empfohlene Scheibentypen.
- Nicht für Gleichstromquellen oder Transformatoren geeignet.
