Bedienungsanleitung für HiKOKI DH 1826DA / DH 1826DC Akku-Bohrhammer

Schnellstartanleitung und Bedienungshinweise für den HiKOKI DH 1826DA / DH 1826DC Akku-Bohrhammer. Erfahren Sie mehr über Sicherheitsvorkehrungen, Betriebsmodi, Auto-Stopp-Funktion und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der HiKOKI DH 1826DA / DH 1826DC ist ein Akku-Bohrhammer mit drei Betriebsmodi (Bohren, Hammerbohren, Meißeln). Er verfügt über eine Reactive Force Control (RFC) zum Schutz vor plötzlichem Blockieren und eine Auto-Stopp-Funktion für präzises Serienbohren. S. 1, 13

Wichtigste Schritte

  • Betriebsmodus einstellen S. 4
  • Auto-Stopp-Funktion nutzen S. 13

Erste Inbetriebnahme

  • Akku laden und einsetzen S. 3, 11

Probleme und Lösungen

Werkzeug stoppt plötzlich

Überlastung oder Überhitzung. Ursache entfernen oder Akku abkühlen lassen.

S. 14, 15

Wartung und Reset

  • Reinigung der Akkukontakte S. 14

Technische Daten

Parameter Wert Hinweis Seiten
Leerlaufdrehzahl 0-950 /min Drehzahl ohne Last S. 16
Schlagzahl 0-4300 /min Schläge pro Minute bei Volllast S. 16

Wo es im PDF steht

  • Übersicht der Bauteile S. 2
  • Sicherheitshinweise S. 7, 8
  • Technische Daten S. 16
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile (Fig. 1) Seite 2 Auswahl des Betriebsmodus (Fig. 11) Seite 4 Einstellung von Drehzahl und Auto-Stopp (Fig. 18, 19) Seite 5 Reactive Force Control (Fig. 23) Seite 13

Wichtige Informationen aus der Anleitung

Der HiKOKI DH 1826DA / DH 1826DC ist ein leistungsstarker Akku-Bohrhammer. Diese Anleitung enthält wichtige Hinweise zur sicheren Bedienung, Wartung und Fehlerbehebung. Achten Sie besonders auf die Reactive Force Control (RFC) und die Auto-Stopp-Funktion, um die Effizienz und Sicherheit bei der Arbeit zu maximieren.

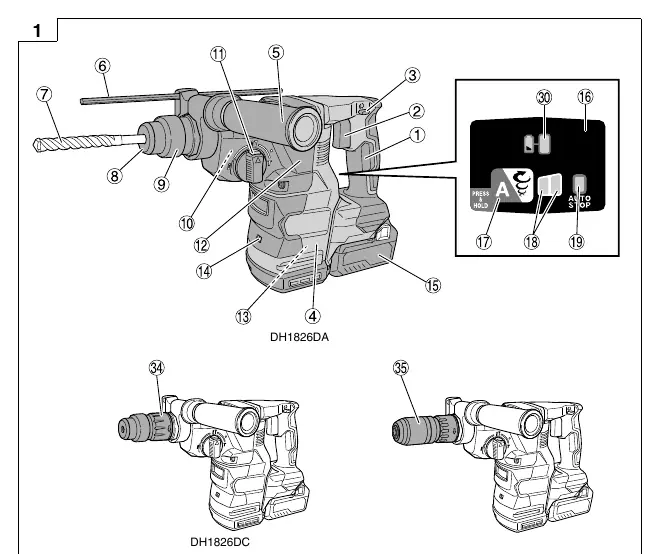

Übersicht der Bauteile (Fig. 1)
Übersicht der Bauteile (Fig. 1)

Sicherheitshinweise

  • Tragen Sie immer einen Gehörschutz und eine Staubschutzmaske.
  • Halten Sie das Werkzeug bei Arbeiten, bei denen das Zubehör verborgene Leitungen berühren könnte, an den isolierten Griffflächen.
  • Verwenden Sie nur Original-Akkus von HiKOKI.
  • Schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie Zubehör wechseln oder das Gerät lagern.
  • Berühren Sie den Bohrer nicht unmittelbar nach dem Betrieb, da er sehr heiß sein kann.

Inbetriebnahme und Akku-Handhabung

Vor der ersten Verwendung muss der Akku vollständig geladen werden. Verwenden Sie dazu das mitgelieferte Ladegerät. Achten Sie darauf, dass die Lüftungsschlitze des Ladegeräts nicht blockiert sind. Bei neuen Akkus kann die Kapazität anfangs geringer sein; dies normalisiert sich nach 2-3 Ladezyklen.

Betriebsmodi und Funktionen

Das Gerät bietet drei Betriebsmodi, die über den Einstellknopf ausgewählt werden können:

Auswahl des Betriebsmodus (Fig. 11)
Auswahl des Betriebsmodus (Fig. 11)
Einstellung von Drehzahl und Auto-Stopp (Fig. 18, 19)
Einstellung von Drehzahl und Auto-Stopp (Fig. 18, 19)
Reactive Force Control (Fig. 23)
Reactive Force Control (Fig. 23)
  • Bohren mit Schlag: Für Beton und Mauerwerk.
  • Bohren ohne Schlag: Für Holz oder Metall (mit optionalem Bohrfutter).
  • Nur Meißeln: Für leichte Abbrucharbeiten.

Auto-Stopp-Funktion: Diese Funktion speichert die Zeit eines Bohrvorgangs und stoppt den Motor automatisch bei nachfolgenden Bohrungen, wenn diese Zeit überschritten wird. Dies ist ideal für Serienbohrungen.

Reactive Force Control (RFC): Diese Funktion reduziert das Rückschlagmoment, wenn der Bohrer plötzlich blockiert, indem der Motor elektronisch gestoppt wird.

Wartung und Inspektion

  • Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
  • Reinigen Sie das Gerät und die Akkukontakte regelmäßig von Staub und Betonresten, idealerweise mit Druckluft.
  • Lagern Sie das Gerät an einem trockenen Ort unter 40°C.
  • Die Schmierung ist bei diesem Modell für lange Zeit wartungsfrei, lassen Sie jedoch bei Bedarf das Fett in einem autorisierten Service-Center wechseln.

Praktische Hilfe

Typische Probleme

Werkzeug läuft nicht

Akku ist leer, nicht richtig eingesetzt oder die Kontakte sind durch Betonstaub verschmutzt. Akku laden, fest einsetzen oder Kontakte reinigen.

Werkzeug stoppt plötzlich

Überlastungsschutz (RFC) wurde aktiviert oder der Akku ist überhitzt. Gerät ausschalten, Ursache der Überlastung entfernen oder Akku abkühlen lassen.

Bohrer fällt heraus oder lässt sich nicht einsetzen

Falscher Schafttyp oder abgenutzter Bohrer. Verwenden Sie nur SDS-plus Bohrer mit passendem Durchmesser.

Vor der Verwendung

  • Akku vollständig laden.
  • Sitz des Akkus prüfen (muss einrasten).
  • Bohrer auf Verschleiß und korrekten Sitz prüfen.
  • Seitengriff festziehen.
  • Betriebsmodus (Bohren/Hammerbohren/Meißeln) korrekt einstellen.

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bauteile und Bedienelemente.
  • Fig. 11: Auswahl des Betriebsmodus (Bohren, Hammerbohren, Meißeln).
  • Fig. 18/19: Einstellung von Drehzahl und Auto-Stopp-Funktion.
  • Fig. 23: Funktionsweise der Reactive Force Control (RFC).

Modellkompatibilität

  • Nur HiKOKI-Originalakkus verwenden.
  • Nicht kompatibel mit BSL3660, BSL3626X, BSL3626, BSL3625, BSL3620 und BSL14xx-Serie.
