Explosionszeichnung und Ersatzteilliste für Bosch GSR 18V-150 C
Detaillierte Explosionszeichnung des Bosch GSR 18V-150 C Akku-Bohrschraubers. Finden Sie Ersatzteilnummern, Montagehinweise und wichtige Drehmomentvorgaben für Reparaturen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält die Explosionszeichnung und die spezifischen Drehmomentvorgaben für die Montage des Bosch GSR 18V-150 C. S. 1
Wichtigste Schritte
- Schrauben der Position 101 mit 1,2 - 1,4 Nm anziehen. S. 1
- Schrauben der Position 107 mit 7,5 - 9,0 Nm anziehen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Pos. 101 | 1,2 - 1,4 Nm | Anzugsmoment für Schrauben mit Stern-Markierung | S. 1 |
| Drehmoment Pos. 107 | 7,5 - 9,0 Nm | Anzugsmoment für Schrauben mit Rauten-Markierung | S. 1 |
Wo es im PDF steht
- Explosionszeichnung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

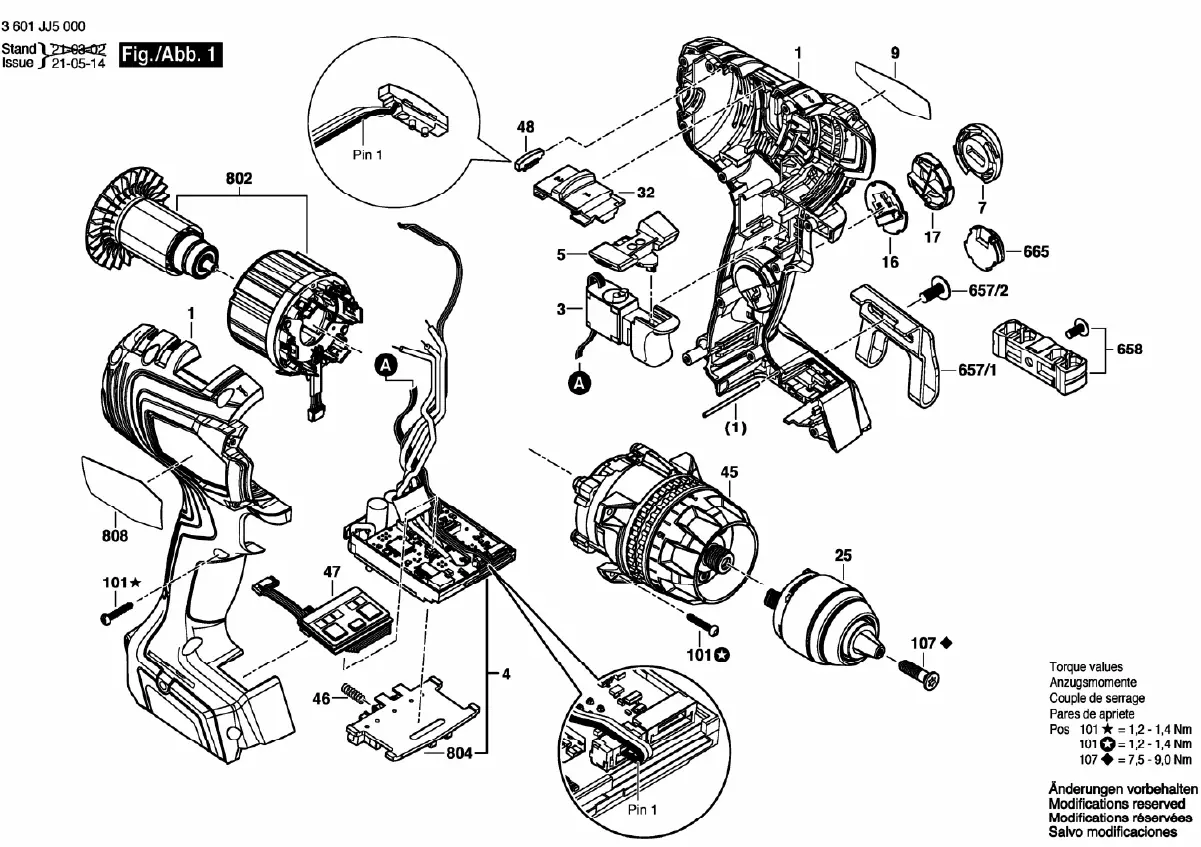

Dieses Dokument ist eine offizielle Explosionszeichnung für den Akku-Bohrschrauber Bosch GSR 18V-150 C. Es dient als Referenz für Servicetechniker und Anwender, die das Gerät warten oder reparieren möchten. Die Zeichnung zeigt die Anordnung der internen Komponenten, Gehäuseteile, Motoreinheit und Elektronik.
Bauteilübersicht
Die Explosionszeichnung stellt die Montagepositionen der einzelnen Bauteile dar. Jedes Teil ist mit einer Positionsnummer versehen, die zur Identifikation bei der Ersatzteilbestellung dient. Achten Sie bei der Montage auf die korrekte Ausrichtung der Kabel und Steckverbindungen, wie sie in den Detailansichten (z.B. Pin 1) dargestellt sind.
Drehmomentvorgaben
Für eine fachgerechte Montage sind die angegebenen Drehmomente zwingend einzuhalten, um Schäden am Gehäuse oder an den Schraubverbindungen zu vermeiden:
- Position 101 (Stern-Symbol): 1,2 - 1,4 Nm
- Position 107 (Raute-Symbol): 7,5 - 9,0 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass alle Schrauben mit dem korrekten Drehmoment (1,2 - 1,4 Nm für Pos. 101) angezogen sind.
Beachten Sie die Detailansichten im Diagramm (z.B. Pin 1), um die Kabel korrekt zu führen und Quetschungen zu vermeiden.
Vor der Verwendung
- Prüfen Sie, ob alle Gehäuseteile korrekt eingerastet sind.
- Stellen Sie sicher, dass die Motoreinheit (Pos. 802) korrekt im Gehäuse sitzt.
- Überprüfen Sie die Steckverbindungen der Elektronik (Pos. 4) gemäß der Detailansicht.
