Bedienungsanleitung für das E-Bike Heybike Ranger S-1000

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als umfassende Anleitung für das Heybike Ranger S-1000 E-Bike. Es deckt die Montage, den sicheren Betrieb, die Wartung und die Fehlerbehebung ab. Vor der ersten Fahrt ist es zwingend erforderlich, alle Sicherheitshinweise zu lesen, insbesondere das Tragen eines Helms, die Einhaltung der Verkehrsregeln und die regelmäßige Überprüfung der Bremsen und Reifendrucks. Das E-Bike ist nicht wasserdicht; vermeiden Sie Fahrten bei Nässe, um Elektronikschäden zu vermeiden.

Lieferumfang

Überprüfen Sie nach dem Auspacken, ob alle Teile vorhanden sind:

• E-Bike Ranger S-1000
• Vorderrad
• Sattel
• Ladegerät
• Scheinwerfer
• Vorderradschutzblech
• Werkzeugset (8x Schlüssel)
• Schrauben und Kleinteile (Scheinwerferbolzen, Vorderradbolzen, Schraubenabdeckungen)
• 2x Schlüssel für den Akku

Produktübersicht

Das E-Bike verfügt über ein LCD-Display am Lenker, das Geschwindigkeit, Akkustand, PAS-Stufe und Kilometerstand anzeigt. Zu den Bedienelementen gehören der Daumengashebel, die Lichtsteuerung und die Tasten für die Display-Navigation. Der Akku ist im Rahmen integriert und kann zum Laden entnommen werden.

Montageanleitung

Die Montage sollte sorgfältig durchgeführt werden. Falls Sie sich unsicher sind, suchen Sie eine Fahrradwerkstatt auf.

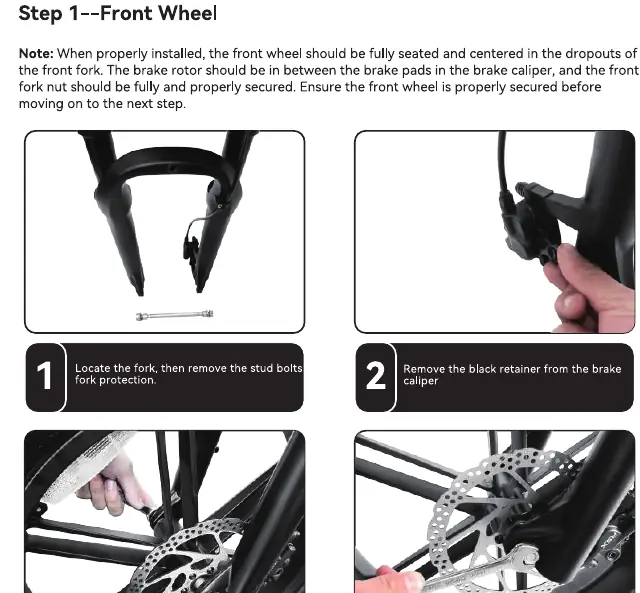

• Vorderrad: Entfernen Sie die Transportsicherung der Gabel. Setzen Sie das Vorderrad ein, führen Sie die Bolzen durch die Achse und ziehen Sie diese fest. Stellen Sie sicher, dass die Bremsscheibe korrekt zwischen den Bremsbelägen sitzt.
• Lenker: Lösen Sie die Schrauben am Vorbau, richten Sie den Lenker gerade aus und ziehen Sie die Schrauben fest.
• Scheinwerfer & Schutzblech: Befestigen Sie den Scheinwerfer und das Schutzblech an der Gabel. Verbinden Sie das Stromkabel des Scheinwerfers mit dem Kabel am Lenker.
• Pedale: Achten Sie auf die Markierungen "R" (rechts) und "L" (links). Das rechte Pedal wird im Uhrzeigersinn festgezogen.

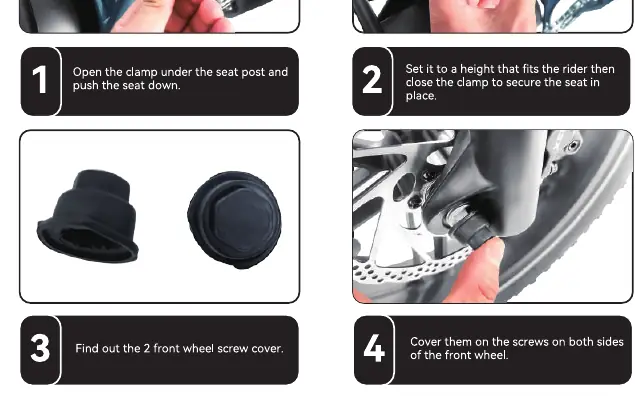

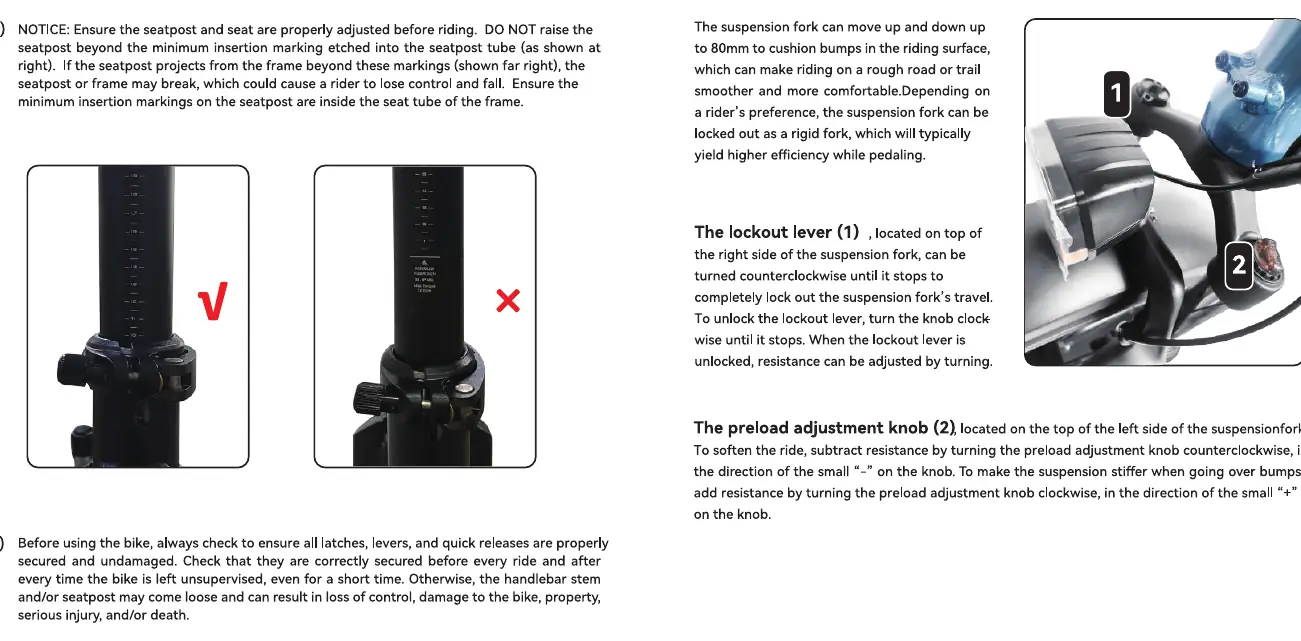

• Sattel: Öffnen Sie die Klemme, stellen Sie die gewünschte Höhe ein und schließen Sie die Klemme sicher.

Akku und Laden

Der Akku kann direkt am Fahrrad oder entnommen geladen werden. Öffnen Sie die Gummiabdeckung des Ladeanschlusses, verbinden Sie das Ladegerät und stecken Sie es in die Steckdose. Eine rote Leuchte signalisiert den Ladevorgang, eine grüne Leuchte zeigt an, dass der Akku voll geladen ist. Zum Entnehmen des Akkus verwenden Sie den Schlüssel, drehen ihn nach rechts und dann nach links, um den Akku zu entriegeln.

Display und Einstellungen

Das Display bietet verschiedene Modi und Einstellungen:

• Ein-/Ausschalten: Halten Sie die Power-Taste gedrückt.
• PAS-Stufen: Nutzen Sie die Plus- und Minus-Tasten, um die Unterstützung des Motors anzupassen (Stufen 0-5).
• Schiebehilfe: Halten Sie die Minus-Taste gedrückt, um den Schiebehilfemodus zu aktivieren.

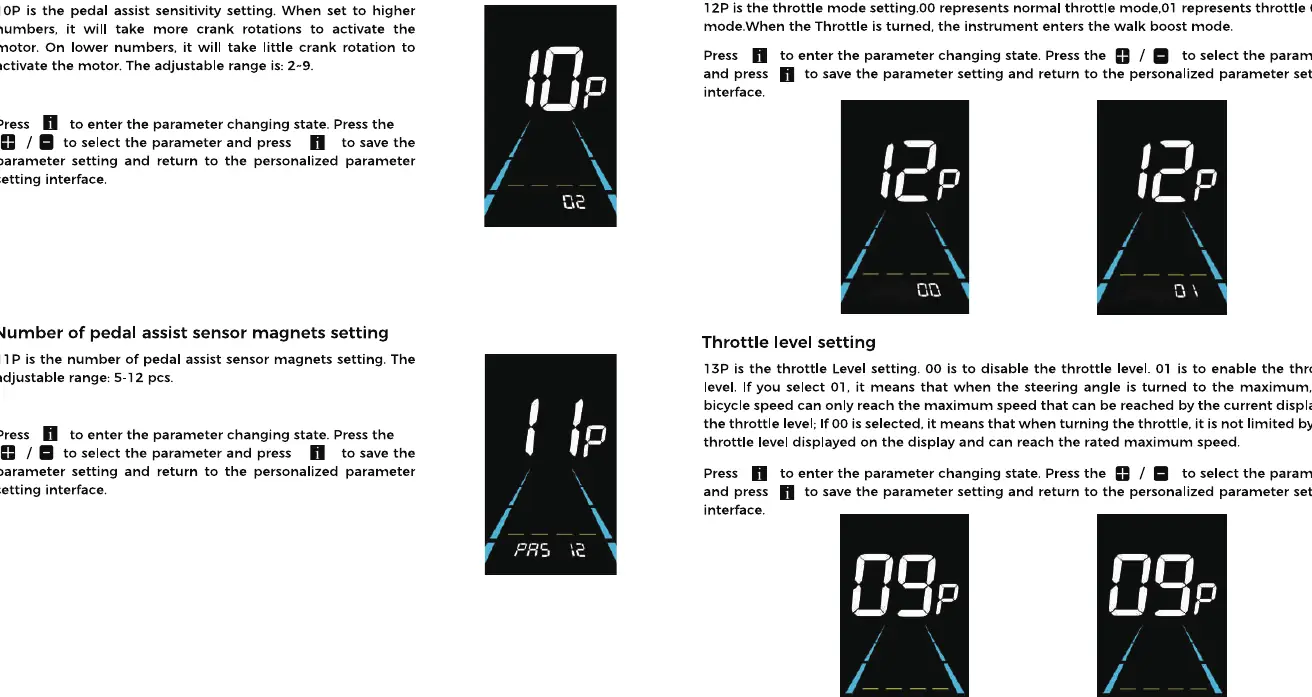

• Einstellungen: Durch gleichzeitiges Drücken von Plus und Minus gelangen Sie in das Einstellungsmenü (z.B. für Raddurchmesser, Geschwindigkeitseinheiten oder Werkseinstellungen).

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Sicherheit:

• Wöchentlich: Antriebsstrang prüfen, Kette schmieren, Bremsen und Reifendruck kontrollieren.
• Monatlich: Alle Schrauben auf festen Sitz prüfen, Bremsbeläge und Kabel auf Verschleiß kontrollieren.
• Reinigung: Nur mit einem feuchten Tuch reinigen. Keinen Hochdruckreiniger verwenden.

Fehlerbehebung

Bei Fehlern zeigt das Display einen Code an:

• E021: Stromfehler
• E022: Gashebel-Fehler
• E023: Motorphasen-Fehler
• E024: Hall-Sensor-Fehler
• E025: Brems-Fehler
• E030: Kommunikationsfehler

Technische Daten

Das Modell Ranger S-1000 verfügt über einen 48V 1000W Motor, eine maximale Traglast von 181,4 kg und eine Höchstgeschwindigkeit von 45 km/h. Die Ladezeit beträgt ca. 3-4 Stunden.
