Bedienungsanleitung für Heybike Ranger S-1000 E-Bike

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Leitfaden für den sicheren Betrieb und die Wartung Ihres Heybike Ranger S-1000 E-Bikes. Lesen Sie die gesamte Anleitung vor der ersten Fahrt sorgfältig durch. Der Fahrer trägt die volle Verantwortung für alle unvorhersehbaren Risiken während der Nutzung. Das E-Bike ist nicht wasserdicht; vermeiden Sie Fahrten bei starkem Regen, um Schäden an elektronischen Komponenten zu vermeiden.

Sicherheitshinweise

• Tragen Sie bei jeder Fahrt einen Helm.
• Halten Sie den Akku von extremen Temperaturen fern. Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0 °C und 40 °C.
• Modifikationen am Design des Herstellers sind strengstens untersagt.
• Überschreiten Sie nicht die maximale Traglast von 400 lbs (ca. 181 kg).
• Das E-Bike sollte nicht von Kindern unter 16 Jahren ohne Aufsicht genutzt werden.
• Vermeiden Sie den Kontakt zwischen dem menschlichen Körper und dem Ladeanschluss.

Montageanleitung

Die Montage umfasst die Installation des Vorderrads, des Lenkers, des Schutzblechs, des Scheinwerfers und der Pedale. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Schnellspanner korrekt gesichert sind.

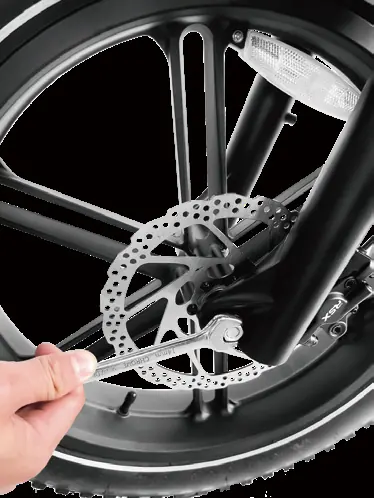

1. Vorderrad: Entfernen Sie den Transportschutz, setzen Sie das Rad in die Gabel ein und ziehen Sie die Schrauben fest.
2. Lenker: Lösen Sie die Befestigungsschraube, richten Sie den Lenker aus und sichern Sie ihn mit dem Schnellspannhebel.
3. Scheinwerfer und Schutzblech: Befestigen Sie diese Komponenten über der Vorderradgabel und verbinden Sie das Stromkabel.
4. Pedale: Achten Sie auf die Markierungen R (rechts) und L (links). Das rechte Pedal wird im Uhrzeigersinn, das linke gegen den Uhrzeigersinn festgezogen.

Bedienung und Display

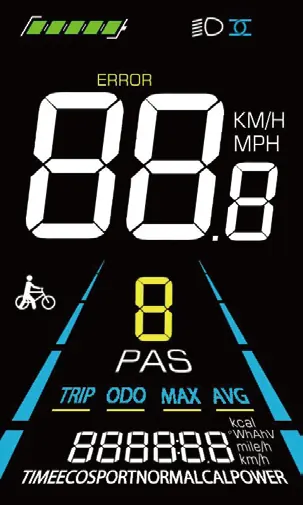

Das Display bietet Informationen zu Akkustand, Geschwindigkeit, Unterstützungsstufe (PAS) und Kilometerstand. Nutzen Sie die Tasten am Display, um zwischen den Modi zu wechseln, das Licht ein-/auszuschalten oder die Schiebehilfe (Pushcart mode) zu aktivieren. Die Unterstützungsstufen können während der Fahrt angepasst werden.

Akku-Pflege und Laden

Der Akku kann sowohl am Fahrrad als auch separat geladen werden. Verwenden Sie ausschließlich das mitgelieferte Original-Ladegerät (Modell FY1505462000). Laden Sie den Akku nach jeder Fahrt vollständig auf, um die Lebensdauer zu verlängern. Lagern Sie den Akku an einem kühlen, trockenen Ort bei 10 °C bis 25 °C.

Wartung und Instandhaltung

Regelmäßige Wartung ist entscheidend für die Sicherheit und Langlebigkeit. Überprüfen Sie wöchentlich den Reifendruck, die Bremsen und die Ausrichtung des Antriebsstrangs. Monatlich sollten die Bremsbeläge, die Kettenspannung und alle Schraubverbindungen kontrolliert werden. Lassen Sie das Fahrrad alle 6 Monate von einem Fachmann inspizieren.

Fehlerbehebung

Bei Problemen wie "Fahrrad startet nicht" oder "reduzierte Reichweite" prüfen Sie zuerst den Akkustand und alle Kabelverbindungen. Das Display zeigt bei Fehlern im elektronischen System spezifische Fehlercodes an (z. B. E001 für Controller-Fehler, E004 für Gasgriff-Fehler). Konsultieren Sie bei anhaltenden Problemen den Heybike-Support.
