Bedienungsanleitung für VEVOR 3T*1.5M Hebeschlingen
Schnellstartanleitung für VEVOR 3T*1.5M Hebeschlingen. Enthält Sicherheitshinweise, Traglasttabellen, Installationsschritte, Betriebsanweisungen und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Sicherheits- und Betriebshinweise für die VEVOR Hebeschlingen (Modell 3T*1.5M). Vor der Verwendung ist es zwingend erforderlich, die Traglastgrenzen zu beachten und eine wöchentliche Inspektion auf Verschleiß oder Beschädigungen durchzuführen.
Sicherheitshinweise
- Lesen Sie die Anleitung vor der ersten Benutzung sorgfältig durch.
- Verdrehen oder verknoten Sie die Schlingen nicht.
- Überschreiten Sie niemals die angegebene Nennlast (WLL).
- Während des Hebevorgangs darf sich niemand unter der Last oder im Schwenkbereich aufhalten.
- Tragen Sie während der Arbeit stets Schutzhelme und Handschuhe.
- Führen Sie wöchentlich (oder alle 50 Betriebsstunden) eine Inspektion durch. Ersetzen Sie die Gurte, wenn die Dicke um mehr als 20% abgenommen hat.
- Überprüfen Sie Haken auf Verformungen, Risse oder lockere Verbindungen.
Modell und Parameter
Das Modell 3T*1.5M besteht aus Polyester und Stahl. Die Tragfähigkeit variiert je nach Winkel der vier Beine:
- 30°: 3635 lbs
- 45°: 5208 lbs
- 60°: 6600 lbs
Die Riemenlänge beträgt 150 cm (5 Fuß).
Installation und Inbetriebnahme
- Überprüfen Sie die Schlingen und Haken auf Schäden oder Risse.
- Befestigen Sie die Heberinge sicher am Kran oder Hebehaken.
- Führen Sie einen Probelauf ohne Last durch, um die Funktion der Verriegelung und die Stabilität zu prüfen.
- Der Winkel zwischen Schlinge und horizontaler Ebene sollte idealerweise größer als 45° sein.
- Simulieren Sie den Hebevorgang mit einem Testgewicht, heben Sie es 1-2 Meter an und lassen Sie es 3-5 Minuten schweben, um die Stabilität zu verifizieren.
Betrieb
- Stellen Sie sicher, dass der Arbeitsbereich frei von Hindernissen ist und die Kapazität des Hebegeräts ausreicht.
- Verbinden Sie die Haken mit den Anschlagpunkten der Last und verriegeln Sie den Haupthebering am Hebegerät.
- Heben Sie die Last langsam und mit konstanter Geschwindigkeit an, vermeiden Sie ruckartige Bewegungen.
- Nach dem Absetzen der Last reinigen Sie die Ausrüstung und tragen Sie bei Bedarf ein Rostschutzmittel auf die Haken auf.
Wartung
Lagern Sie die Hebeschlingen in einer Umgebung ohne chemische Substanzen bei Temperaturen zwischen -40°C und 100°C.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Dickenverlust der Gurte um mehr als 20%
Die Schlinge muss sofort ausgetauscht werden.
Deformierte, gerissene oder lockere Haken
Stoppen Sie die Verwendung sofort und ersetzen Sie die beschädigten Teile.
Jammern oder ungewöhnliche Geräusche beim Heben
Stoppen Sie die Maschine sofort und führen Sie eine Inspektion durch.
Vor der Verwendung
- Prüfen Sie, ob die Hebegurte unbeschädigt sind.
- Stellen Sie sicher, dass die Haken nicht verformt oder gerissen sind.
- Kontrollieren Sie, ob alle Verbindungsteile fest sitzen.
- Verifizieren Sie, dass die Tragfähigkeit des Hebegeräts für die Last ausreicht.
- Räumen Sie den Arbeitsbereich von Hindernissen frei.
Technische Daten in der Praxis
- WLL (Working Load Limit)
- Die maximale Arbeitslast, die unter keinen Umständen überschritten werden darf.
- Winkel (30°, 45°, 60°)
- Der Winkel der Schlingenbeine beeinflusst die maximale Tragkraft; je steiler der Winkel, desto höher die Belastbarkeit.
Abbildungen und Diagramme

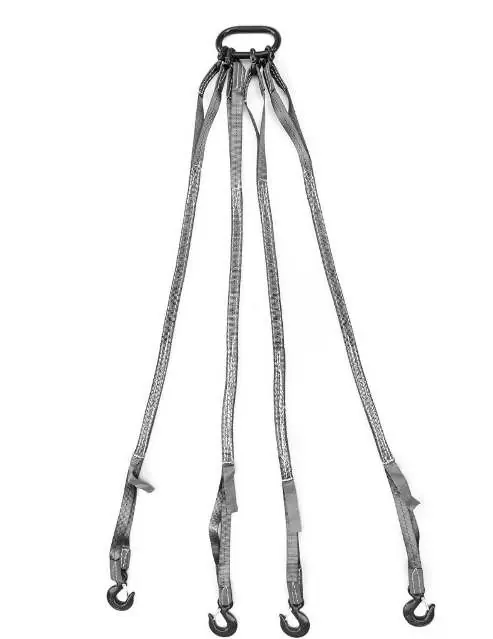

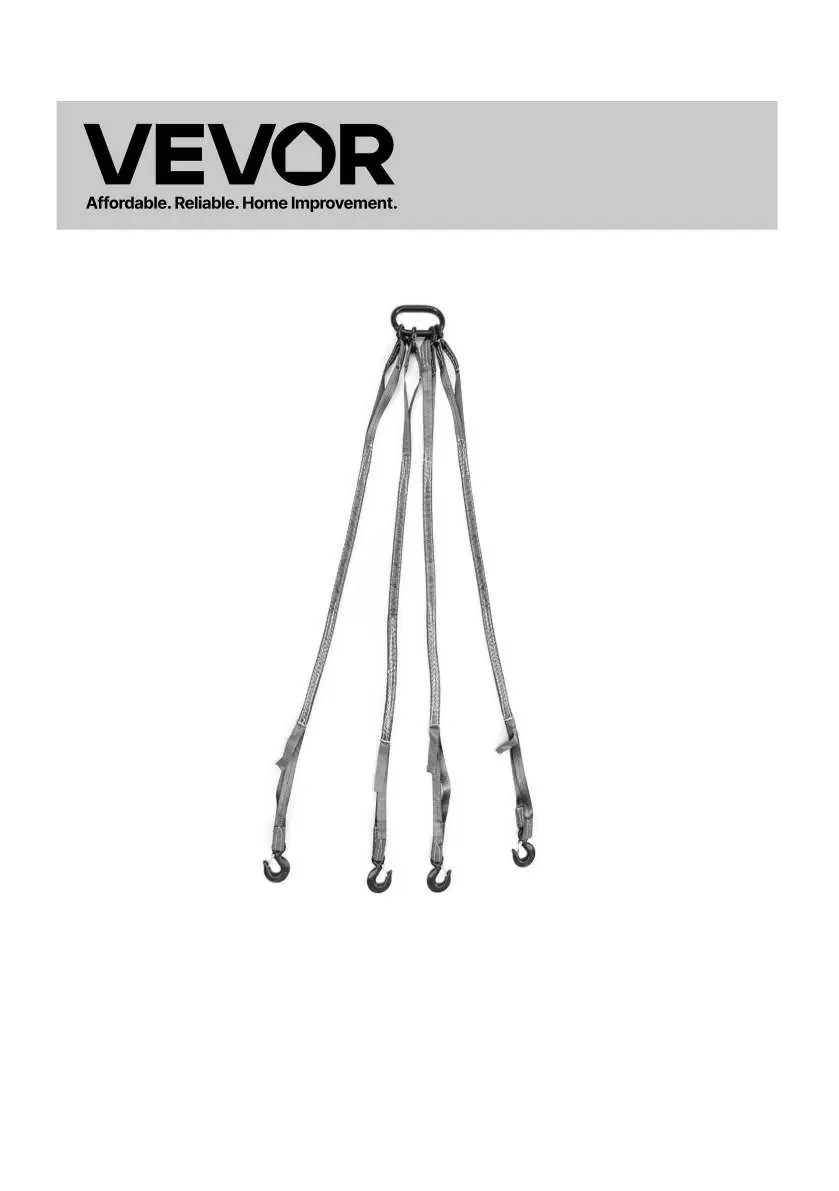

- Die Abbildungen zeigen den Aufbau der Hebeschlingen mit Haupthebering, Butterfly-Schnalle, Riemen und Haken.
- Die Pfeile im Diagramm verdeutlichen die korrekte Anordnung der Komponenten für den sicheren Einsatz.
Modellkompatibilität
- Nur für den Einsatz mit Hebegeräten geeignet, deren Kapazität dem Gesamtgewicht der Last entspricht.
- Nicht für den Kontakt mit aggressiven chemischen Substanzen geeignet.
