Bedienungsanleitung für Hansgrohe Rainfinity Kopfbrause 360 1jet mit Wandanschluss
Erfahren Sie alles über die Hansgrohe Rainfinity Kopfbrause 360 1jet mit Wandanschluss. Technische Daten, Installationsbeispiele und Ersatzteilliste für eine optimale Nutzung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe Rainfinity 360 1jet ist eine Kopfbrause mit PowderRain-Strahlart, die für die Wandmontage konzipiert ist. Sie benötigt einen Mindestfließdruck von 2 bar und ist nicht für Durchlauferhitzer geeignet. S. 1
Wichtigste Schritte
- Reinigung des Brausekopfes S. 1
Probleme und Lösungen
Filterdichtung prüfen und reinigen.
S. 4Wartung und Reset
- Der Brausekopf ist zur Reinigung abnehmbar. Die Filterdichtung (Pos. 7) sollte bei Bedarf gereinigt werden. S. 1, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Durchflussmenge | 21 l/min | bei 3 bar | S. 1 |
| Brausekopfgröße | 360 mm | Durchmesser | S. 1 |
| Anschlussgewinde | G 1/2 | Standardanschluss | S. 1 |
Wo es im PDF steht
- Produktmerkmale und technische Daten S. 1
- Installationsbeispiele S. 2
- Explosionszeichnung S. 3
- Ersatzteilliste S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Hansgrohe Rainfinity Kopfbrause 360 1jet mit Wandanschluss (Artikelnummer 26230000). Das Dokument enthält technische Spezifikationen, Installationsbeispiele sowie eine Explosionszeichnung mit Ersatzteilliste. Bitte beachten Sie, dass dieses Produkt nicht für den Betrieb mit Durchlauferhitzern geeignet ist.

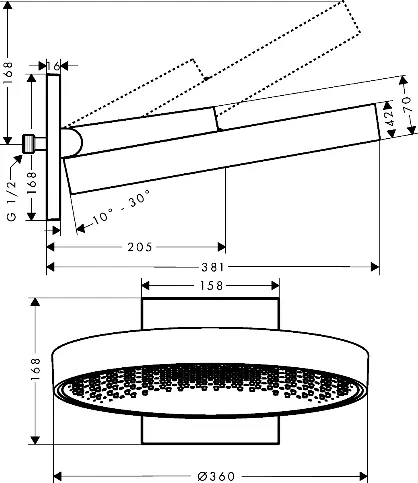

Produktmerkmale
- Strahlart: PowderRain
- Brausekopfgröße: 360 mm
- Neigungswinkel: Vertikal um 10-30° verstellbar
- Material: Metallrahmen, Aluminium-Sprühscheibe mit Graphitoberfläche
- Reinigung: Der Brausekopf ist zur Reinigung abnehmbar
Technische Daten
- Durchflussmenge: 21 l/min bei 3 bar
- Mindestfließdruck: 2 bar
- Anschlussgewinde: G 1/2
- Anschlussdimension: DN15
- Projektion: 381 mm
Installation

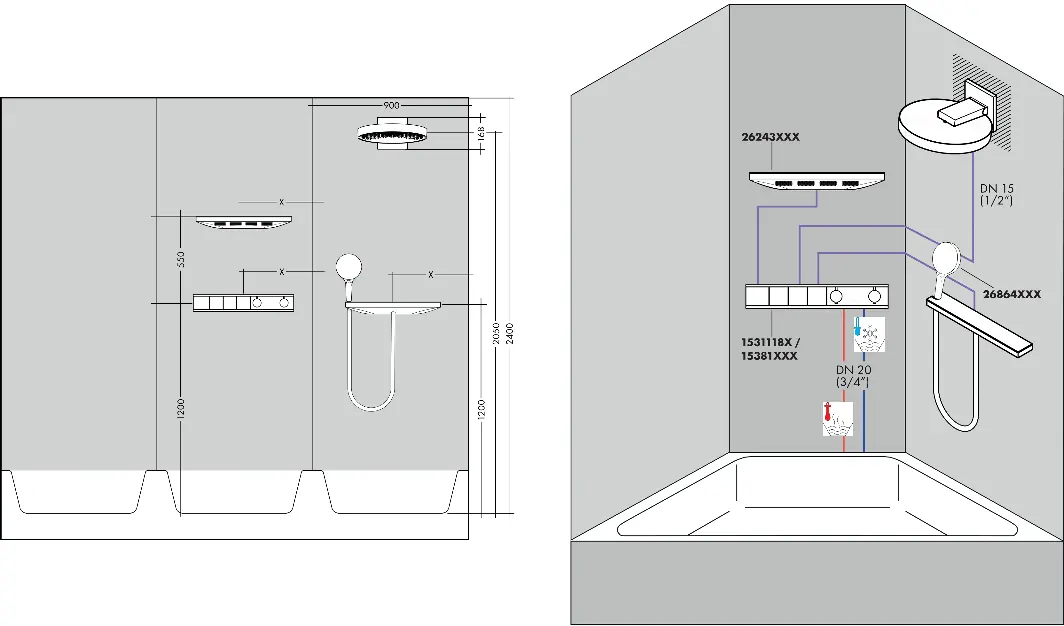

Die Installation erfolgt an der Wand. Die beiliegenden Installationsbeispiele zeigen die korrekte Anordnung der Anschlüsse und die Integration in das Duschsystem. Stellen Sie sicher, dass der Mindestfließdruck von 2 bar eingehalten wird.
Wartung und Reinigung
Der Brausekopf kann zur Reinigung abgenommen werden. Achten Sie bei der Wartung auf die Filterdichtung (Position 7 in der Ersatzteilliste), um einen optimalen Durchfluss zu gewährleisten.
Ersatzteile
Die Anleitung enthält eine detaillierte Explosionszeichnung und eine Liste der verfügbaren Ersatzteile, darunter die Installationseinheit, O-Ringe und die Filterdichtung.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Überprüfen Sie den Mindestfließdruck von 2 bar und reinigen Sie die Filterdichtung (Pos. 7).
Dieses Produkt ist nicht für den Betrieb mit Durchlauferhitzern ausgelegt.
Vor der Verwendung
- Mindestfließdruck von 2 bar sicherstellen.
- Anschlussgewinde G 1/2 prüfen.
- Kompatibilität mit dem vorhandenen Wassersystem prüfen (nicht für Durchlauferhitzer).
