Bedienungsanleitung für Hager 125A-160A RCD-Anbaublock
Schnelle Anleitung für den Hager RCD-Anbaublock (125A-160A): Montage auf MCCB, Einstellung von IΔn und Δt, monatliche Tests und elektrische Anschlüsse.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Montage, Einstellung und Wartung des Hager RCD-Anbaublocks (125A - 160A). Die Installation darf nur durch qualifiziertes Fachpersonal unter Beachtung der geltenden Sicherheitsvorschriften erfolgen.
Montage und Installation

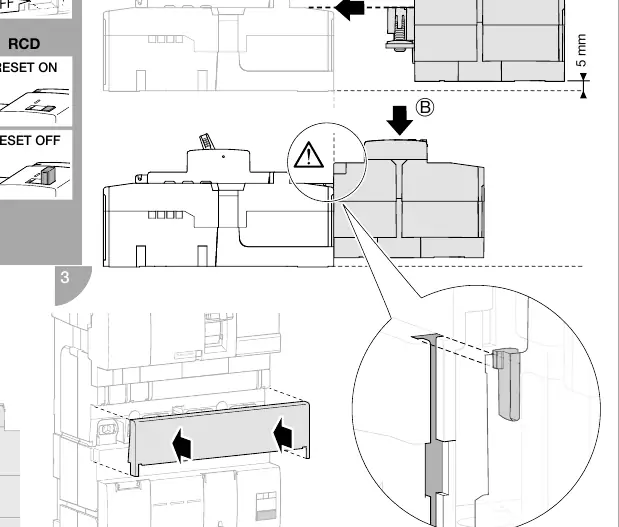

Der RCD-Anbaublock wird direkt an den Leistungsschalter (MCCB) montiert. Beachten Sie bei der Montage auf der Montageplatte den spezifischen Bohrplan für die M4-Schrauben.
- Stellen Sie sicher, dass der MCCB ausgeschaltet ist, bevor Sie mit der Montage beginnen.
- Verbinden Sie den RCD-Block mechanisch mit dem MCCB.
- Überprüfen Sie die korrekte Verriegelung und den Sitz der Verbindung.
Bedienung und Anzeigen
Das Gerät verfügt über folgende Bedienelemente und Anzeigen:
- Reset-Taste: Zur Rückstellung nach einer Auslösung.
- Test-Taste: Zur manuellen Überprüfung der Funktion.
- LED-Anzeige: Blinkendes Licht signalisiert den Betriebszustand.
- Signalisation: Zeigt Leckströme im Bereich von 25% bis 50% von IΔn an.

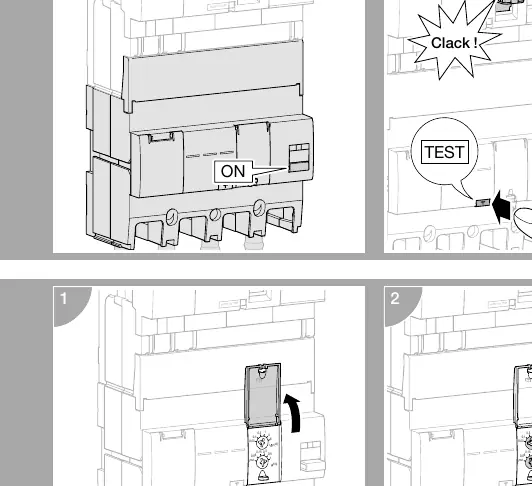

Einstellungen von IΔn und Δt
Die Auslöseparameter können über Drehschalter am Gerät konfiguriert werden:
- IΔn (Bemessungsfehlerstrom): Legt die Empfindlichkeit fest (z.B. 0,03A bis 6A).
- Δt (Zeitverzögerung): Legt die Auslöseverzögerung fest (z.B. inst. bis 1s).
- Verwenden Sie einen passenden Schraubendreher, um die Werte gemäß den Anforderungen Ihrer Anlage einzustellen.
Elektrischer Anschluss
Beim Anschluss der Leiter sind die Drehmomentvorgaben zu beachten:
- Verwenden Sie geeignete Kabelschuhe oder die mitgelieferten Klemmen.
- Achten Sie auf die korrekte Abisolierung der Leiter.
- Ziehen Sie die Schraubverbindungen mit dem vorgeschriebenen Drehmoment fest (z.B. 20 Nm für 35-50mm², 25 Nm für 50-185mm²).
Wartung und Tests
Um die Betriebssicherheit zu gewährleisten, sind regelmäßige Prüfungen erforderlich:
- Monatlicher Test: Betätigen Sie die Test-Taste monatlich, um die Auslösefunktion zu prüfen.
- Dielektrischer Test: Kann zur Überprüfung der Isolationsfestigkeit durchgeführt werden.
Zubehör und Erweiterungen
Für spezielle Anforderungen sind Zubehörteile erhältlich:

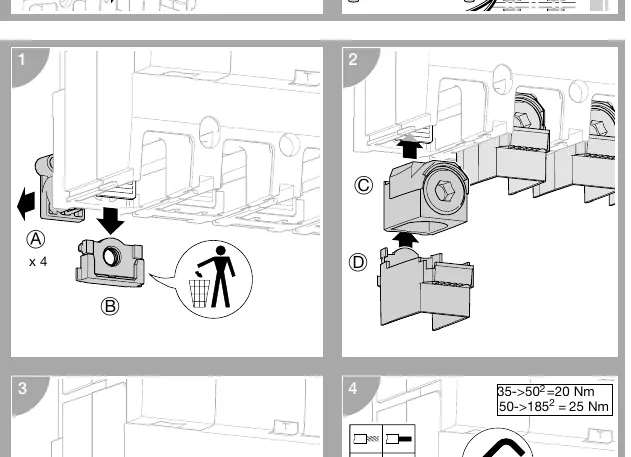

- Al-Käfigklemmen für Aluminiumleiter.
- Verlängerte Anschlüsse und Spreizer für eine einfachere Verdrahtung.
Praktische Hilfe
Typische Probleme
RCD löst nicht aus beim Test
Prüfen Sie die Stromversorgung und ob der MCCB korrekt eingeschaltet ist. Wiederholen Sie den Test.
LED blinkt nicht
Überprüfen Sie, ob das Gerät korrekt mit Spannung versorgt wird und ob der MCCB geschlossen ist.
Vor der Verwendung
- Stellen Sie sicher, dass der MCCB ausgeschaltet ist.
- Prüfen Sie die Kompatibilität des RCD-Blocks mit dem MCCB.
- Überprüfen Sie die Bohrungen gemäß dem Plan.
- Stellen Sie sicher, dass alle Anschlüsse fest sitzen.
- Prüfen Sie die Einstellungen von IΔn und Δt vor Inbetriebnahme.
Abbildungen und Diagramme

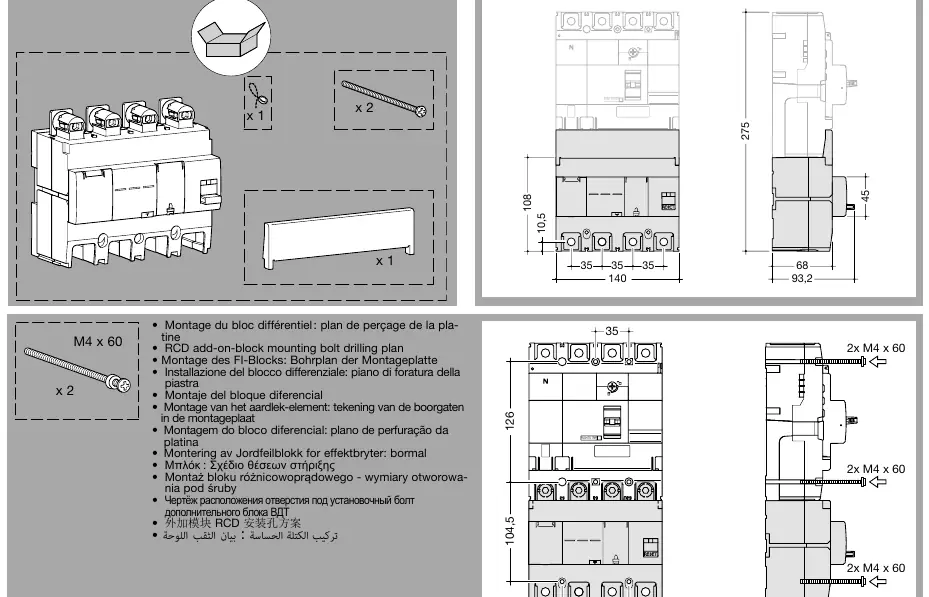

- Montageplan: Zeigt die Bohrungen für die M4-Schrauben.
- Einstellungs-Panel: Zeigt die Drehschalter für Strom und Zeit.
- Anschlussdiagramm: Zeigt die korrekte Verdrahtung und Drehmomentvorgaben.
Modellkompatibilität
- Nur für die Verwendung mit kompatiblen Hager MCCB-Leistungsschaltern.
- Beachten Sie die spezifischen Drehmomentvorgaben für unterschiedliche Leiterquerschnitte.
