Hager 100A Lasttrennschalter mit Überspannungsschutz Typ 2

Installationsanleitung für den Hager 100A Lasttrennschalter mit Überspannungsschutz Typ 2 (Modelle VA4T2SDSPD, VA4T2SDSPDD). Enthält wichtige Hinweise zur korrekten Verkabelung, Drehmomentvorgaben und Interpretation der Fehleranzeige.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und den Betrieb des Hager 100A Lasttrennschalters mit Überspannungsschutz Typ 2 (Modelle VA4T2SDSPD und VA4T2SDSPDD). Das Gerät ist für den Einsatz in TN- und TT-Netzsystemen konzipiert. Achten Sie bei der Installation zwingend auf das vorgeschriebene Drehmoment von 3,6 Nm und verwenden Sie einen PZ 2 Schraubendreher.

Installation und Verkabelung

Die Installation muss durch qualifiziertes Personal erfolgen. Befolgen Sie diese Schritte:

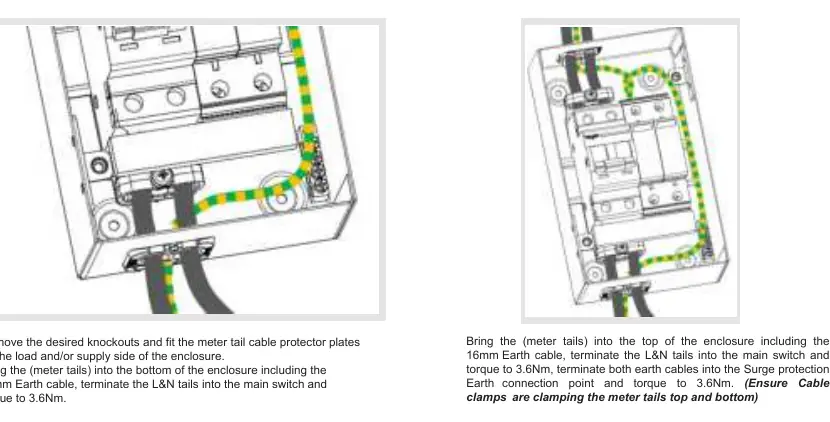

Verkabelungsschema für die Installation
Verkabelungsschema für die Installation
  1. Entfernen Sie die gewünschten Ausbrechöffnungen am Gehäuse.
  2. Montieren Sie die Kabelschutzplatten für die Zuleitung und/oder den Lastabgang.
  3. Führen Sie die Zuleitung (Meter Tails) sowie das 16 mm² Erdungskabel in den unteren Bereich des Gehäuses ein.
  4. Schließen Sie die L- und N-Leiter an den Hauptschalter an und ziehen Sie die Schrauben mit einem Drehmoment von 3,6 Nm fest.
  5. Führen Sie die Zuleitung (Meter Tails) sowie das 16 mm² Erdungskabel in den oberen Bereich des Gehäuses ein.
  6. Schließen Sie die L- und N-Leiter an den Hauptschalter an (3,6 Nm).
  7. Schließen Sie beide Erdungskabel an den Erdungsanschlusspunkt des Überspannungsschutzes an und ziehen Sie diese mit 3,6 Nm fest.
  8. Stellen Sie sicher, dass die Kabelklemmen die Zuleitungen sowohl oben als auch unten fest umschließen.

Fehleranzeige

Das Gerät verfügt über eine integrierte Fehleranzeige. Wenn die Anzeige auf RED/DEFECT steht, ist das Gerät defekt und muss ausgetauscht werden.

Fehleranzeige und Austauschhinweis
Fehleranzeige und Austauschhinweis

Technische Daten

  • Netzsystem: TN / TT
  • SPD-Klasse: Typ 2 (gemäß IEC 61643-11 / EN 61643-11)
  • Nennspannung (Un): 230/400 V AC, 50/60 Hz
  • Max. Dauerspannung (Uc): 275 V AC (L-N) / 260 V AC (N-PE)
  • Nennableitstoßstrom (In): 20 kA (8/20 µs)
  • Max. Ableitstoßstrom (Imax): 40 kA (8/20 µs)
  • Montage: DIN-Schiene 35 mm
  • Schutzart: IP20
  • Betriebstemperatur: -40 °C bis 80 °C

Praktische Hilfe

Typische Probleme

Rote Anzeige (DEFECT)

Das Gerät ist defekt und muss ausgetauscht werden.

Vor der Verwendung

  • Sicherstellen, dass das Stromnetz TN oder TT ist.
  • PZ 2 Schraubendreher bereithalten.
  • Drehmoment von 3,6 Nm für alle Anschlüsse einhalten.
  • Kabelklemmen oben und unten auf festen Sitz prüfen.

Technische Daten in der Praxis

Uc (L-N) 275 V AC
Maximale Dauerspannung zwischen Phase und Neutralleiter.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die korrekte Kabelführung für die Zuleitung und den Lastabgang.
  • Die Fehleranzeige befindet sich am Gerät und zeigt bei roter Markierung einen Defekt an.

Modellkompatibilität

  • Geeignet für TN- und TT-Netzsysteme.
  • Montage auf 35 mm DIN-Schiene.
