Bedienungsanleitung für Motorschutzschalter Allen-Bradley 140MT-C3E
Schnellstartanleitung und Installationshandbuch für den Motorschutzschalter Allen-Bradley 140MT-C3E. Erfahren Sie alles über Verdrahtung, Sicherheitshinweise, technische Daten und Ex-Schutz-Informationen.
Inhaltsverzeichnis

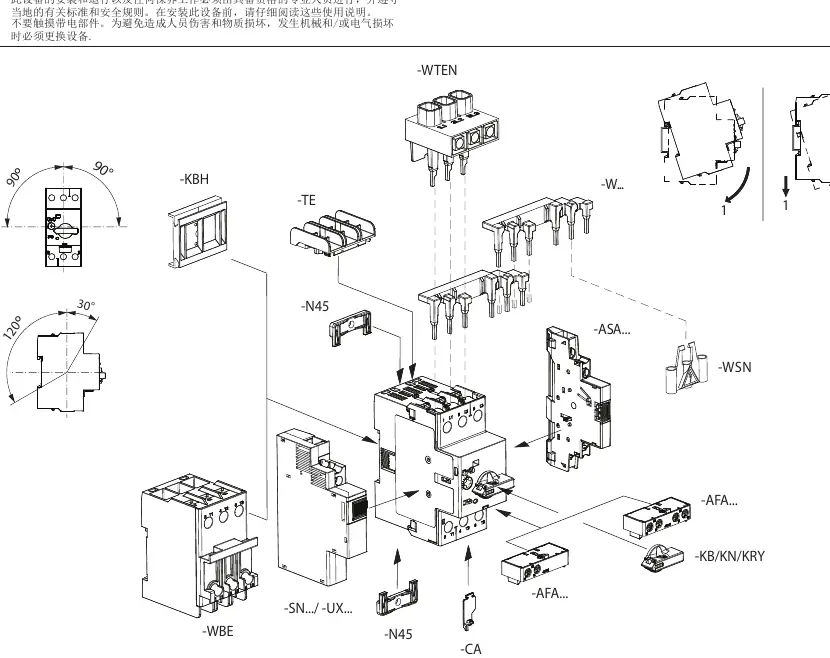

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Motorschutzschalter der Serie Allen-Bradley 140MT. Die Installation, Inbetriebnahme und Wartung darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung lokaler Normen und Sicherheitsvorschriften erfolgen. Das Gerät darf nicht unter Spannung berührt werden. Bei mechanischen oder elektrischen Schäden muss das Gerät ausgetauscht werden.

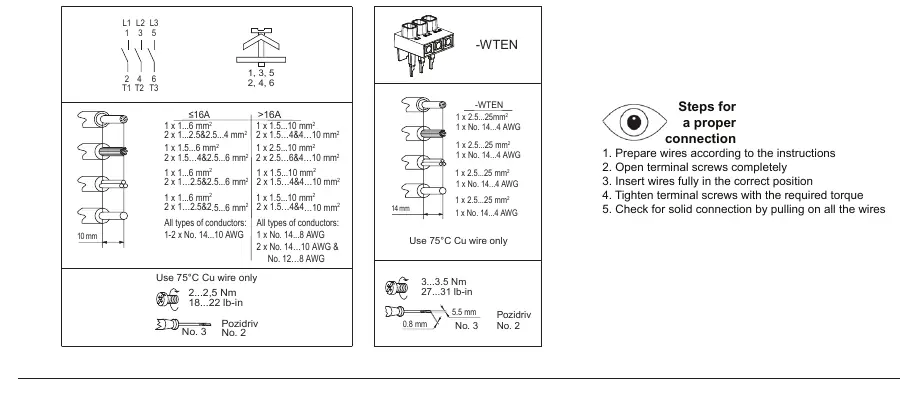

Installation und Verdrahtung
Für eine ordnungsgemäße Installation sind folgende Schritte zu beachten:
- Leitungen gemäß den Anweisungen vorbereiten.
- Klemmschrauben vollständig öffnen.
- Leiter vollständig in die korrekte Position einführen.
- Klemmschrauben mit dem erforderlichen Drehmoment festziehen (siehe technische Daten).
- Festsitz der Verbindung durch Ziehen an allen Leitern prüfen.
Verwenden Sie ausschließlich 75°C Kupferleiter (Cu). Beachten Sie die Mindestabstände zu geerdeten Teilen oder Wänden (X1, X2, Y), die in der beiliegenden Tabelle aufgeführt sind.
Betrieb und Einstellungen
Der Motorschutzschalter dient als manueller Motorstarter. Bei 1- oder 2-Phasen-Anwendungen ist der Strom auf 105% des Motorstroms einzustellen. Achten Sie darauf, die Einstellung nicht außerhalb der Skala vorzunehmen.
Ex-relevante Informationen
Für Anwendungen in explosionsgefährdeten Bereichen (Ex-Zonen) gelten besondere Anforderungen:
- Der Typ 140MT-D9N ist nicht für Ex-Anwendungen geeignet.
- Die Ex-Schutzfunktion ist nur bei korrekter Installation und Einhaltung der Wartungsintervalle (gemäß 60079-17) gewährleistet.
- Reparaturen an 140MT-C/D Geräten sind nicht zulässig, da der Ex-Schutz danach nicht mehr garantiert werden kann.
- Betriebstemperatur: -25°C bis +60°C.
Wartung und Sicherheit
Das Gerät enthält keine vom Benutzer zu wartenden Teile. Bei Defekten muss das Gerät ersetzt werden. Überprüfen Sie regelmäßig den festen Sitz aller Klemmen und Sammelschienenanschlüsse. Nach einem Kurzschluss oder einer Überlastauslösung müssen die stromführenden Teile und Komponenten auf Schäden untersucht und bei Bedarf ersetzt werden.
Praktische Hilfe
Typische Probleme
Gerät löst aus
Ursache der Unterbrechung prüfen (Kurzschluss/Überlast). Stromführende Teile auf Schäden untersuchen und ggf. ersetzen.
Ex-Schutz nicht gewährleistet
Keine Reparaturen am Gerät durchführen. Bei Defekt Gerät austauschen.
Vor der Verwendung
- Qualifiziertes Personal für Installation sicherstellen.
- Spannungsfreiheit vor Arbeiten prüfen.
- Leitungsquerschnitte gemäß Tabelle wählen.
- Anzugsdrehmomente für Klemmen einhalten (3-3.5 Nm).
- Mindestabstände zu geerdeten Teilen einhalten.
- Nur 75°C Kupferleiter verwenden.
Technische Daten in der Praxis
- Umgebungstemperatur
- Betrieb von -25°C bis +60°C.
- VFD-Frequenz
- Ausgangsfrequenz < 400Hz, PVM-Frequenz < 4kHz.
Abbildungen und Diagramme
- Verdrahtungsschema zeigt Anschluss L1, L2, L3 und T1, T2, T3.
- Abstandstabelle für Wandmontage (X1, X2, Y) zur Einhaltung der Sicherheitsabstände.
Modellkompatibilität
- 140MT-D9N nicht für Ex-Anwendungen geeignet.
- Nur für den Einsatz auf der Lastseite des Abzweigstromkreises.
