Bedienungsanleitung für Cell2 Raiden DC Lightbar
Erfahren Sie, wie Sie die Cell2 Raiden DC Lightbar korrekt verkabeln und konfigurieren. Diese Anleitung enthält Details zu den Eingangs- und Ausgangsfunktionen, Verkabelungsplänen und der PC-Programmierung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Cell2 Raiden DC Lightbar wird durch Anlegen von +VDC an spezifische Funktionskabel gesteuert. Die Stromversorgung erfolgt über ein rotes Kabel (mit Sicherung) und ein schwarzes Kabel (Masse). S. 1, 2
Wichtigste Schritte
- Verkabelung der Stromversorgung S. 1, 2
Probleme und Lösungen
Überprüfen Sie die Kabelverbindungen auf festen Sitz.
S. 1Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Verkabelungsplan und Warnhinweise S. 1
- Funktionsbeschreibungen und Programmierung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation, Verkabelung und Konfiguration der Cell2 Raiden DC Lightbar. Es richtet sich an Installateure mit Kenntnissen in Fahrzeugelektronik. Vor der endgültigen Montage wird dringend empfohlen, alle Funktionen zu testen und zu konfigurieren.

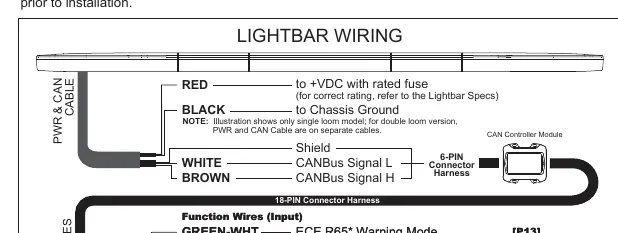

Verkabelung und Stromversorgung

- Stromversorgung: Verbinden Sie das rote Kabel über eine geeignete Sicherung mit +VDC. Verbinden Sie das schwarze Kabel mit der Fahrzeugmasse.
- CAN-Bus: Verbinden Sie die CAN-Bus-Signalleitungen (CAN-L, CAN-H) und die Abschirmung mit dem entsprechenden 6-Pin-Anschluss des CAN-Controller-Moduls.
Eingangsfunktionen
Die Funktionen werden durch Anlegen von +VDC an die entsprechenden Kabel aktiviert. Die Priorität der Funktionen ist durch [Px] gekennzeichnet, wobei P1 die höchste Priorität hat. Wenn mehrere Kabel gleichzeitig aktiviert werden, überschreibt das Kabel mit der höheren Priorität die anderen.
- Warnmodi: Steuerung von ECE R65, Warnmodus 1 und 2 über die grün-weißen, gelb-weißen und orange-weißen Kabel.
- Zusatzfunktionen: Steuerung von Take-Down-Lichtern, Alley-Lichtern (Eckleuchten), Traffic Arrow und Cut-off-Funktionen über spezifische farbige Kabel.
- Low Power: Aktivierung des Low-Power-Modus durch kontinuierliches Anlegen von +VDC an das rote Kabel.
Ausgangsfunktionen und Programmierung
Die Lightbar bietet Ausgangssignale für Warnmodi und Kontrollanzeigen. Zudem können alle Funktionen über die RAIDEN Lightbar Configuration Tool Software angepasst werden. Die Software ermöglicht die Anpassung von Blitzmustern, Farben, Prioritäten und Sensorwerten.
Sicherheitshinweise
- Verwenden Sie niemals die Stromversorgungskabel als Aktivierungsschalter.
- Stellen Sie sicher, dass alle Kabel fest verbunden sind, bevor Sie Funktionen aktivieren.
- Verwenden Sie keinen Hochdruckreiniger zur Reinigung der Lightbar, da dies die Garantie ungültig machen kann.
Herstellerinformationen
Cell2 LTD
Praktische Hilfe
Typische Probleme
Überprüfen Sie alle Kabelverbindungen auf festen Sitz und korrekte Polarität. Fehlerhafte Verbindungen können zu Fehlfunktionen führen.
Stellen Sie sicher, dass die richtige Sicherung gemäß den technischen Daten der Lightbar verwendet wird.
Vor der Verwendung
- Verkabelung gemäß Schaltplan prüfen.
- Sicherung am roten Kabel installieren.
- CAN-Bus-Verbindungen zum Controller herstellen.
- Funktionen vor der endgültigen Installation testen.
- Sicherstellen, dass keine Werkskomponenten beim Bohren beschädigt werden.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Diagramm zeigt die 18-polige Kabelbelegung für Eingangs- und Ausgangsfunktionen.
- Die Stromversorgung erfolgt über das rote Kabel (+VDC) und das schwarze Kabel (Masse).
Modellkompatibilität
- Erfordert ein Verständnis für Fahrzeugelektronik.
- PC-Programmierung erfordert die RAIDEN Lightbar Configuration Tool Software.
