Bedienungsanleitung für Ground Zero Titanium Series GZTC 165.3X-II Lautsprechersystem

Erfahren Sie, wie Sie das Ground Zero Titanium Series GZTC 165.3X-II 3-Wege-Komponentensystem korrekt installieren, verkabeln und die Frequenzweiche für optimalen Klang einstellen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das GZTC 165.3X-II ist ein 3-Wege-Komponentensystem. Die Installation erfordert eine sorgfältige Verkabelung getrennt von Stromleitungen. Die Frequenzweiche bietet Anpassungsmöglichkeiten für den Hochtonpegel (-2dB, 0dB, +2dB) und die Trennfrequenz des Mitteltöners (Low/High). S. 3, 4

Wichtigste Schritte

  • Frequenzweiche einstellen S. 3
  • Verkabelung vornehmen S. 4

Probleme und Lösungen

Störungen im Radioempfang

Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln und Antennenkabeln verlegen.

S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Belastbarkeit (RMS) 120 Watt Dauerbelastbarkeit S. 3
Impedanz 3 Ohm Elektrischer Widerstand S. 3

Wo es im PDF steht

  • Hauptmerkmale S. 1
  • Installation und Sicherheit S. 2
  • Spezifikationen und Frequenzweiche S. 3
  • Verkabelung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Frequenzweichen-Anschluss und Einstellmöglichkeiten Seite 3 Verkabelungsplan des Systems Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationshinweise, Sicherheitshinweise und technische Spezifikationen für das 3-Wege-Komponentensystem Ground Zero GZTC 165.3X-II. Die wichtigsten Schritte umfassen die fachgerechte Verkabelung, die Vermeidung von Störquellen bei der Kabelverlegung sowie die individuelle Anpassung der Frequenzweiche an die Einbausituation.

Sicherheitshinweise

  • Halten Sie alle Teile und Verpackungen von Kindern und Haustieren fern, um Erstickungsgefahr zu vermeiden.
  • Vermeiden Sie dauerhaft hohe Lautstärkepegel über 85 dB, um Gehörschäden vorzubeugen.
  • Beachten Sie, dass hohe Lautstärken die Wahrnehmung von Verkehrsgeräuschen beeinträchtigen können.
  • Lautsprecher enthalten magnetisierte Metalle und wertvolle Rohstoffe; entsorgen Sie diese nicht über den Hausmüll, sondern führen Sie sie einer lokalen Recyclingeinrichtung zu.

Installation

Bei der Installation sind folgende Punkte zwingend zu beachten:

  • Bohren: Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren.
  • Kabelverlegung: Kabel niemals über scharfe Kanten führen.
  • Störungsvermeidung: Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen.
  • Radioempfang: Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabeln verlegen.
  • Verwenden Sie stets ausreichend dimensionierte Strom- und Lautsprecherkabel.

Verkabelung

Die Verkabelung erfolgt über die mitgelieferte Frequenzweiche. Schließen Sie das Radio/den Verstärker an den Eingang (IN) an. Die Ausgänge (TW OUT, MID OUT, WF OUT) sind für den Hochtöner, Mitteltöner und Tieftöner vorgesehen. Achten Sie auf die korrekte Polarität (+/-).

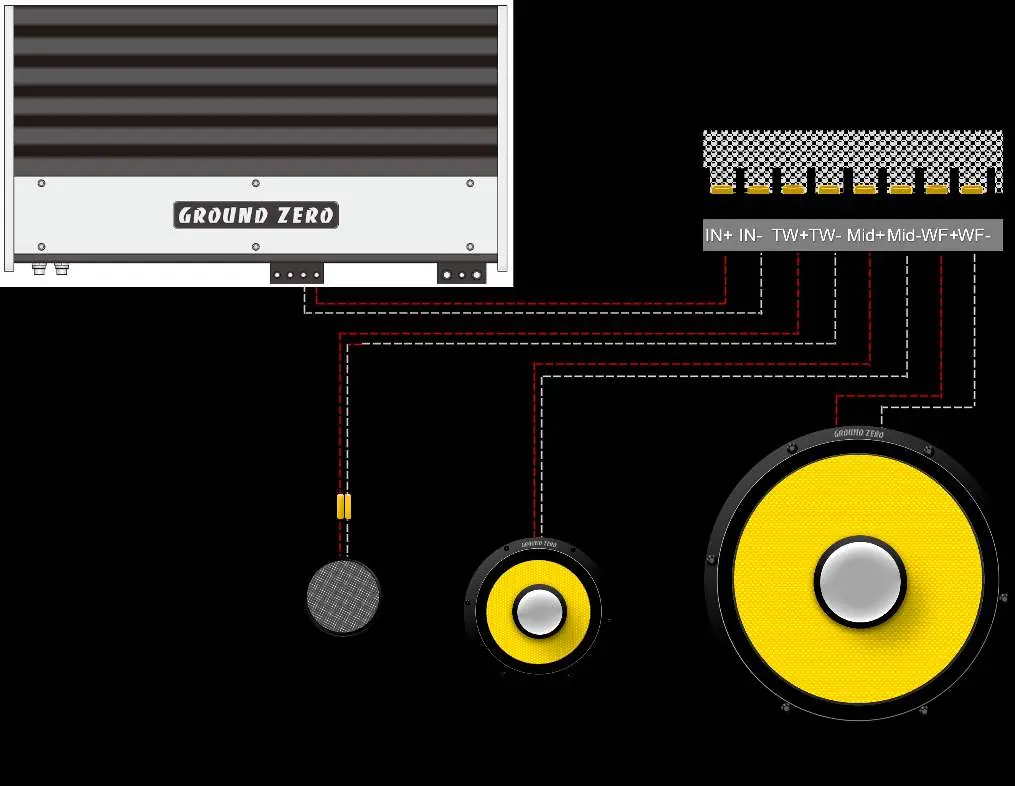

Verkabelungsplan des Systems
Verkabelungsplan des Systems

Frequenzweiche einstellen

Die Frequenzweiche ermöglicht eine Anpassung an die Einbausituation:

Frequenzweichen-Anschluss und Einstellmöglichkeiten
Frequenzweichen-Anschluss und Einstellmöglichkeiten
  • Hochtonpegel: Kann über die Steckbrücke in drei Stufen angepasst werden (-2 dB, 0 dB, +2 dB).
  • Mittelton-Trennfrequenz: Die Übergangsfrequenz des Tiefpassfilters kann über die Steckbrücke zwischen niedrig (Low) und hoch (High) gewählt werden.

Technische Daten

  • System: 3-Wege-Komponentensystem
  • Impedanz: 3 Ohm
  • Frequenzgang: 50 Hz – 22 kHz
  • Belastbarkeit (RMS): 120 Watt
  • Belastbarkeit (max.): 180 Watt
  • Wirkungsgrad (SPL): 91 dB

Herstellerinformationen

Ground Zero GmbH

Markenprofil
Herstellerwebsite https://www.ground-zero-audio.com

Praktische Hilfe

Typische Probleme

Störungen im Radioempfang

Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln und Antennenkabeln verlegen.

Beschädigung der Fahrzeugkomponenten

Vor dem Bohren sicherstellen, dass keine Leitungen (Tank, Bremse, Kabel) beschädigt werden.

Kabeldefekte

Kabel niemals über scharfe Kanten führen.

Vor der Verwendung

  • Sicherstellen, dass keine Leitungen beim Bohren beschädigt werden.
  • Kabel getrennt von Stromleitungen verlegen.
  • Geeignete Kabelquerschnitte verwenden.
  • Frequenzweiche gemäß gewünschtem Klangbild konfigurieren.

Technische Daten in der Praxis

Belastbarkeit (RMS)
120 Watt Dauerbelastbarkeit.
Frequenzgang
50 Hz bis 22 kHz Übertragungsbereich.

Abbildungen und Diagramme

  • Die Frequenzweiche verfügt über Steckbrücken zur Anpassung des Hochtonpegels (-2dB, 0dB, +2dB) und der Trennfrequenz des Mitteltöners (Low/High).
  • Der Verkabelungsplan zeigt die Verbindung von Verstärker/Radio zur Frequenzweiche und die separate Ansteuerung von Hoch-, Mittel- und Tieftöner.

Modellkompatibilität

  • Das System ist für 3-Ohm-Betrieb ausgelegt.
  • Die Frequenzweiche ist für die spezifischen Komponenten des GZTC 165.3X-II ausgelegt.
