Bedienungsanleitung für Ground Zero GZUX 165.3SQ 3-Wege-Frequenzweiche
Detaillierte Anleitung zur Ground Zero GZUX 165.3SQ 3-Wege-Frequenzweiche: Anschlusspläne, Semi-Aktiv-Betrieb, Pegelanpassung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die GZUX 165.3SQ ist eine 3-Wege-Frequenzweiche. Für den Standardbetrieb muss die WF-Steckbrücke auf 'ON' stehen. Für den Semi-Aktiv-Betrieb (Tieftöner an separater Endstufe) muss die WF-Steckbrücke auf 'OFF' gestellt werden. S. 2, 3
Wichtigste Schritte
- Pegelanpassung für Hoch- und Mitteltöner S. 3
- Umschaltung auf Semi-Aktiv-Betrieb S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Belastbarkeit | 160 Watt RMS | Maximale Dauerbelastbarkeit | S. 2 |
| Hochtonfilter | 4500 Hz | Trennfrequenz Hochtöner | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Verkabelung S. 2, 3
- Einstellungen S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Konfigurationshinweise für die 3-Wege-Frequenzweiche Ground Zero GZUX 165.3SQ. Die Frequenzweiche ermöglicht eine präzise Anpassung der Hoch- und Mitteltönerpegel sowie den Betrieb in einem semi-aktiven Modus.
Verkabelung und Anschluss
Die Frequenzweiche bietet zwei Betriebsmodi, die über die Position der Steckbrücken (Jumper) gesteuert werden:

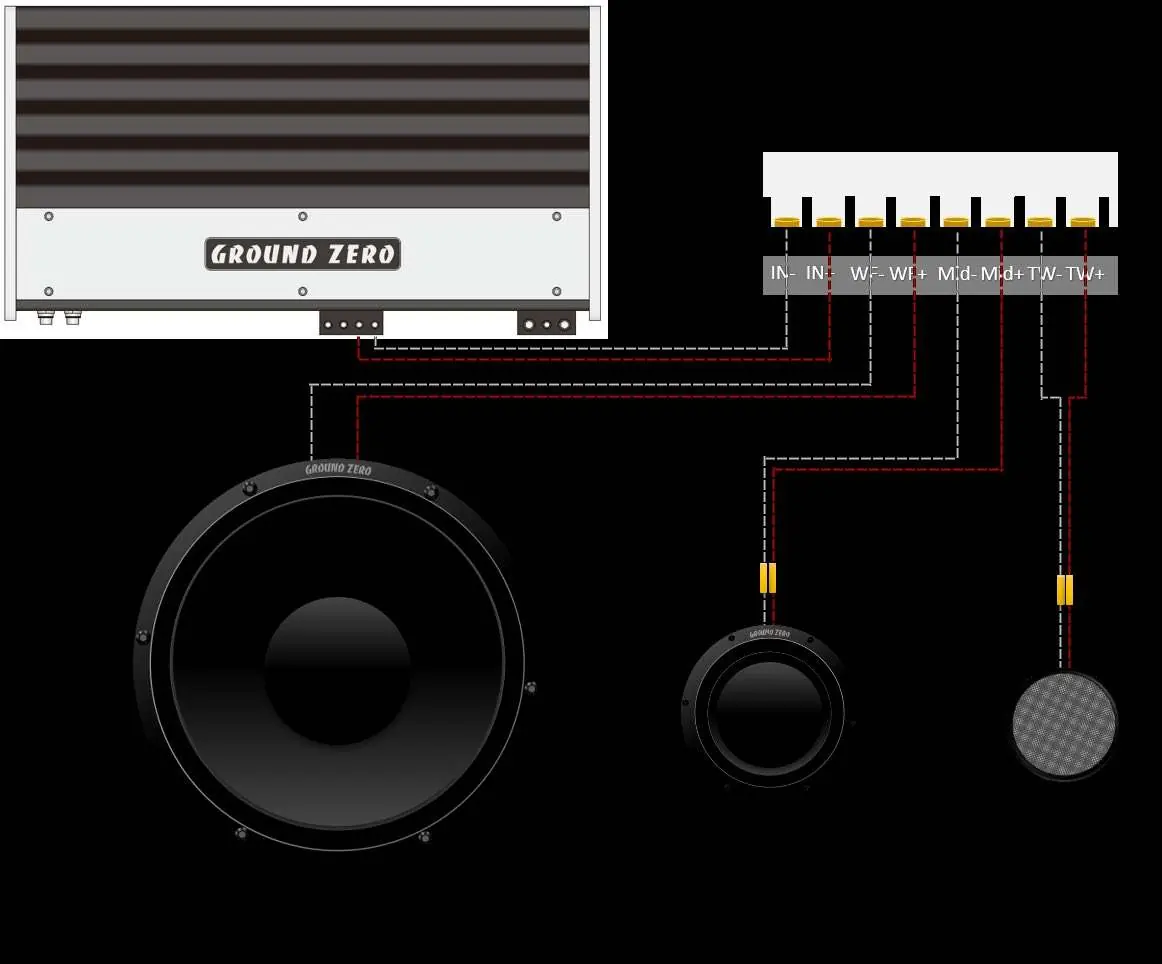

- Standard-Verkabelung: Der Tieftöner wird über die Frequenzweiche angesteuert. Die WF-Steckbrücke muss sich in der Position ON befinden.

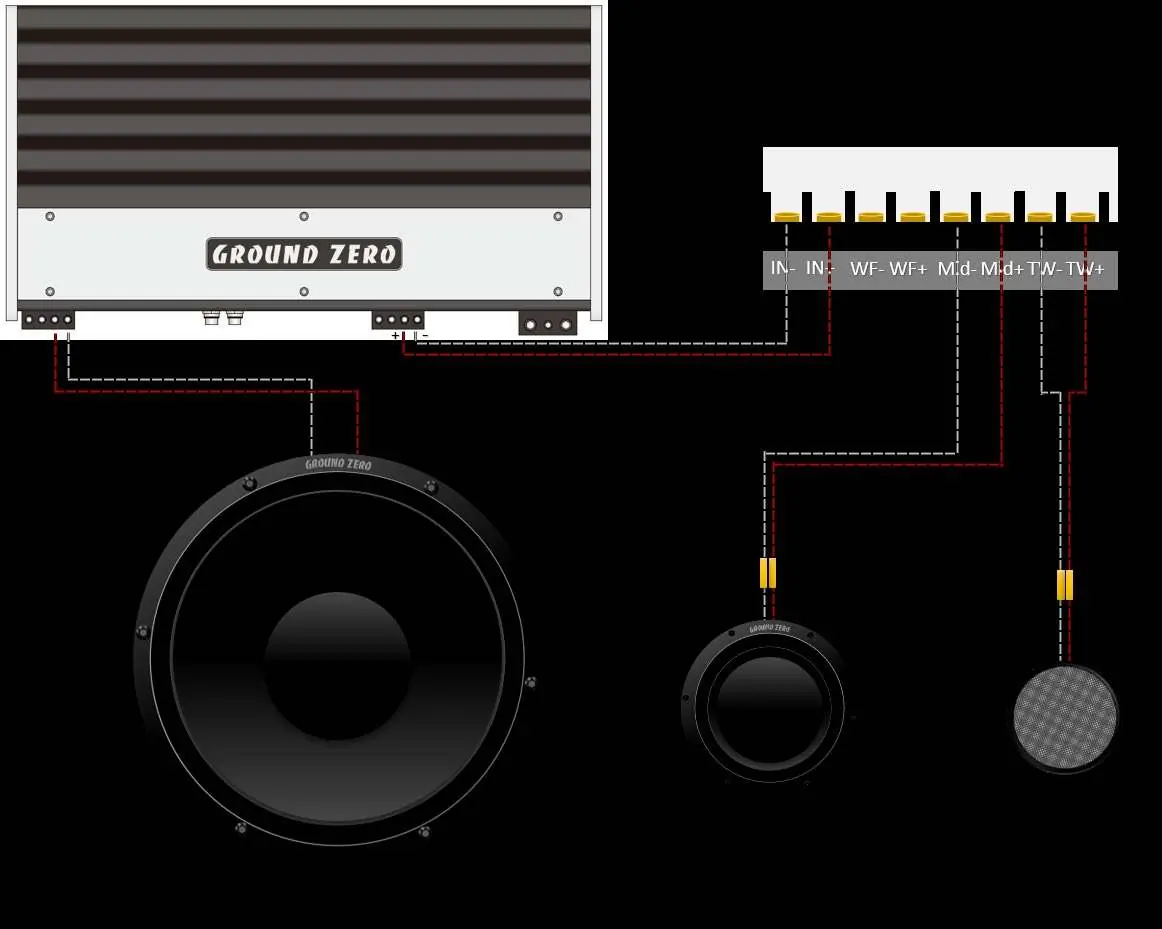

- Semi-Aktiv-Betrieb: Wenn der Tieftöner über separate Endstufenkanäle angesteuert wird, muss die WF-Steckbrücke zwingend in die Position OFF gesteckt werden. Dies deaktiviert den Tieftöner-Zweig der Frequenzweiche, sodass diese nur noch für Mittel- und Hochtöner fungiert.
Einstellungen und Konfiguration
Die Frequenzweiche ermöglicht eine individuelle Anpassung der Klangcharakteristik:
- Hochtonpegel: Kann über die Position der entsprechenden Steckbrücke in drei Stufen angepasst werden.
- Mitteltonpegel: Kann ebenfalls über die Position der entsprechenden Steckbrücke in drei Stufen angepasst werden.
Stellen Sie sicher, dass die Steckbrücken fest sitzen, um eine einwandfreie Funktion zu gewährleisten.
Technische Daten
- Typ: 3-Wege-Frequenzweiche
- Belastbarkeit: 160 Watt RMS
- Flankensteilheit: 12/6 dB/Okt.
- Hochtonfilter: 4500 Hz bei 12 dB/Okt.
- Bandpassfilter: HPF 450 Hz / LPF 4500 Hz
- Tieftonfilter: 450 Hz bei 12 dB/Okt. (6 dB/Okt. bei WF-Jumper in OFF-Position)
Sicherheitshinweise
Bitte beachten Sie, dass dauerhaft hohe Lautstärkepegel von über 85 dB zu irreparablen Gehörschäden führen können. Die Ground Zero GmbH übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder unbedachten Gebrauch entstehen. Das Produkt enthält magnetisierte Metalle und sollte am Ende seiner Lebensdauer fachgerecht entsorgt werden.
Herstellerinformationen
Ground Zero GmbH
Praktische Hilfe
Typische Probleme
Tieftöner spielt trotz Anschluss an separate Endstufe über die Frequenzweiche
Stellen Sie sicher, dass die WF-Steckbrücke auf der Frequenzweiche in die Position 'OFF' gesetzt wurde.
Klangcharakteristik der Hoch- oder Mitteltöner ist zu laut oder zu leise
Passen Sie den Pegel über die Steckbrücken (Jumper) für den Hoch- bzw. Mitteltonbereich an die gewünschte Stufe an.
Vor der Verwendung
- Überprüfen Sie die Position der WF-Steckbrücke (ON für Standard, OFF für Semi-Aktiv).
- Stellen Sie sicher, dass alle Anschlüsse (IN, TW, MID, WF) korrekt gemäß Schaltplan verkabelt sind.
- Prüfen Sie, ob die Impedanz der Lautsprecher mit der Frequenzweiche kompatibel ist.
- Stellen Sie sicher, dass die Frequenzweiche an einem sicheren Ort im Fahrzeug montiert ist.
Technische Daten in der Praxis
- 160 Watt RMS
- Maximale Dauerbelastbarkeit der Frequenzweiche.
- 450 Hz / 4500 Hz
- Trennfrequenzen für die Lautsprecherbereiche.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung zwischen Verstärker (IN), Tieftöner (WF), Mitteltöner (MID) und Hochtöner (TW).
- Die Steckbrücken-Positionen sind im Diagramm für die Pegelanpassung und den Betriebsmodus (WF ON/OFF) markiert.
Modellkompatibilität
- Geeignet für 3-Wege-Systeme.
- Semi-Aktiv-Betrieb erfordert einen Verstärker mit aktiver Frequenzweiche für den Tieftöner.
