Bedienungsanleitung für Gofanco Full HD HDMI Over IP Extender 150m

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und den Betrieb des Gofanco Full HD HDMI Over IP Extenders (EXHDIP-150). Das Gerät ermöglicht die Übertragung von 1080p HDMI-Signalen über eine Distanz von bis zu 150 Metern mittels CAT5e/6/7-Kabeln. Stellen Sie sicher, dass Sie die mitgelieferten Netzteile verwenden und die Verkabelung gemäß dem T568B-Standard durchführen.

Produktbeschreibung

Der Extender besteht aus einem Sender (TX) und einem Empfänger (RX). Er unterstützt 1-zu-1-Verbindungen oder 1-zu-Viele-Verbindungen über Gigabit-Netzwerk-Switches. Das System bietet zudem eine IR-Signalverlängerung zur Steuerung von Medienplayern von einem entfernten Standort aus.

Lieferumfang

• Kit (EXHDIP-150): Sender & Empfänger, 2x IR-Kabel (Blaster & Empfänger), 2x Netzteil, Benutzerhandbuch.
• Empfänger (EXHDIP-150RX): Empfänger, 1x IR-Empfängerkabel, 1x Netzteil, Benutzerhandbuch.

Hardware-Installation

1. Schalten Sie alle Geräte (HDMI-Quelle und Display) aus.
2. Verbinden Sie die HDMI-Quelle mit dem HDMI-IN-Anschluss des Senders.
3. Optional: Schließen Sie das IR-Blaster-Kabel an den IR-TX-Port des Senders an und richten Sie es auf den IR-Sensor der Quelle.
4. Verbinden Sie Sender und Empfänger über ein CAT5e/6-Kabel.
5. Verbinden Sie das HDMI-Display mit dem HDMI-OUT-Anschluss des Empfängers.
6. Optional: Schließen Sie das IR-Empfängerkabel an den IR-IN-Port des Empfängers an.
7. Schließen Sie die Netzteile an Sender und Empfänger an und verbinden Sie diese mit einer Stromquelle.
8. Schalten Sie alle Geräte ein.

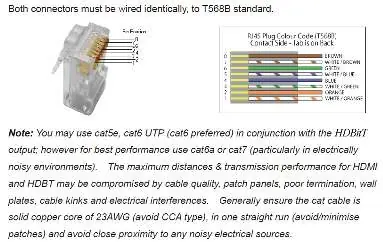

CAT-Kabelverkabelung

Für optimale Leistung und Kompatibilität wird empfohlen, beide CAT5e/6-Stecker identisch nach dem T568B-Standard zu verkabeln. Verwenden Sie vorzugsweise CAT6- oder CAT7-Kabel, insbesondere in elektrisch störanfälligen Umgebungen.

Anwendungsdiagramme

Das System unterstützt direkte 1-zu-1-Verbindungen oder 1-zu-Viele-Verbindungen über einen dedizierten Gigabit-Switch. Bei Verwendung in einem bestehenden Netzwerk wird empfohlen, ein VLAN zu erstellen, um den Datenverkehr des Extenders vom restlichen Netzwerk zu trennen.

IR-Anwendung

Zur Steuerung der HDMI-Quelle vom Standort des Empfängers aus: Verbinden Sie das IR-Blaster-Kabel mit dem Sender (TX) und das IR-Empfängerkabel mit dem Empfänger (RX).

Fehlerbehebung

• Kein Bild/Fehlermeldung: Prüfen Sie die Stromversorgung beider Einheiten und den festen Sitz des Netzwerkkabels.
• "X" auf dem Display: Stellen Sie sicher, dass die HDMI-Quelle eingeschaltet ist und versuchen Sie ein anderes HDMI-Kabel.
• Extender funktioniert nicht: Prüfen Sie die Kabellängen (HDMI-Kabel max. 5m, Netzwerkkabel max. 150m). Drücken Sie die Reset-Taste am Sender für 5 Sekunden.

Technische Daten

• Auflösung: Bis zu 1080p@60Hz
• Übertragungsdistanz: Bis zu 150m
• Stromversorgung: 5VDC/1A
• Betriebstemperatur: 5° bis 131° F (-15° bis 55° C)
