Bedienungsanleitung für gofanco 1x4 HDMI 1.4 Splitter/Extender HDExt4P-HD14

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des gofanco 1x4 HDMI 1.4 Splitter/Extenders. Das Gerät ermöglicht die Verteilung eines HDMI-Signals auf vier CAT6/7-Ausgänge sowie einen lokalen HDMI-Ausgang. Bitte beachten Sie vor der Installation die Sicherheitshinweise: Schalten Sie alle Geräte vor dem Anschließen aus, verwenden Sie nur das mitgelieferte Netzteil und vermeiden Sie den Betrieb in feuchten Umgebungen.

Produktbeschreibung

Der Splitter/Extender unterstützt HDMI 1.4 und HDCP 1.4. Er bietet eine Übertragungsdistanz von bis zu 70m bei 1080p und 50m bei 4K-Auflösung. Zu den Hauptmerkmalen gehören Power over Cable (PoC), bidirektionale IR-Steuerung, Audio-Extraktion und eine nahezu latenzfreie Übertragung.

Hardware-Installation

1. Schalten Sie alle Geräte (HDMI-Quelle und Displays) aus.
2. Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Splitters.
3. Verbinden Sie die CAT6/7-Kabel zwischen dem Splitter und den mitgelieferten Empfängern.
4. Optional: Schließen Sie ein lokales Display an den HDMI-Ausgang des Splitters an.
5. Verbinden Sie die Displays mit den HDMI-Ausgängen der CAT6/7-Empfänger.
6. Optional: Schließen Sie IR-Empfänger- und Senderkabel für die Fernsteuerung an.
7. Schließen Sie das Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose. Die Empfänger werden über das CAT-Kabel mit Strom versorgt (PoC).
8. Schalten Sie alle Geräte ein.

Verkabelung und Anschlüsse

Der Splitter verfügt über ein Frontpanel mit EDID-Schalter (5.1CH, 2.0CH, Copy Display) und eine Power-LED. Das Rückpanel enthält den HDMI-Eingang, vier CAT6/7-Ausgänge, IR-Anschlüsse, Audio-Ausgänge (S/PDIF, L/R) und den Stromanschluss. Für die CAT-Verkabelung wird der T568B-Standard empfohlen.

IR-Steuerung

Das Gerät unterstützt bidirektionale IR-Steuerung. Sie können entweder die Quelle vom Display-Standort aus steuern oder die Displays von der Quelle aus. Verbinden Sie dazu die IR-Sender und -Empfänger mit den entsprechenden IR-Ports (IR In, IR Out, IR All In) am Splitter und an den Empfängern.

Fehlerbehebung

• Schlechtes Bild oder kein Signal: Überprüfen Sie die HDMI-Kabelverbindungen und stellen Sie sicher, dass die Auflösung des Displays mit der des Splitters kompatibel ist.
• Kein Signal an CAT-Ausgängen: Prüfen Sie die Kabelverbindungen.
• Bildstörungen (Splash screen): Dies deutet oft auf beschädigte oder minderwertige HDMI-Kabel hin. Verwenden Sie hochwertigere Kabel.

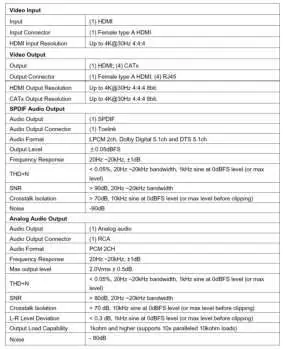

Technische Daten

Das Gerät unterstützt Auflösungen bis zu 4K@30Hz YUV 4:4:4 und 1080p@60Hz. Die Stromversorgung erfolgt über 24V DC 2.71A. Die Betriebstemperatur liegt zwischen -5°C und +55°C.
