Bedienungsanleitung für Nähmaschine Global ZZ 1366-3S-76-P

Wichtige Informationen aus der Anleitung

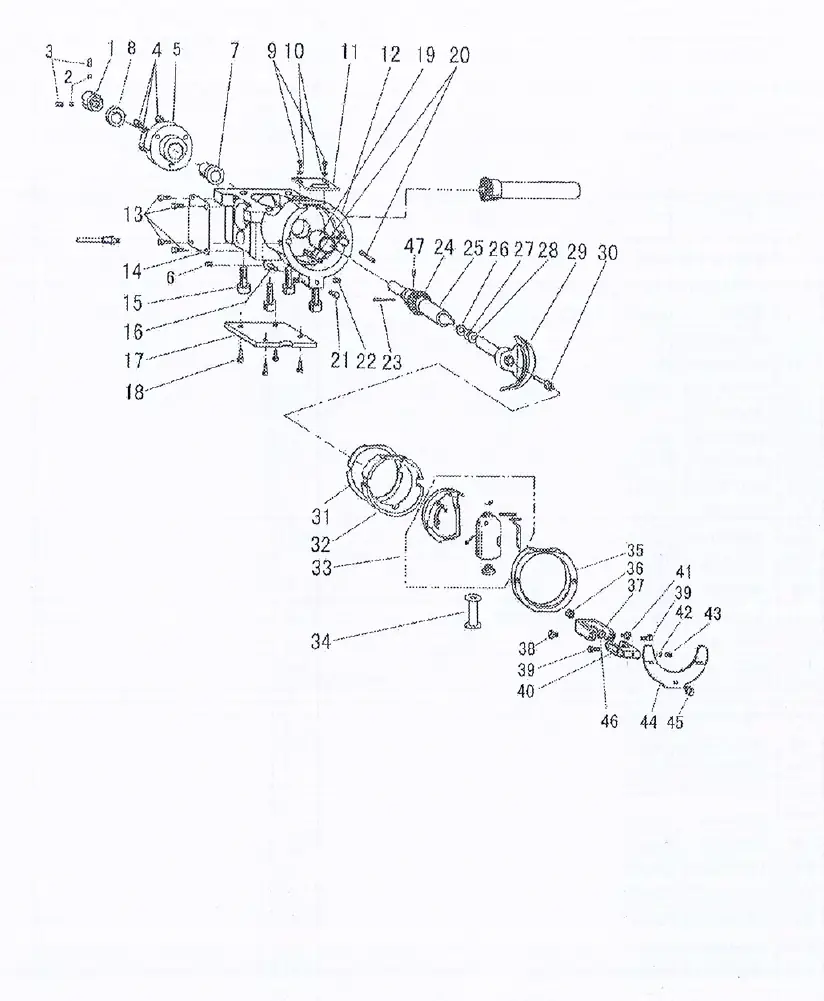

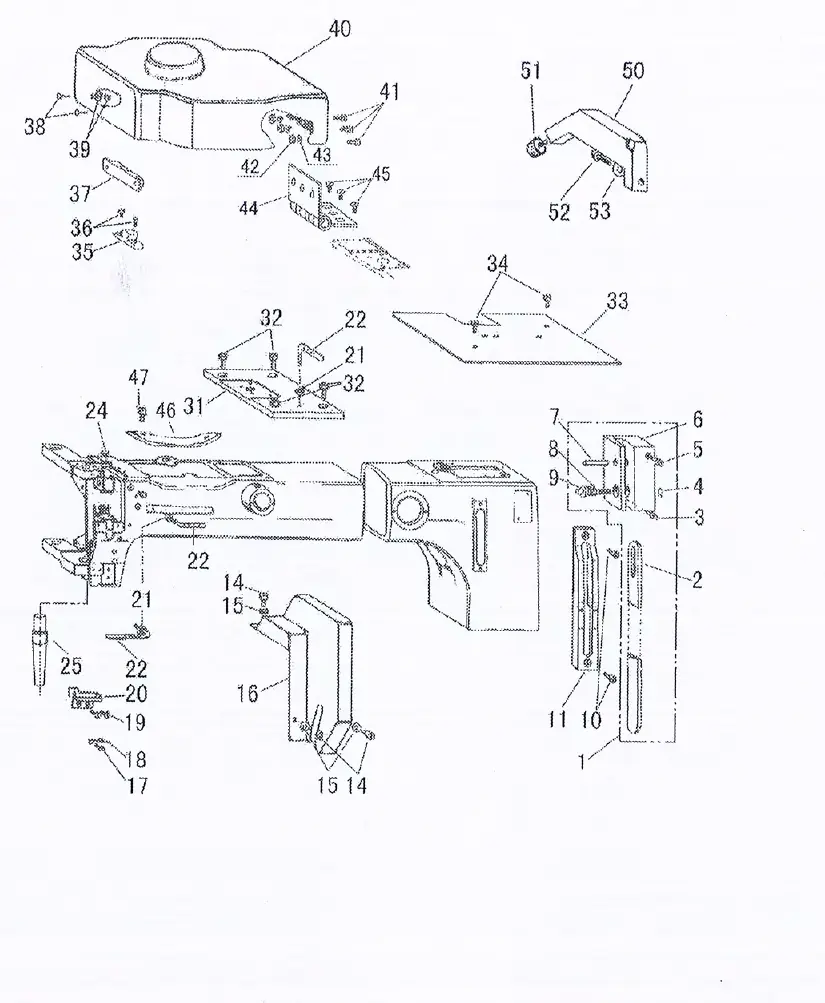

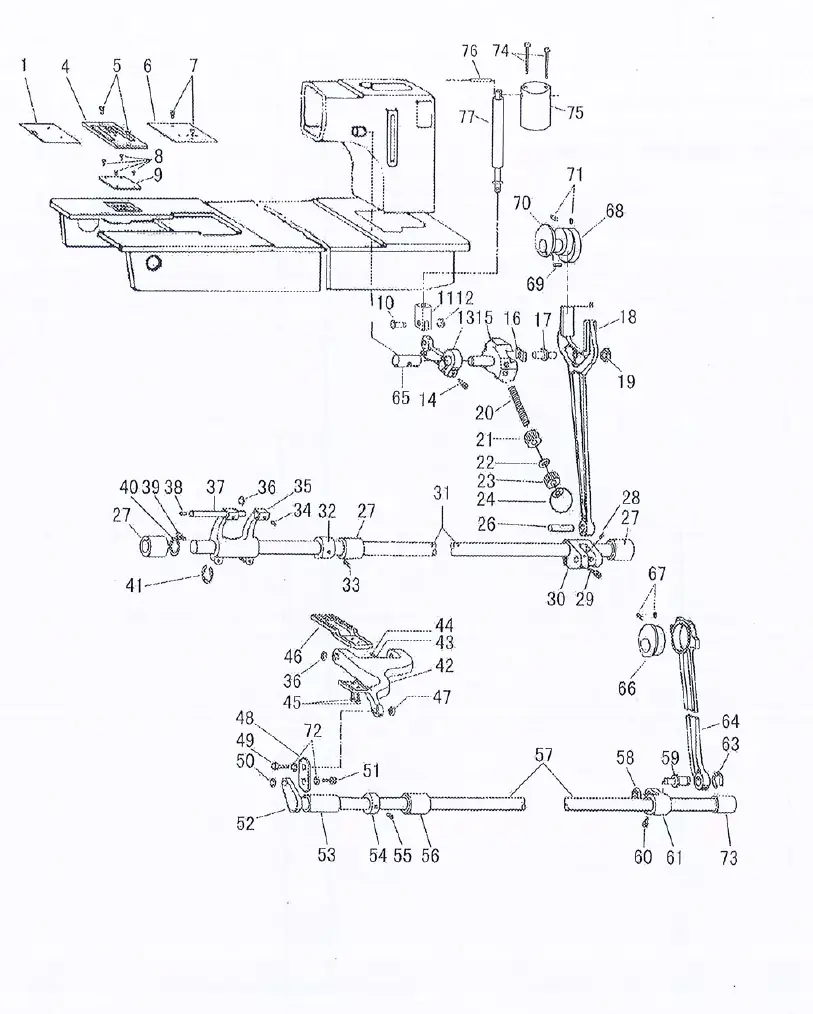

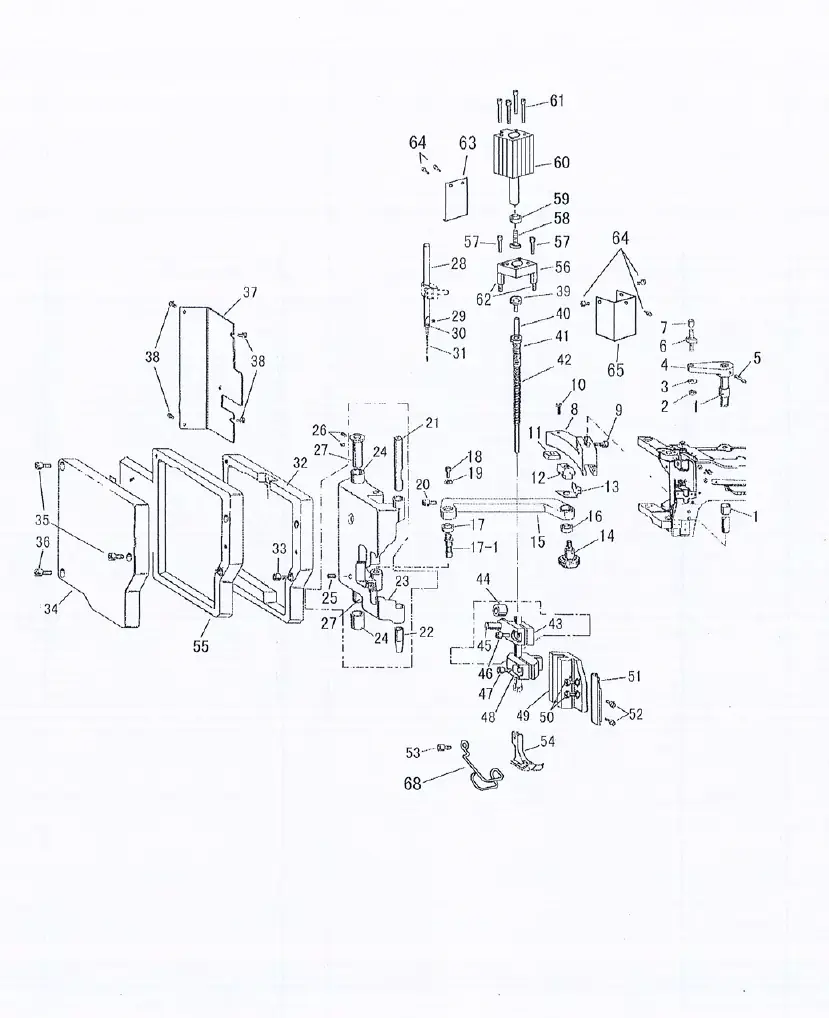

Diese Anleitung dient als technisches Handbuch und Ersatzteilkatalog für die Global ZZ 1366-3S-76-P Nähmaschine. Sie enthält wichtige Sicherheitshinweise, technische Spezifikationen, Wartungsanleitungen sowie detaillierte Diagramme für die verschiedenen Mechanismen der Maschine. Vor der Inbetriebnahme müssen alle Schmierstellen geölt werden.

Sicherheitshinweise

• Halten Sie Hände und Finger beim Einschalten und Betrieb von der Nadel und dem Bereich um das Handrad fern.
• Schalten Sie die Maschine aus, wenn sie nicht in Gebrauch ist oder wenn Sie den Arbeitsplatz verlassen.
• Schalten Sie die Maschine aus, bevor Sie den Maschinenkopf kippen, den Keilriemen installieren/entfernen oder Teile austauschen.
• Betreiben Sie die Maschine niemals ohne die installierten Schutzvorrichtungen (Riemenabdeckung, Fingerschutz, Augenschutz).
• Überprüfen Sie vor der ersten Inbetriebnahme die Drehrichtung des Handrads (gegen den Uhrzeigersinn).

Technische Daten

• Max. Nähgeschwindigkeit: 700 U/min
• Max. Stichlänge: 10 mm
• Max. Zickzack-Breite: 12 mm
• Nadeltyp: DYx3 (Standard Nr. 24-26)
• Schmierung: Manuell
• Motor: 550W drehzahlregelbarer Motor

Wartung und Betrieb

Ölen: Betreiben Sie die Maschine nicht, ohne sie an allen erforderlichen Stellen und im Reservoir ordnungsgemäß geölt zu haben.

Einfädeln: Führen Sie den Faden durch den vorgesehenen Pfad. Die Fadenspannung (Nadel- und Unterfaden) muss je nach Nähmaterial angepasst werden.

Transporteur-Höhe: Die Höhe des Transporteurs sollte je nach Nähmaterial bestimmt werden. Lösen Sie die Schraube und stellen Sie den Bereich zwischen 1,5 und 2 mm ein.

Einstellungen

Zickzack-Typ: Durch Wechseln der Kurvenscheibe (Cam) kann der Zickzack-Typ von einem Schritt auf zwei oder drei Schritte geändert werden. Lösen Sie die Schraube, entfernen Sie die Kurvenscheibe und ersetzen Sie diese durch die gewünschte.

Rückwärtsnähen und Stichkompensation: Nutzen Sie die entsprechenden Schalter für Rückwärtsnähen und Stichkompensation.

Stichlänge und Zickzack-Breite: Lösen Sie die entsprechenden Muttern, um die Breite (0-12 mm) und Länge (0-10 mm) auf der Skala einzustellen, und ziehen Sie die Muttern nach der Einstellung wieder fest.

Pneumatische und elektrische Anschlüsse

Die Maschine verfügt über pneumatische Ventile zur Steuerung von Rückwärtsnähen, Nähfußlüftung und Puller. Die Rohre sind mit A, B und C markiert und müssen entsprechend an die Steuereinheit angeschlossen werden. Elektrische Anschlüsse für das System HVP-90-4-11-220 sind in den beiliegenden Schaltplänen detailliert aufgeführt.

Parameter-Einstellungen

Vor der Verwendung müssen spezifische Parameter am Steuersystem konfiguriert werden, darunter:

• [001.L]: Max. Geschwindigkeitsbegrenzung (600)
• [004.N]: Start-Riegelgeschwindigkeit (250)
• [005.V]: End-Riegelgeschwindigkeit (250)
• [122.HL]: Maximale Geschwindigkeitsbegrenzung (750)
• [217.FLK]: Puller-Funktionsauswahl (1)
