Bedienungsanleitung für den PA-Verstärker Glemm PAA 180TMZP
Erfahren Sie, wie Sie den Glemm PAA 180TMZP PA-Verstärker sicher anschließen, bedienen und warten. Detaillierte Anleitungen zu Impedanz- und 100V-Verbindungen sowie Fehlerbehebung.
PDF-Quelle: italiano · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Glemm PAA 180TMZP ist ein PA-Verstärker mit 90W RMS Leistung. Er unterstützt sowohl niederohmige Lautsprecher (4-8-16 Ohm) als auch 70V/100V-Systeme und verfügt über Bluetooth, MP3-Player sowie mehrere Mikrofon- und AUX-Eingänge. S. 5, 19
Wichtigste Schritte
- Anschluss von Lautsprechern S. 6, 7, 8
- Fehlerbehebung bei keinem Ton S. 17
Erste Inbetriebnahme
- Gerät ausschalten, Lautsprecher korrekt anschließen (Impedanz oder 100V), dann einschalten. S. 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Ton
Verkabelung prüfen, Impedanz/Spannung kontrollieren.
S. 17Wartung und Reset
- Lüfter sauber halten, Sicherung bei Bedarf ersetzen. S. 12, 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max Power | 180W | Maximale Ausgangsleistung | S. 19 |
| RMS Power | 90W | Dauerhafte Ausgangsleistung | S. 19 |
| Impedanz | 4-8-16 Ohm | Unterstützte Lautsprecherimpedanz | S. 19 |
| Spannung | 70V/100V | Konstante Ausgangsspannung | S. 19 |
Wo es im PDF steht
- Frontpanel S. 10
- Rückpanel S. 10
- Technische Daten S. 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Glemm PAA 180TMZP ist ein professioneller PA-Verstärker, der für den Einsatz in Büros, Schulen, Geschäften und anderen öffentlichen Einrichtungen konzipiert wurde. Das Gerät unterstützt sowohl niederohmige Lautsprecher (4-8-16 Ohm) als auch 100V-ELA-Systeme. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät an ein geerdetes Stromnetz anzuschließen und die Sicherheitshinweise zu beachten.
Sicherheitshinweise
- Das Gerät arbeitet mit einer gefährlichen Netzspannung von 230V. Öffnen Sie das Gehäuse nicht.
- Der Anschluss muss durch qualifiziertes Fachpersonal erfolgen.
- Stellen Sie sicher, dass das Gerät an ein geerdetes Stromnetz angeschlossen ist.
- Verwenden Sie das Gerät nur in Innenräumen und schützen Sie es vor Feuchtigkeit, Vibrationen und Temperaturen über 45°C.
- Trennen Sie das Gerät bei Nichtgebrauch oder zur Sicherungsprüfung vom Stromnetz.
Anschlüsse und Installation
Der Verstärker bietet zwei Hauptarten der Lautsprecherverbindung:
- Impedanz-Verbindung (4-8-16 Ohm): Hierbei muss die Gesamtimpedanz der Lautsprecher mit den Ausgängen des Verstärkers kompatibel sein. Die Impedanz addiert sich bei Reihenschaltung oder teilt sich bei Parallelschaltung.
- Konstante Spannung (70V/100V): Ideal für die Beschallung mehrerer Zonen. Hierbei wird ein Kabel an den "COM"-Anschluss und das andere an den 100V-Anschluss angeschlossen. Die Summe der maximalen Leistung der Lautsprecher darf die maximale Leistung des Verstärkers nicht überschreiten.
Bedienung und Funktionen
Das Frontpanel bietet umfangreiche Steuerungsmöglichkeiten:
- Lautstärkeregler: Separate Regler für Zonen und Eingangsquellen (Mikrofone, AUX).
- Klangregelung: Einstellbare Höhen (Treble) und Tiefen (Bass).
- Medienwiedergabe: Integrierter MP3-Player mit USB-Anschluss und Bluetooth-Funktion.
- Prioritätsfunktion: Der Mikrofoneingang MIC1 verfügt über eine Prioritätsfunktion.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie bitte folgende Punkte:
- Kein Strom: Prüfen Sie die Stromversorgung, das Netzkabel und die Sicherung.
- Kein Ton: Überprüfen Sie die Verkabelung und die Impedanz- bzw. Spannungseinstellungen.
- MP3-Dateien werden nicht erkannt: Stellen Sie sicher, dass der USB-Stick im FAT32-Format formatiert ist und die Dateien im MP3-Format vorliegen.
- Überhitzung: Sorgen Sie für ausreichende Belüftung und stellen Sie sicher, dass der Lüfter nicht blockiert ist.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Prüfen Sie die Stromzufuhr, das Netzkabel und die interne Sicherung.
Kein Ton aus den Lautsprechern
Überprüfen Sie die korrekte Verkabelung an den Ausgängen und stellen Sie sicher, dass die Impedanz oder Spannung (70V/100V) korrekt konfiguriert ist.
MP3-Dateien werden nicht erkannt
Formatieren Sie den USB-Stick auf FAT32 und stellen Sie sicher, dass es sich um MP3-Dateien handelt.
Gerät schaltet sich ab oder läuft intermittierend
Das Gerät ist überhitzt. Prüfen Sie, ob der Lüfter blockiert ist und sorgen Sie für eine bessere Belüftung.
Vor der Verwendung
- Gerät vor dem Anschließen ausschalten.
- Spannung und Frequenz der Stromquelle prüfen.
- Erdung des Stromsystems sicherstellen.
- Belüftung des Geräts gewährleisten.
- Lautsprecherimpedanz oder Spannungseinstellung (70V/100V) prüfen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Frontpanel enthält Regler für Lautstärke, Bässe, Höhen sowie Bedienelemente für den MP3-Player.

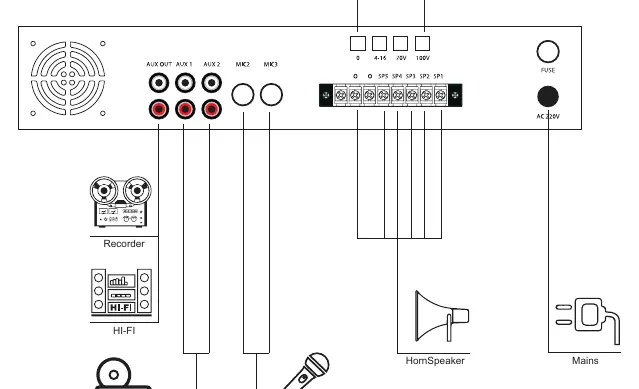

- Das Rückpanel bietet Anschlüsse für Lautsprecher (Klemmen), Mikrofone (Klinke), AUX-Quellen (RCA) und den Stromanschluss.
Modellkompatibilität
- Unterstützt 4-8-16 Ohm Lautsprecher.
- Unterstützt 70V/100V ELA-Systeme.
- USB-Sticks müssen im FAT32-Format vorliegen.
