Kurzanleitung für Behringer EUROLIVE B115D/B112D Aktiv-Lautsprecher

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung dient der schnellen Inbetriebnahme des Behringer EUROLIVE B115D/B112D Aktiv-Lautsprechersystems. Sie enthält grundlegende Sicherheitsanweisungen, Anleitungen zur Verkabelung, Bedienung der Regler sowie Informationen zur Einrichtung des optionalen Drahtlosmikrofons. Bitte beachten Sie, dass das Gerät nur von qualifiziertem Personal gewartet werden darf und nicht in der Nähe von Wasser oder Wärmequellen installiert werden sollte.

Beschreibung der Bedienelemente

Das Bedienfeld auf der Rückseite des Lautsprechers umfasst folgende Funktionen:

• POWER-Schalter: Zum Ein- und Ausschalten des Lautsprechers.
• IEC-Netzanschluss: Anschluss für das mitgelieferte Netzkabel.
• Sicherungshalter: Zugang zum Austausch der Sicherung.
• MIX OUTPUT: XLR-Ausgang zur Weiterleitung des Quellensignals an einen weiteren Lautsprecher.
• INPUT 1 & INPUT 2: Kombinierte XLR/TRS-Eingänge für Mikrofone oder Mischpultausgänge. Die Regler dienen zur Einstellung der Eingangsempfindlichkeit (Gain).
• CLIP LED: Leuchtet auf, wenn das Eingangs- oder Ausgangssignal übersteuert.
• EQUALIZER (HIGH/LOW): Regler zur Anhebung oder Absenkung der Höhen und Bässe um jeweils ±15 dB.
• WIRELESS SYSTEM: Anschluss für den optionalen Behringer Digital Wireless-Empfänger.

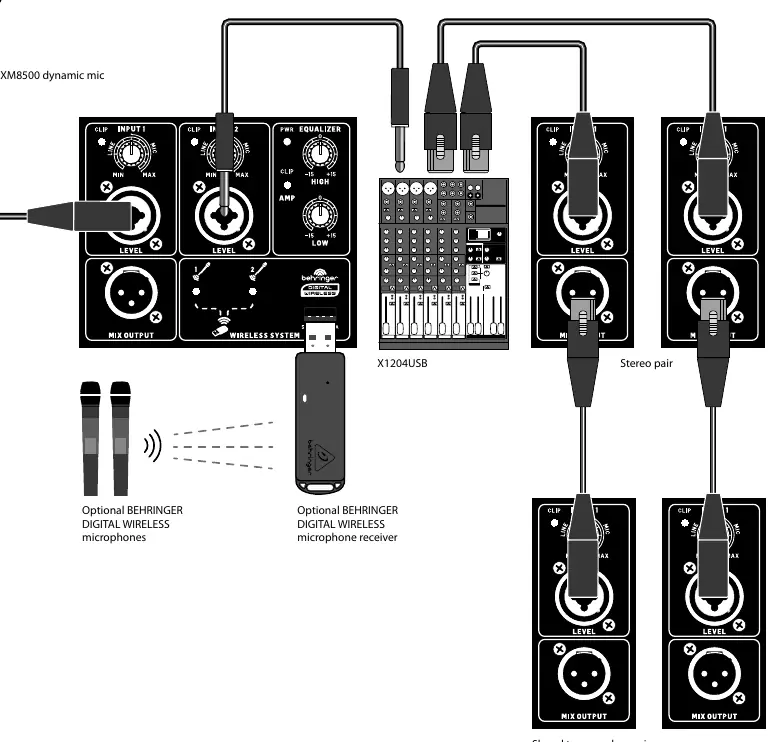

Verkabelung

Für den Anschluss von Mikrofonen oder Mischpulten verwenden Sie hochwertige symmetrische Kabel mit XLR-Steckern oder 6,3 mm Klinkensteckern. Der MIX OUTPUT ermöglicht das "Daisy-Chaining" (Reihenschaltung) mehrerer Lautsprecher mittels XLR-Kabel.

Erste Schritte

1. Platzieren Sie die Lautsprecher an der gewünschten Position (Stativ oder Bodenmonitor).
2. Stellen Sie alle notwendigen Kabelverbindungen her, bevor Sie das Gerät einschalten.
3. Schalten Sie Ihre Audioquelle (Mischpult, Mikrofon) ein.
4. Schalten Sie den Lautsprecher über den POWER-Schalter ein.
5. Spielen Sie Audio ab und stellen Sie die gewünschte Lautstärke mit dem LEVEL-Regler ein.
6. Falls die CLIP LED blinkt, reduzieren Sie den LEVEL-Regler.
7. Passen Sie bei Bedarf die HIGH- und LOW-Equalizer-Regler an.

Einrichtung des optionalen Drahtlosmikrofons

1. Stecken Sie den optionalen Behringer Digital Wireless-Empfänger in den dafür vorgesehenen USB-Anschluss.
2. Schalten Sie die Mikrofone ein (ON-Position).
3. Warten Sie, bis die Verbindung zwischen Mikrofon und Empfänger hergestellt ist (LED am Dongle leuchtet dauerhaft).
4. Regeln Sie die Lautstärke direkt an den Mikrofonen.

Technische Daten

Die Lautsprecher verfügen über eine integrierte Endstufe mit 700 W (B115D) bzw. 300 W (B112D) Spitzenleistung für den Tieftonbereich. Der Frequenzgang reicht von 45 Hz bis 20 kHz (B115D) bzw. 50 Hz bis 20 kHz (B112D). Die Stromversorgung erfolgt über einen Standard-IEC-Anschluss, wobei die Spannung je nach Region variieren kann (USA/Kanada, UK/Australien, Europa, Japan).
