Bedienungsanleitung für Gemini WPX-2000 / WPX-2000TOGO Line-Array-Lautsprechersystem
Schnelle Anleitung für das Gemini WPX-2000 und WPX-2000TOGO Line-Array-System. Erfahren Sie alles über Aufbau, Bluetooth-Kopplung, TWS-Modus, LED-Anzeigen und Batteriewartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Gemini WPX-Serie umfasst modulare Line-Array-Systeme (WPX-2000 und WPX-2000TOGO). Die Bedienung erfolgt über das rückseitige Mischpult mit Gain-Reglern, EQ und Master-Lautstärke. Der WPX-2000TOGO ist akkubetrieben und sollte alle 70 Tage geladen werden. S. 4, 5, 7
Wichtigste Schritte
- Aufbau des Systems S. 3, 6
- Bluetooth-Kopplung S. 6, 11
Erste Inbetriebnahme
- System zusammenbauen, Netzkabel anschließen (bzw. Akku laden), Lautstärke auf Minimum stellen, einschalten. S. 3, 4, 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Verzerrung / Clipping
Gain-Regler des Kanals reduzieren.
S. 4, 8
Tastenprogrammierung fehlerhaft
Werksreset durchführen (MODE & PREVIOUS/REWIND für >6 Sek. drücken).
S. 6, 12Wartung und Reset
- Werksreset: MODE & PREVIOUS/REWIND Taste für mehr als 6 Sekunden gedrückt halten. S. 6, 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| WPX-2000 Leistung | 1200W Peak (600W RMS) | Spitzen- und Dauerleistung | S. 7 |
| WPX-2000TOGO Leistung | 1000W Peak (500W RMS) | Spitzen- und Dauerleistung | S. 7 |
| Akku (WPX-2000TOGO) | 11.1V (97.68 Wh) | Batteriespezifikation | S. 2, 7 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 1
- Sicherheitshinweise S. 2, 8
- Produktübersicht S. 3, 4, 10
- Technische Daten S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die Gemini WPX-Serie, bestehend aus dem WPX-2000 und dem WPX-2000TOGO. Beide Modelle sind modulare Line-Array-Lautsprechersysteme mit integriertem 3-Kanal-Mischer, Bluetooth-Streaming und TWS-Kopplung. Der WPX-2000TOGO verfügt zusätzlich über einen integrierten Akku für den mobilen Einsatz.
Produktübersicht
Das System besteht aus einer Subwoofer-Basisstation, Array-Abstandshaltern und einer Array-Lautsprechersäule mit sechs Hochfrequenztreibern. Die Gesamthöhe ist durch die Verwendung der Abstandshalter anpassbar.
Aufbau und Installation
- Platzieren Sie die Subwoofer-Basisstation auf einem stabilen Untergrund.
- Setzen Sie die Array-Abstandshalter bei Bedarf auf die Basisstation.
- Stecken Sie die Array-Lautsprechersäule oben auf die Abstandshalter oder direkt auf die Basisstation.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen.
Bedienung des Mischpults
Das Bedienfeld auf der Rückseite bietet folgende Funktionen:
- Gain-Regler: Zur Anpassung der Kanallautstärke.
- Eingänge: XLR/1/4" Combo-Buchsen für Mikrofon, Gitarre oder Line-Signale.
- EQ: Master-Regler für Bässe und Höhen (+/- 8 dB).
- Reverb: Effekt für Kanal 2 und 3.
- Master-Lautstärke: Gesamtlautstärke mit Power- und Limiter-LED.
Bluetooth- und USB-Funktionen
Das System unterstützt Audio-Wiedergabe über USB-Sticks und Bluetooth-Streaming.
- Bluetooth-Modus: Nach dem Einschalten sucht das Gerät automatisch nach Verbindungen. Der Name lautet "GEMINI WPX SERIES".
- USB-Wiedergabe: MP3-Wiedergabe startet automatisch beim Einstecken eines USB-Sticks. Unterstützte Formate: MP3, WAV, MP2, WMA.
TWS-Modus (True Wireless Stereo)
Mit der TWS-Funktion können zwei identische WPX-Lautsprecher drahtlos gekoppelt werden.
- Beide Geräte in den BT-Modus schalten.
- Die "TWS"-Taste an beiden Geräten gedrückt halten, bis "PAIR" im Display erscheint.
- Nach erfolgreicher Kopplung fungiert ein Gerät als Master.
- Zum Trennen die "TWS"-Taste erneut gedrückt halten.
LED-Anzeigen und Status
- CLIP (Gelb): Signalüberlastung. Gain-Regler des entsprechenden Kanals reduzieren.
- POWER (Grün): Gerät ist eingeschaltet.
- LIMIT (Rot): Master-Lautstärke zu hoch. Master-Regler reduzieren, bis die LED erlischt.
Batteriewartung (nur WPX-2000TOGO)
Der WPX-2000TOGO verfügt über einen 11,1V Lithium-Akku.
- Ladezustand: Über die LED-Anzeige (100%, 75%, 50%, LOW, CHARGE) ablesbar.
- Lagerung: Bei Nichtgebrauch mindestens alle 70 Tage aufladen, um Tiefentladung zu vermeiden.
- Batteriewechsel: Schrauben an der Unterseite lösen, Akku entnehmen und durch ein identisches Modell ersetzen.
Technische Daten
- WPX-2000: 1200W Peak (600W RMS), 8" Subwoofer, 6x 2.75" HF-Treiber.
- WPX-2000TOGO: 1000W Peak (500W RMS), 8" Subwoofer, 6x 2.75" HF-Treiber, 11.1V Akku.
- Frequenzgang: 20Hz - 20KHz.
Praktische Hilfe
Typische Probleme
Verzerrter Klang
Die CLIP-LED leuchtet. Reduzieren Sie den Gain-Regler des betroffenen Eingangskanals.
LIMIT-LED leuchtet rot
Die Master-Lautstärke ist zu hoch. Reduzieren Sie den Master-Lautstärkeregler.
TWS-Kopplung schlägt fehl
Stellen Sie sicher, dass beide Geräte im BT-Modus sind, bevor Sie die TWS-Taste drücken.
Vor der Verwendung
- Überprüfen Sie, ob das Netzkabel fest angeschlossen ist.
- Stellen Sie sicher, dass die Lautsprechersäule korrekt montiert ist.
- Prüfen Sie bei WPX-2000TOGO den Akkustand.
- Stellen Sie alle Gain-Regler vor dem Einschalten auf ein niedriges Niveau.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 1200W / 1000W Peak
- Maximale kurzzeitige Ausgangsleistung des Verstärkers.
Abbildungen und Diagramme

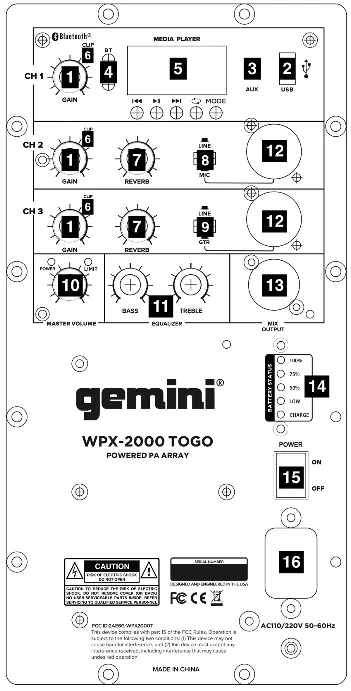

- Das Bedienfeld enthält Gain-Regler für 3 Kanäle, EQ-Regler (Bass/Treble), Master-Lautstärke und Anschlüsse für USB, AUX und XLR/Klinke.
- Die LED-Anzeigen für CLIP, POWER und LIMIT befinden sich im Master-Bereich des Mischpults.
Modellkompatibilität
- TWS-Kopplung funktioniert nur zwischen zwei identischen WPX-Modellen.
- USB-Wiedergabe unterstützt MP3, WAV, MP2 und WMA.
