Bedienungsanleitung für GIRA 2473 00 Raumtemperaturregler 24 V

Schnellstartanleitung für den GIRA 2473 00 Raumtemperaturregler. Erfahren Sie alles über Installation, Anschluss, Konfiguration der Ventilsteuerung und Offset-Anpassung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Spezifikationen und Installationsanweisungen für den GIRA 2473 00 Raumtemperaturregler (24 V). Die Montage und der elektrische Anschluss dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Das Gerät ist für die Steuerung von elektrothermischen Ventilantrieben in geschlossenen Räumen konzipiert.

Gerätekomponenten

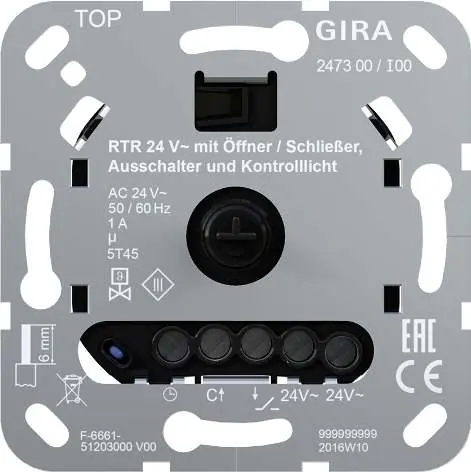

Anschlussübersicht am Reglereinsatz
Anschlussübersicht am Reglereinsatz
  • Einsatz für Raumtemperaturregler
  • Abdeckrahmen
  • Status-LED
  • Zentralplatte
  • Drehknopf
  • Interner Temperatursensor
  • Einstellringe für Temperaturbegrenzung

Installation und Anschluss

Die Montage erfolgt in einer Gerätedose gemäß DIN 49073. Empfohlene Montagehöhe: 1,50 m an Innenwänden. Vermeiden Sie die Nähe zu Wärmequellen, Zugluft oder direkter Sonneneinstrahlung.

Zulässige Leiterquerschnitte
Zulässige Leiterquerschnitte

Anschlussvorgang:

  1. Schließen Sie den elektrothermischen Ventilantrieb gemäß Schaltplan an.
  2. Optional: Anschluss des Eingangs für Absenkbetrieb (ECO) an eine zentrale Schaltuhr.
  3. Optional: Anschluss des Kühleingangs C an die Heizungssteuerung.
  4. Setzen Sie das Gerät in die Dose ein (Anschlüsse nach unten).
  5. Montieren Sie Abdeckrahmen, Zentralplatte und Drehknopf.

Betrieb und Einstellungen

Der Regler bietet verschiedene Betriebsmodi, die über den Drehknopf gesteuert werden. Die Status-LED zeigt den aktuellen Modus an: Rot (Heizen), Blau (Kühlen), Orange (Frostschutz).

Inbetriebnahme:

  • Regelverhalten: Werkseitig auf Pulsweitenmodulation (PWM) eingestellt. Kann auf Zweipunktregelung umgestellt werden.
  • Ventiltyp: Anpassung an stromlos geschlossene (NC) oder stromlos geöffnete (NO) Ventile möglich.
  • Temperaturbegrenzung: Über die Einstellringe unter dem Drehknopf kann der Einstellbereich (5–30 °C) mechanisch begrenzt werden.
  • Offset-Anpassung: Ermöglicht eine Korrektur der gemessenen Temperatur um bis zu +/- 3 °C, um die Anzeige an die tatsächliche Raumtemperatur anzupassen.

Sicherheit und Wartung

Bei Renovierungsarbeiten darf der Temperatursensor nicht verschmutzt oder überstrichen werden. Das Gerät verfügt über eine Frostschutzfunktion, die bei ausgeschalteter Regelung ein Absinken unter 5 °C verhindert.

Herstellerinformationen

Gira Giersiepen GmbH & Co. KG

Markenprofil

Praktische Hilfe

Typische Probleme

LED blinkt rot für 5 Sekunden bei Offset-Einstellung

Die vorgenommene Korrektur überschreitet den zulässigen Bereich von +/- 3 °C; die Änderung wurde verworfen.

Manuelles Umschalten zwischen Heizen und Kühlen nicht möglich

Wenn am Eingang C 24 V anliegen, ist eine manuelle Umschaltung blockiert.

Temperaturregelung reagiert nicht korrekt

Prüfen Sie, ob der Sensor durch Schmutz, Farbe oder eine ungünstige Montageposition (z.B. hinter Vorhängen) beeinträchtigt ist.

Vor der Verwendung

  • Stellen Sie sicher, dass die Versorgungsspannung 24 V AC beträgt.
  • Prüfen Sie, ob der verwendete Ventilantrieb (NC oder NO) mit der Werkseinstellung übereinstimmt.
  • Stellen Sie sicher, dass die Montagehöhe von 1,50 m eingehalten wurde.
  • Vergewissern Sie sich, dass keine Wärmequellen in unmittelbarer Nähe die Messung verfälschen.

Technische Daten in der Praxis

PWM (Pulsweitenmodulation)
Optimiertes Regelverhalten für elektrothermische Antriebe zur schrittweisen Annäherung an die Solltemperatur.
Zweipunktregelung
Einfache Regelung, bei der das Ventil erst bei einer Abweichung von +/- 0,5 °C schaltet.

Abbildungen und Diagramme

  • Bild 1 zeigt die Explosionszeichnung der Komponenten inklusive der Einstellringe für die Temperaturbegrenzung.
  • Bild 2 verdeutlicht den Anschlussplan für Ventilantrieb, Schaltuhr und Kühleingang.
  • Bild 3 zeigt die zulässigen Leiterquerschnitte für die Anschlussklemmen.

Modellkompatibilität

  • Geeignet für elektrothermische Ventilantriebe (24 V).
  • Maximal 5 Ventilantriebe anschließbar.
  • Montage nur in Gerätedosen nach DIN 49073.
