Bedienungsanleitung für GIRA 1-Gang 16 A Schaltaktor mit Binäreingang
Schnellstartanleitung für den GIRA 1-Gang 16 A Schaltaktor mit Binäreingang. Erfahren Sie alles über Montage, Anschluss, Inbetriebnahme und Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument richtet sich an elektrotechnisch unterwiesene Personen. Der GIRA 1-Gang 16 A Schaltaktor mit Binäreingang ist ein KNX-basiertes Gerät für das Gira One Smart Home System. Es dient zum Schalten elektrischer Verbraucher sowie zur Auswertung von Binäreingängen (z.B. Taster, Sensoren). Die Inbetriebnahme erfolgt ausschließlich über den Gira Project Assistant (GPA) ab Version 5.
Sicherheitshinweise
- Montage und Anschluss dürfen nur durch Elektrofachkräfte erfolgen.
- Gefahr durch Stromschlag: Das Gerät ist nicht zur Freischaltung von der Netzspannung geeignet.
- Bei der Installation ist ein Mindestabstand von 4 mm zwischen Busleitungen und Netzspannungsadern einzuhalten.
- Keine externe Spannung an die Eingänge anlegen.
Montage und elektrischer Anschluss
Das Gerät wird in einer Gerätedose nach DIN 49073 montiert. Es wird empfohlen, eine elektronische Gerätedose mit Trennwand zu verwenden, um die Busleitungen sicher von der Netzspannung zu trennen.
Inbetriebnahme
Vor dem Einschalten der Last ist sicherzustellen, dass alle Relaiskontakte geöffnet sind. Die Inbetriebnahme erfolgt in folgenden Schritten:
- Busspannung einschalten.
- Etwa 10 Sekunden warten.
- Laststromkreis verbinden.
Im Auslieferungszustand ist der Ausgang über den Taster an Eingang 1 steuerbar (ON/OFF). Die Eingänge 2 und 3 sind ohne Funktion.
Wartung und Reset
Das Gerät unterstützt einen Safe-State-Modus zur Fehlerdiagnose und Programmierung. Ein Master-Reset kann durchgeführt werden, indem im Safe-State-Modus die Programmiertaste länger als 5 Sekunden gedrückt gehalten wird.
Technische Daten
- Nennspannung: DC 21 ... 32 V SELV
- Schaltspannung: AC 250 V
- Schaltstrom: 16 AX
- Umgebungstemperatur: -5 bis +45 Grad Celsius
- Eingänge: 3 potenzialfreie Eingänge
Herstellerinformationen
Gira Giersiepen GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Relaiszustand bei Auslieferung undefiniert
Vor dem Einschalten der Last sicherstellen, dass alle Relaiskontakte durch Anlegen der Busspannung geöffnet sind.
Busleitung kommt mit Netzspannung in Kontakt
Verwenden Sie eine Gerätedose mit fester Trennwand oder separate Dosen, um die Leitungen räumlich zu trennen.
Safe-State-Modus aktivieren
Busspannung trennen, 10 s warten, Programmiertaste gedrückt halten und Busspannung wieder anlegen, bis die LED langsam blinkt.
Vor der Verwendung
- Elektrofachkraft für die Installation beauftragen
- Gerätedose mit Trennwand vorbereiten
- Gira Project Assistant (GPA) ab Version 5 installieren
- Gerätezertifikat scannen und zum Projekt hinzufügen
- Passwörter dokumentieren und sicher aufbewahren
Technische Daten in der Praxis
- Potential-free
- Die Eingänge benötigen keine eigene Spannung, sondern schalten potenzialfreie Kontakte.
Abbildungen und Diagramme

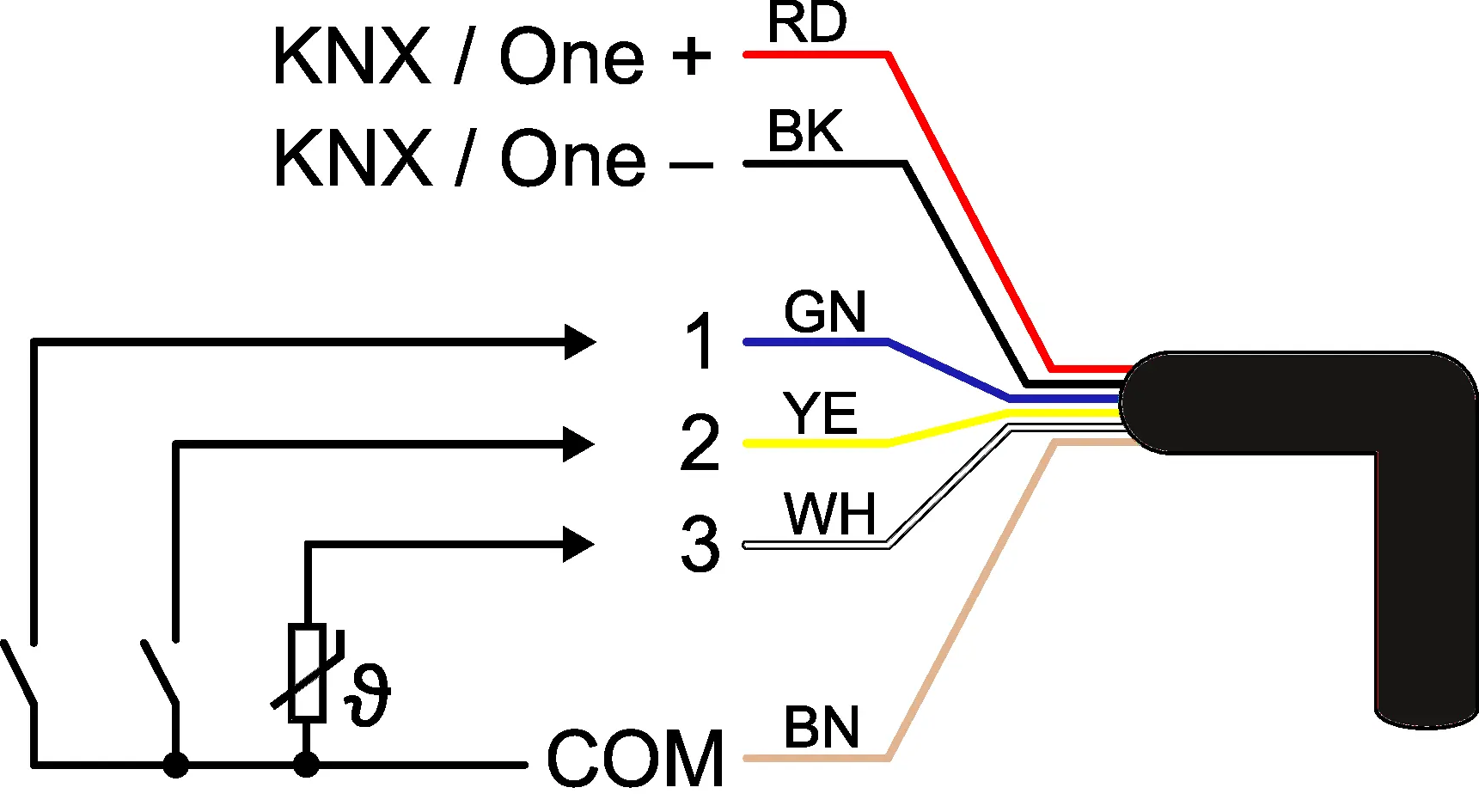

- Anschlussbelegung: Rot/Schwarz für KNX/One Bus, Grün/Gelb/Weiß für Eingänge 1-3, Braun für COM.

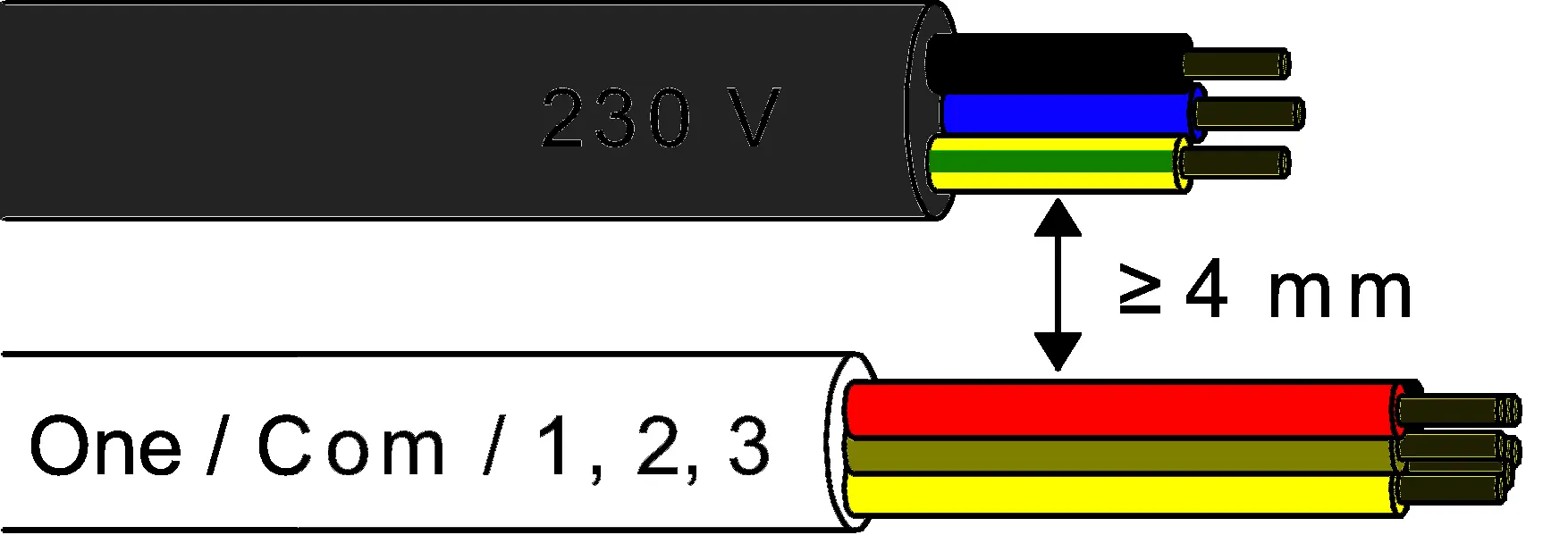

- Abstand: Mindestens 4 mm Abstand zwischen Netzspannung und Busleitungen einhalten.

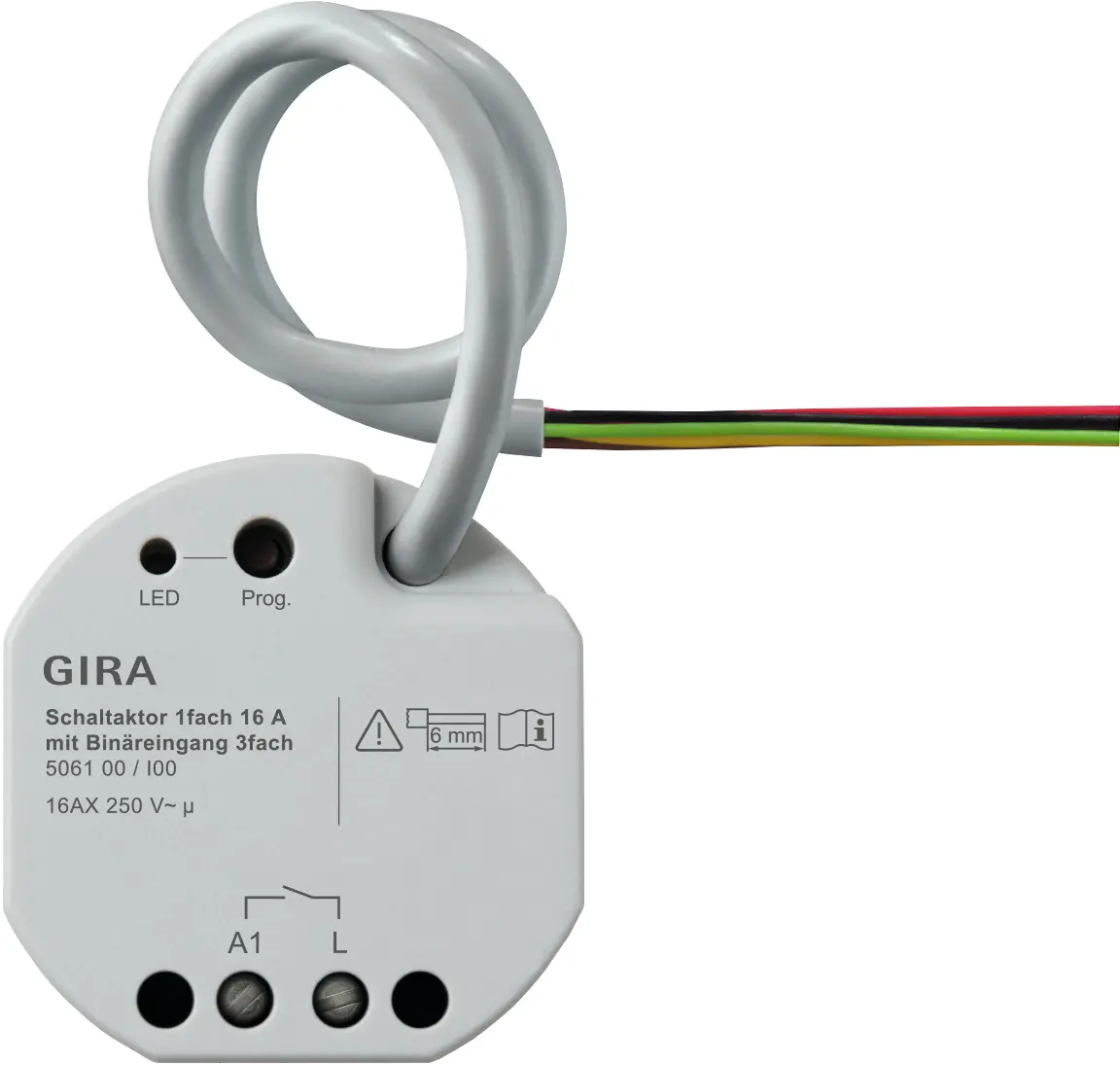

- Anschluss: A1 und L sind die Anschlüsse für den Laststromkreis.
Modellkompatibilität
- Nur für das Gira One Smart Home System geeignet.
- Eingang 3 unterstützt zusätzlich NTC-Temperatursensoren.
- Montage in Gerätedosen nach DIN 49073.
