Bedienungsanleitung für GIRA KNX Dimmaktor 1-fach 200 W

Schnellstartanleitung für den GIRA KNX Dimmaktor 1-fach 200 W mit Binäreingang. Enthält Informationen zu Montage, elektrischem Anschluss, Inbetriebnahme, Fehlerbehebung und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument richtet sich an elektrotechnische Fachkräfte und beschreibt die Montage, den Anschluss und die Inbetriebnahme des GIRA KNX Dimmaktors 1-fach 200 W (Bestell-Nr. 5065 00). Das Gerät dient zum Schalten und Dimmen von Beleuchtung in KNX-Systemen und verfügt über drei Binäreingänge für potenzialfreie Kontakte oder Sensoren.

GIRA KNX Dimmaktor 1-fach 200 W
GIRA KNX Dimmaktor 1-fach 200 W

Sicherheitshinweise

  • Die Montage und der Anschluss dürfen nur durch eine Elektrofachkraft erfolgen.
  • Es besteht Lebensgefahr durch Stromschlag. Vor Arbeiten am Gerät oder der Last müssen alle zugehörigen Leitungsschutzschalter ausgeschaltet werden.
  • Bei der Installation ist ein Mindestabstand von 4 mm zwischen Netzspannung und Busleitungen einzuhalten.
  • Keine externe Spannung an die Eingänge anschließen.
  • Bei induktiven Transformatoren muss primärseitig eine Sicherung gemäß Herstellerangaben verwendet werden.

Montage und elektrischer Anschluss

Das Gerät ist für die Montage in Gerätedosen nach DIN 49073 vorgesehen. Es wird empfohlen, eine Elektronikdose mit Trennwand zu verwenden, um die Netzspannung von den Bus- und Erweiterungsleitungen zu trennen.

Anschlussbelegung der Steuerleitungen
Anschlussbelegung der Steuerleitungen

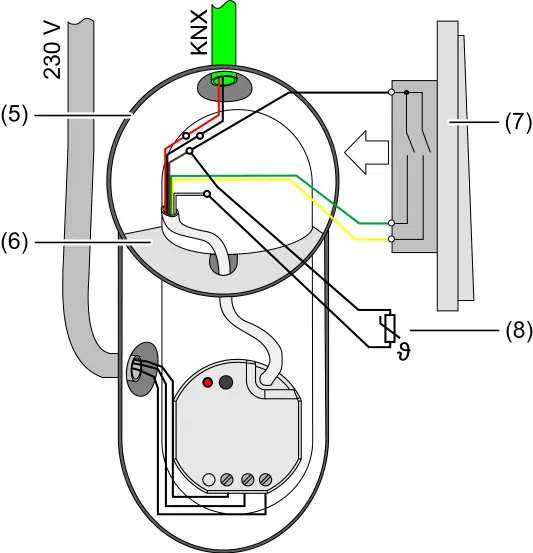

Montagebeispiel in einer Gerätedose mit Trennwand
Montagebeispiel in einer Gerätedose mit Trennwand
Mindestabstand der Leitungen
Mindestabstand der Leitungen
  • Verbinden Sie das Gerät mit der korrekten Polarität an den KNX-Bus.
  • Schließen Sie die Last gemäß dem Anschlussbeispiel an.
  • Bei Bedarf können potenzialfreie Kontakte, Kondensations-/Leckagesensoren oder ein NTC-Temperatursensor (an Eingang 3) angeschlossen werden.
  • Das COM-Referenzpotenzial darf nicht mit COM-Anschlüssen anderer Geräte verbunden werden.

Inbetriebnahme

Im Auslieferungszustand ist der Aktor passiv. Die Steuerung erfolgt über die Eingänge 1 und 2. Die weitere Konfiguration und Programmierung der physikalischen Adresse erfolgt über die ETS (Version 5.7.3 oder höher). Das Gerät ist KNX Data Secure fähig; das Gerätezertifikat muss für die sichere Inbetriebnahme verwendet werden.

Fehlerbehebung

  • Lampen flackern oder schalten ab: Prüfen Sie, ob die Leuchtmittel dimmbar sind und ob das eingestellte Dimmprinzip zur Last passt. Erhöhen Sie ggf. die minimale Helligkeit.
  • Überhitzungsschutz: Wenn der Ausgang abschaltet, lassen Sie das Gerät mindestens 15 Minuten abkühlen und prüfen Sie die Einbausituation auf ausreichende Kühlung.
  • Kurzschluss: Nach Beseitigung des Kurzschlusses startet der Ausgang automatisch neu (nach 100 ms bei induktiver Last oder 7 s bei kapazitiver/ohmscher Last).

Technische Daten

  • Nennspannung KNX: DC 21 ... 32 V SELV
  • Nennspannung Ausgang: AC 230 V~, 50/60 Hz
  • Leistungsaufnahme: max. 1,5 W
  • Umgebungstemperatur: -5 ... +45 °C
  • Abmessungen: 48 x 50 x 28 mm

Herstellerinformationen

Gira Giersiepen GmbH & Co. KG

Markenprofil

Praktische Hilfe

Typische Probleme

Lampen flackern oder schalten in der niedrigsten Dimmstellung ab

Die minimale Helligkeit ist zu niedrig eingestellt. Erhöhen Sie den Wert in der ETS.

Überhitzungsschutz hat ausgelöst

Last reduzieren, Leuchtmittel prüfen und für ausreichende Kühlung/Abstand zu anderen Geräten sorgen.

Kurzschluss am Ausgang

Kurzschluss beseitigen. Das Gerät startet nach 100 ms (induktiv) oder 7 s (kapazitiv/ohmsch) automatisch neu.

Vor der Verwendung

  • Elektrofachkraft für die Installation beauftragen
  • Gerätezertifikat für KNX Data Secure bereithalten
  • Elektronikdose mit Trennwand für die Montage vorbereiten
  • Dimmprinzip passend zur Last wählen
  • ETS Software (Version 5.7.3+) installieren

Technische Daten in der Praxis

Leistungsreduktion
-15% bei Einbau in Holz/Trockenbau, -20% bei Mehrfachkombinationen

Abbildungen und Diagramme

  • Bild 1: Übersicht der Komponenten (LED, Programmiertaste, Anschlusskabel)
  • Bild 2: Anschlussbelegung der Eingänge (Farben: Rot/Schwarz für KNX, Grün/Gelb/Weiß für Eingänge, Braun für COM)
  • Bild 3: Montagebeispiel in einer Dose mit Trennwand
  • Bild 4: Mindestabstand von 4 mm zwischen Netz- und Busleitungen einhalten

Modellkompatibilität

  • Geeignet für KNX-Systeme
  • NTC-Temperatursensor nur an Eingang 3 anschließbar
  • Nicht zur Trennung vom Netz geeignet (Netzpotenzial bleibt an der Last)
