Bedienungsanleitung für GIRA 1-GANG Dimmaktor 200 W

Schnellstart-Anleitung für den GIRA 1-GANG Dimmaktor 200 W mit Binäreingang. Erfahren Sie alles über Montage, Anschluss, Inbetriebnahme und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine integrale Komponente des GIRA 1-GANG Dimmaktors 200 W mit 3-fach Binäreingang (Bestell-Nr. 5065 00). Die Installation und Inbetriebnahme darf ausschließlich durch eine Elektrofachkraft erfolgen. Das Gerät ist für den Einsatz im Gira One Smart Home System konzipiert und wird über den Gira Project Assistant (GPA) ab Version 5 konfiguriert.

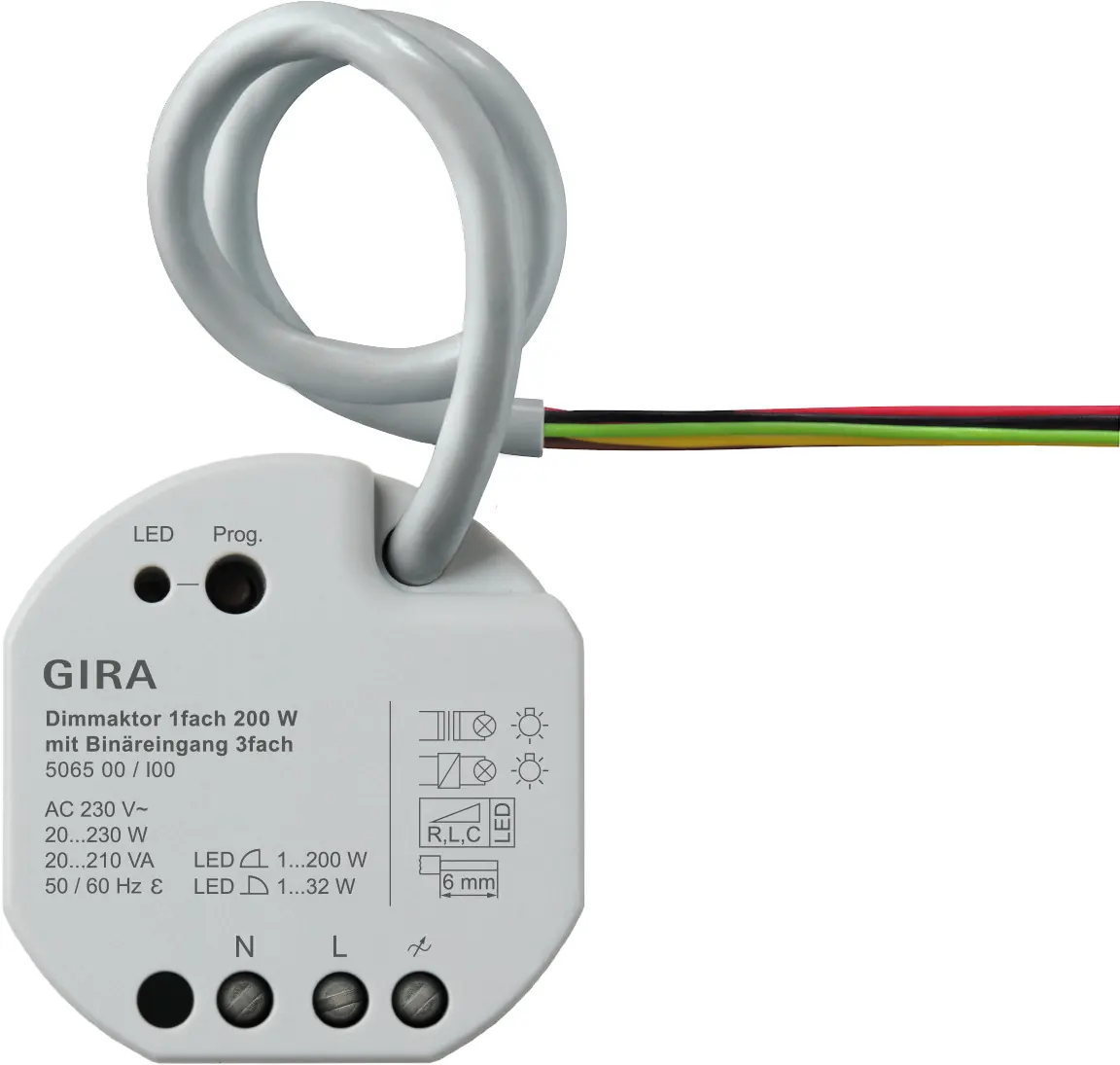

GIRA 1-GANG Dimmaktor 200 W
GIRA 1-GANG Dimmaktor 200 W

Montage und elektrischer Anschluss

Das Gerät ist für die Montage in einer Gerätedose nach DIN 49073 vorgesehen. Bei der Installation ist zwingend auf eine ausreichende Isolierung zwischen Netzspannung und Busleitung zu achten. Ein Mindestabstand von 4 mm zwischen Busleitern und Netzspannungsadern muss eingehalten werden. Es wird empfohlen, eine elektronische Gerätedose mit Trennwand zu verwenden.

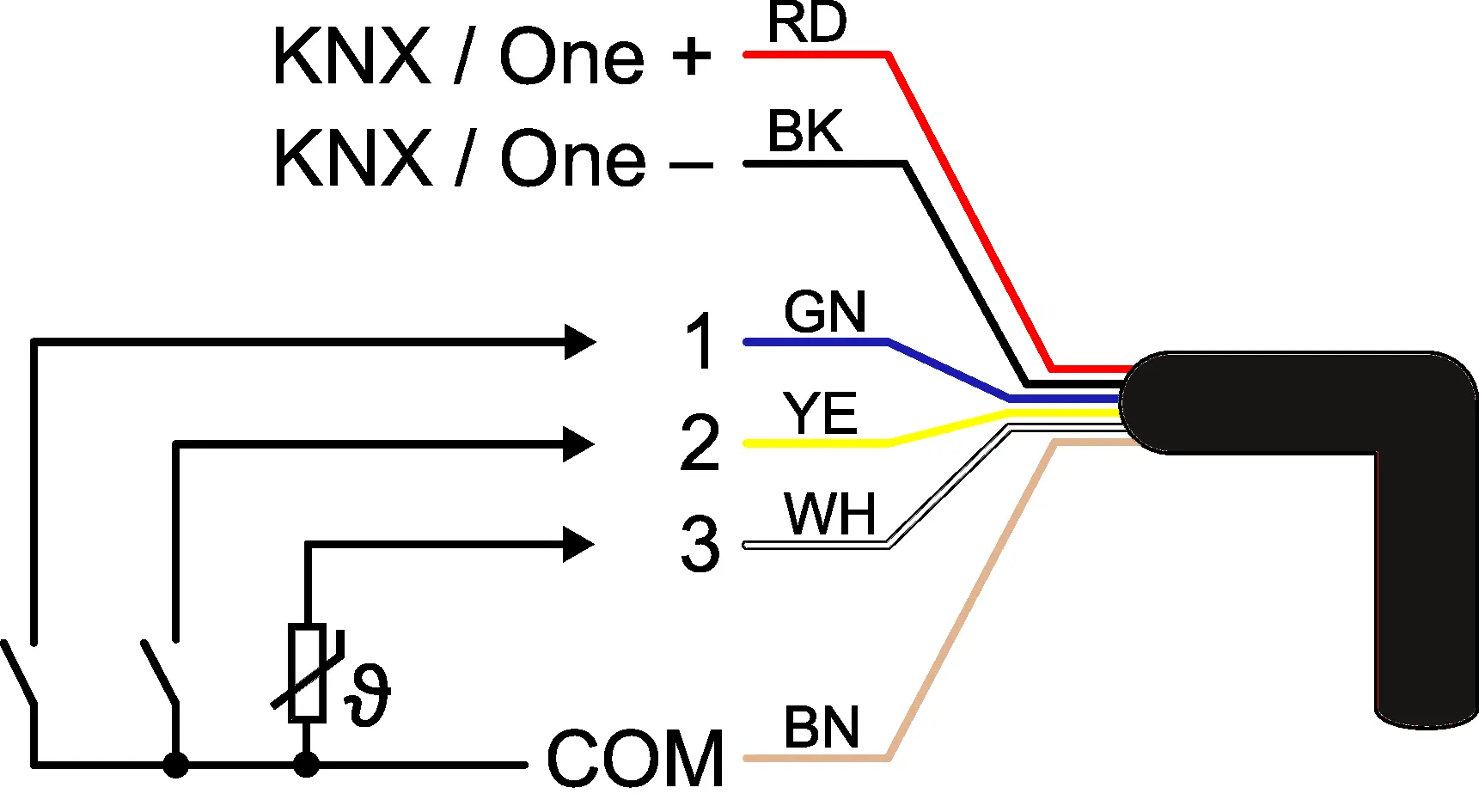

Anschlussbelegung der Steuerleitung
Anschlussbelegung der Steuerleitung

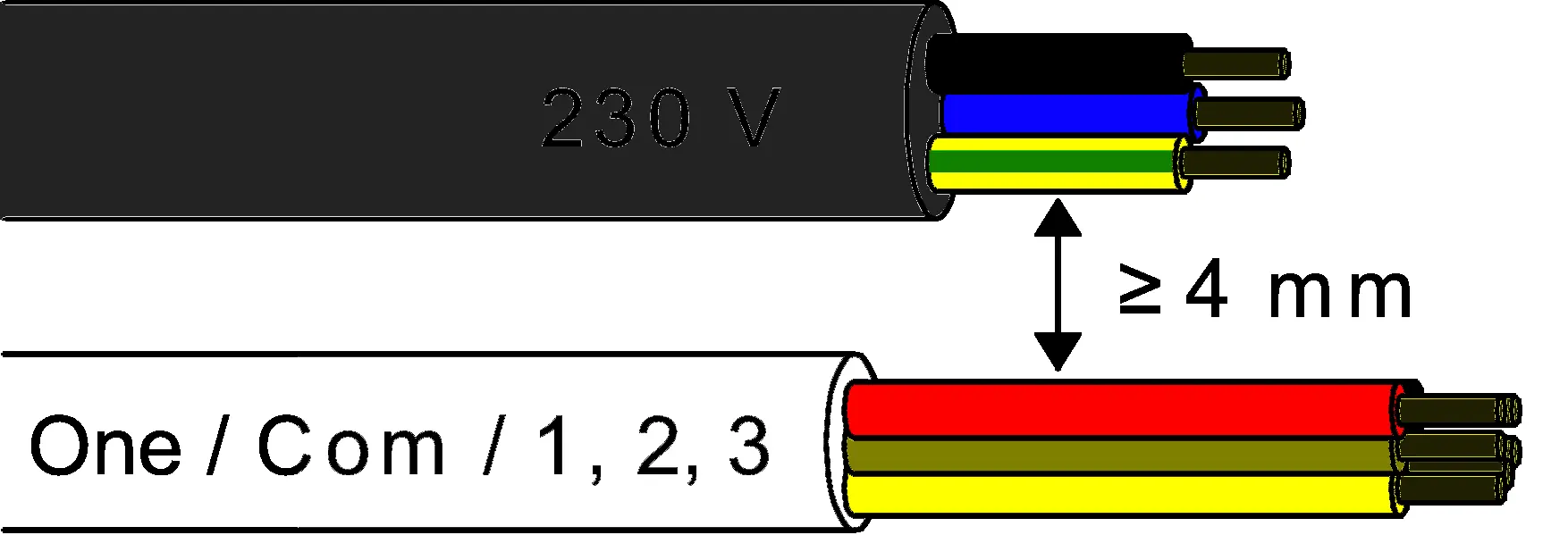

Mindestabstand der Leitungen
Mindestabstand der Leitungen
  • Schalten Sie vor Arbeiten am Gerät oder der Last alle zugehörigen Sicherungsautomaten ab.
  • Schließen Sie die Busleitung unter Beachtung der korrekten Polarität an.
  • Verbinden Sie die Last gemäß dem Anschlussbeispiel.
  • Potentialfreie Kontakte, Sensoren oder NTC-Temperaturfühler können an die Eingänge 1 bis 3 angeschlossen werden.
  • Das COM-Referenzpotential darf nicht mit COM-Anschlüssen anderer Geräte verbunden werden.

Inbetriebnahme

Die Inbetriebnahme erfolgt über den Gira Project Assistant (GPA). Im Auslieferungszustand ist der Ausgang auf das universelle Dimmprinzip mit automatischer Lasterkennung eingestellt. Die Bedienung ist über Eingang 1 (Ein/Heller) und Eingang 2 (Aus/Dunkler) möglich.

Sicherheitsmodus und Master-Reset

Der Sicherheitsmodus stoppt die Programmausführung. Zur Aktivierung: Busspannung abschalten, ca. 10 Sekunden warten, Programmiertaste gedrückt halten, Busspannung wieder einschalten und Taste erst loslassen, wenn die Programmier-LED langsam blinkt. Ein Master-Reset setzt das Gerät auf Werkseinstellungen zurück (Firmware bleibt erhalten), erfordert jedoch eine erneute Inbetriebnahme über den GPA.

Fehlerbehebung

Bei Flackern oder Abschalten der Last prüfen Sie das eingestellte Dimmprinzip. Bei Überhitzung oder Kurzschluss schaltet der Ausgang ab. Lassen Sie das Gerät abkühlen oder beheben Sie den Kurzschluss, bevor Sie den Ausgang erneut schalten. Bei dauerhaftem Flackern oder Summen sollte das Dimmprinzip manuell fest auf die Lastart (z.B. LED Phasenabschnitt) eingestellt werden.

Herstellerinformationen

Gira Giersiepen GmbH & Co. KG

Markenprofil

Praktische Hilfe

Typische Probleme

LED-Lampen flackern oder schalten sich aus.

Prüfen Sie, ob die Lampen dimmbar sind. Stellen Sie das Dimmprinzip manuell ein oder erhöhen Sie die minimale Helligkeit.

Ausgang hat abgeschaltet (Überhitzung/Kurzschluss).

Last reduzieren, Kurzschluss beseitigen und Gerät mindestens 15 Minuten abkühlen lassen.

LED-Lampe glimmt bei ausgeschaltetem Dimmer.

Verwenden Sie ein Kompensationsmodul oder tauschen Sie den Lampentyp aus.

Vor der Verwendung

  • Elektrofachkraft für die Montage beauftragen.
  • Gerätezertifikat scannen und zum Projekt hinzufügen.
  • Sicherstellen, dass die Lastart (LED, konventionell, elektronisch) mit dem Dimmprinzip kompatibel ist.
  • Mindestabstand von 4 mm zwischen Netzspannung und Busleitung einhalten.
  • Gira Project Assistant (GPA) ab Version 5 installieren.

Technische Daten in der Praxis

Nennspannung Bus
DC 21 ... 32 V SELV (Versorgung über den Bus).
Nennspannung Ausgang
AC 230 V ~ 50/60 Hz.

Abbildungen und Diagramme

  • Bild 1: Übersicht der Programmiertaste, LED und Anschlüsse.
  • Bild 2: Anschlussbelegung der Steuerleitung (KNX/One und Eingänge 1-3).
  • Bild 3: Montagebeispiel mit Trennwand in der Gerätedose.
  • Bild 4: Darstellung des notwendigen Mindestabstands von 4 mm zwischen Leitungen.

Modellkompatibilität

  • Geeignet für Glühlampen, HV-Halogenlampen, dimmbare HV-LEDs und Kompaktleuchtstofflampen.
  • Geeignet für dimmbare induktive/elektronische Transformatoren mit LV-Halogen/LED-Lampen.
  • Eingang 3 unterstützt zusätzlich NTC-Temperaturfühler.
