Montageanleitung für Geberit 154.336.FW.1 Ready-To-Fit Set

Detaillierte Montageanleitung für das Geberit Ready-To-Fit Set 154.336.FW.1. Erfahren Sie, wie Sie das Set korrekt installieren und feinjustieren.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Installation des Geberit Ready-To-Fit Sets erfolgt durch Grobjustierung mit einem 3mm Inbusschlüssel und anschließender Feinjustierung mittels PH2 Kreuzschlitzschraubendreher. S. 2, 3, 4

Wichtigste Schritte

  • Grobjustierung der Einbautiefe S. 2
  • Feinjustierung der Blende S. 4

Wo es im PDF steht

  • Montageschritte 1-4 S. 2
  • Montageschritte 5-11 S. 3
  • Feinjustierung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montageschritte 1 bis 4 Seite 2 Montageschritte 5 bis 11 Seite 3 Feinjustierung mit PH2 Schraubendreher Seite 4

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Montage des Geberit Ready-To-Fit Sets für Wandeinläufe. Die Installation erfordert grundlegende handwerkliche Fähigkeiten und spezifisches Werkzeug.

Montage des Sets

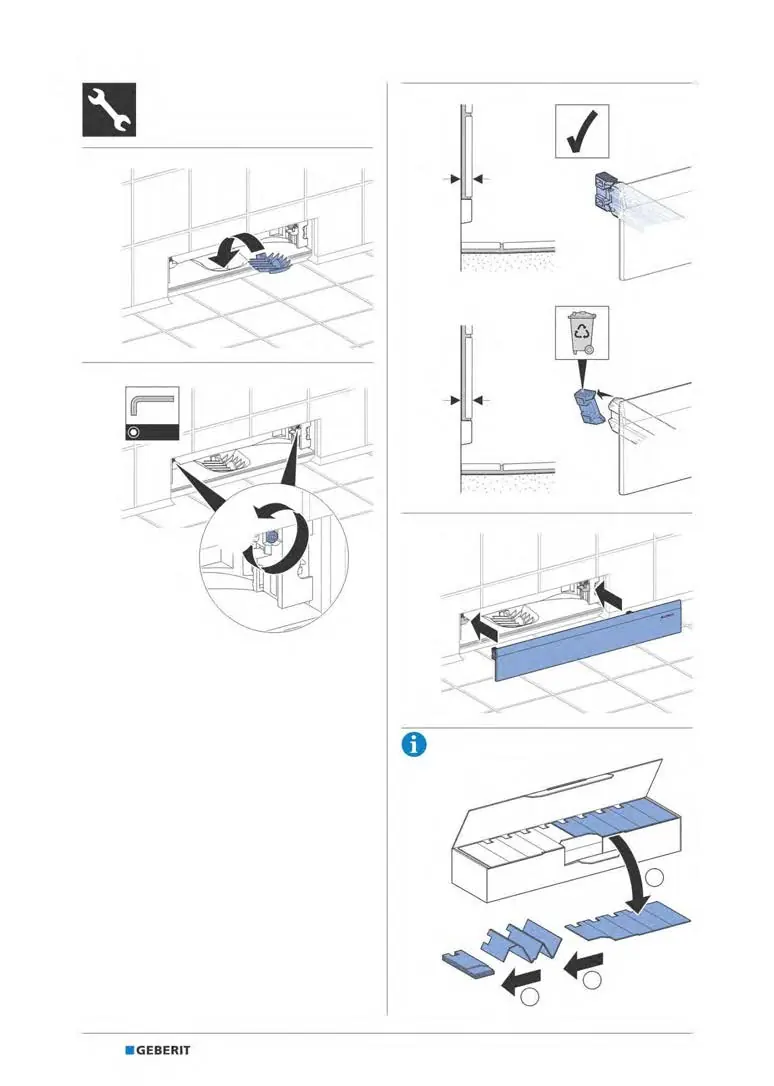

Montageschritte 1 bis 4
Montageschritte 1 bis 4

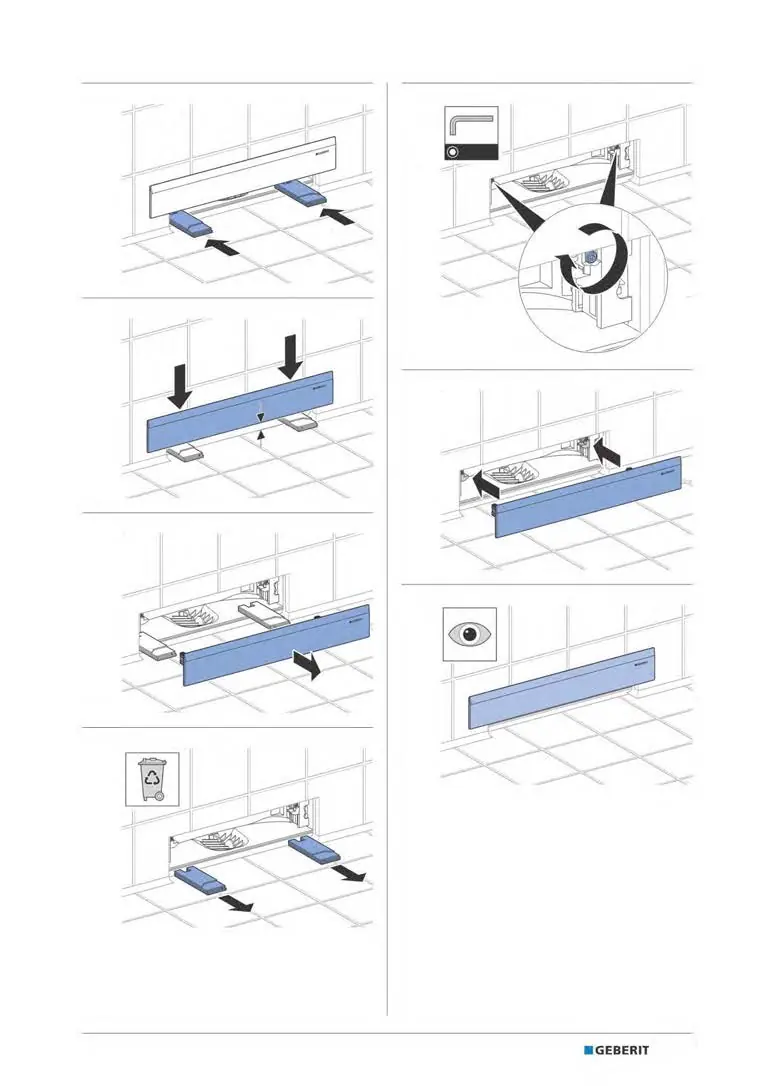

Montageschritte 5 bis 11
Montageschritte 5 bis 11
  1. Entfernen Sie die Schutzabdeckungen vom Set.
  2. Verwenden Sie einen 3mm Inbusschlüssel für die Grobjustierung der Einbautiefe.
  3. Positionieren Sie das Set in der Wandöffnung.
  4. Führen Sie die Montage gemäß den Schritten 1 bis 11 durch, wie in der bebilderten Anleitung dargestellt.
  5. Achten Sie darauf, dass das Set bündig zur Wandfläche abschließt.

Feinjustierung

Nach der Grobmontage kann eine Feinjustierung erforderlich sein, um einen perfekten Sitz zu gewährleisten. Verwenden Sie hierfür einen PH2 Kreuzschlitzschraubendreher, um die Positionierung präzise anzupassen.

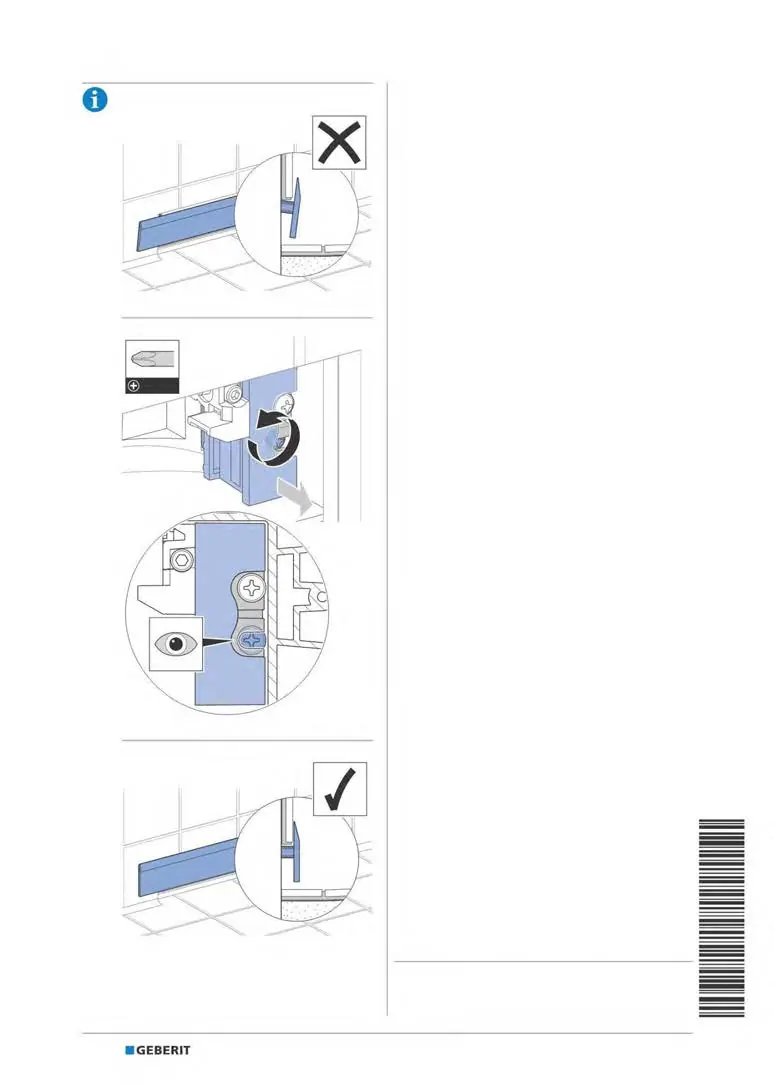

Feinjustierung mit PH2 Schraubendreher
Feinjustierung mit PH2 Schraubendreher

Kontakt

Geberit International AG, Schachenstrasse 77, CH-8645 Jona. E-Mail: [email protected]. Webseite: www.geberit.com

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.geberit.com

Praktische Hilfe

Typische Probleme

Set sitzt nicht bündig zur Wand

Verwenden Sie einen PH2 Kreuzschlitzschraubendreher zur Feinjustierung der Position.

Schwierigkeiten bei der Grobjustierung

Stellen Sie sicher, dass der 3mm Inbusschlüssel korrekt in der Aufnahme sitzt.

Vor der Verwendung

  • 3mm Inbusschlüssel bereithalten
  • PH2 Kreuzschlitzschraubendreher bereithalten
  • Schutzabdeckungen vor der Endmontage entfernen
