Wartungsanleitung für Gazco eStudio LED-Elektrokamin

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Wartung und den Service der Gazco eStudio LED-Elektrokamin-Serie (Modelle 85R, 105R, 135R). Es richtet sich an Techniker und Benutzer, die Komponenten austauschen oder das Gerät warten müssen. Bitte beachten Sie, dass für den Betrieb eine Stromversorgung von 230V 50Hz erforderlich ist.

Fernbedienung koppeln

Wenn die Fernbedienung nicht funktioniert oder ausgetauscht wurde, führen Sie folgende Schritte aus:

1. Suchen Sie die Reset-Taste auf dem Bedienfeld an der rechten Seite des Geräts.
2. Drücken Sie die Reset-Taste für 3 Sekunden (ggf. mit einer Stiftspitze), bis 3 kurze Pieptöne ertönen.
3. Lassen Sie die Taste los.
4. Drücken Sie innerhalb von 10 Sekunden die Taste auf der Fernbedienung.
5. Die Kopplung ist abgeschlossen, wenn ein langer Piepton vom Gerät ertönt.

Falls das Gerät aufgrund externer Störsignale fehlerhaft arbeitet, setzen Sie die Fernbedienung zurück, indem Sie die Reset-Taste im Batteriefach der Fernbedienung für 3 Sekunden drücken.

Zugang zum Brennstoffbett

Um auf das Brennstoffbett zuzugreifen (z. B. für Reinigung oder Austausch von LEDs):

1. Entfernen Sie die Frontblende/Glasfront.
2. Lösen Sie die Befestigungsschrauben gemäß den Abbildungen in der Anleitung.
3. Entfernen Sie vorsichtig die Abdeckung, um Zugang zu den internen Komponenten zu erhalten.

Anordnung der Holzscheite

Die Anleitung enthält detaillierte Layout-Diagramme für die Anordnung der Holzscheite für die Modelle 85R, 105R und 135R. Stellen Sie sicher, dass die Glasglut gleichmäßig über das Brennstoffbett verteilt ist und die Holzscheite gemäß dem spezifischen Layout-Plan platziert werden.

Komponentenaustausch

Die Anleitung bietet Schritt-für-Schritt-Anleitungen für den Ausbau und Austausch folgender Komponenten:

• Brennstoffbett und LED-Platinen
• Innerer Bildschirm

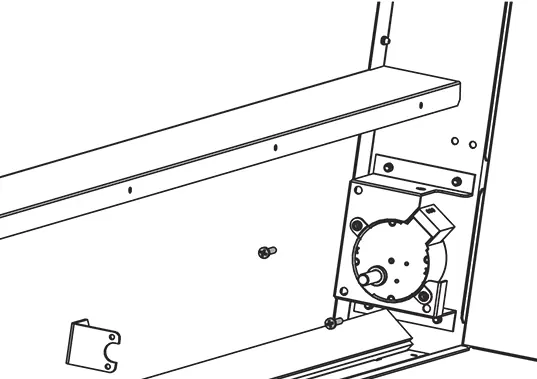

• Flammeneffekt-Einheit und Flammeneffekt-Motor
• Empfänger (Receiver)
• Heizelement

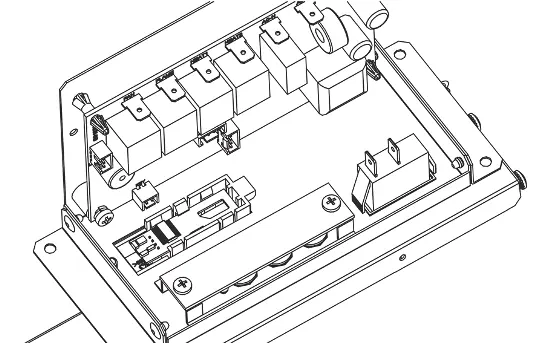

• Steuereinheit (Control Unit)
• Leiterplatte (PCB)
• Netzschalter und Tastenfeld

Schaltplan

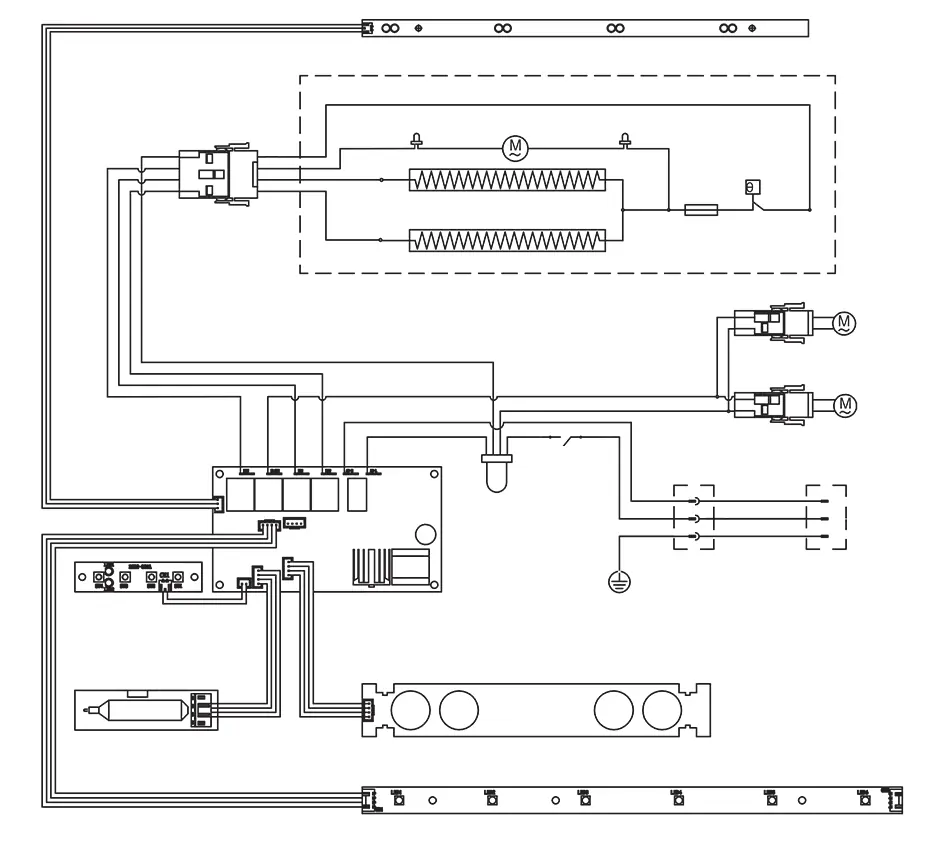

Ein detaillierter Schaltplan ist enthalten, der die Verkabelung zwischen den verschiedenen Komponenten (Motor, Heizung, PCB, Schalter) darstellt. Achten Sie bei Arbeiten an der Elektrik auf die korrekte Farbcodierung der Kabel.

Ersatzteile

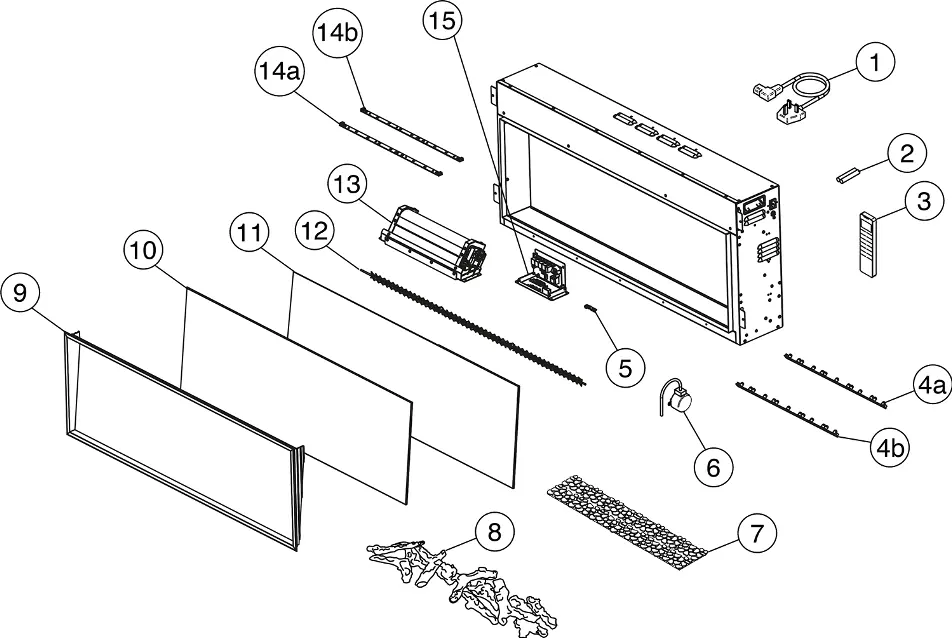

Eine vollständige Liste der Ersatzteile mit entsprechenden Codes für die Modelle 85R, 105R und 135R ist im Anhang der Anleitung zu finden. Verwenden Sie diese Codes bei der Bestellung von Ersatzteilen.
