Bedienungsanleitung für Humminbird PiranhaMAX 197c & 197c DI Fischfinder
Umfassende Bedienungsanleitung für den Humminbird PiranhaMAX 197c & 197c DI Fischfinder. Enthält detaillierte Anweisungen zur Installation, Bedienung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine vollständige Übersicht für die Installation und den Betrieb des Humminbird PiranhaMAX 197c und 197c DI. Das Gerät ist für den Einsatz in der Marineumgebung konzipiert. Stellen Sie sicher, dass das Gerät mit einer 12-V-Gleichstromquelle verbunden ist und eine 1-Ampere-Sicherung verwendet wird, um Schäden zu vermeiden.

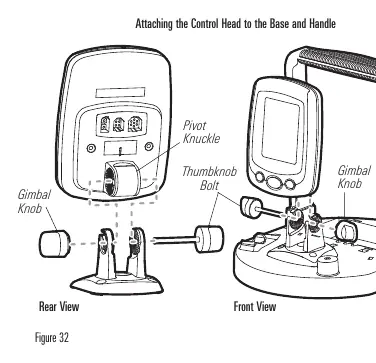

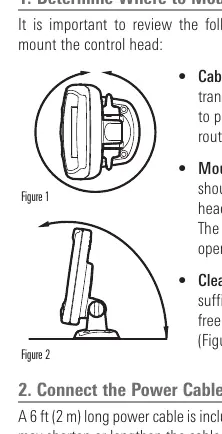

Installation des Geräts

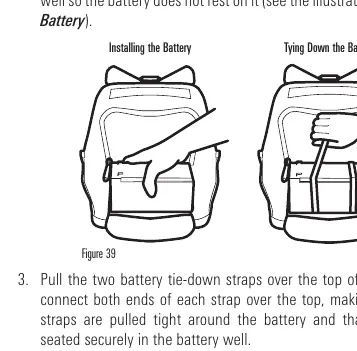

Das Gerät kann entweder fest montiert oder als tragbare Einheit verwendet werden. Bei der Festmontage muss die Montagefläche stabil sein und das Gerät sollte leicht einsehbar sein. Achten Sie darauf, dass genügend Platz zum Neigen und Schwenken vorhanden ist.
Montage des Transducers
Die korrekte Montage des Transducers ist entscheidend für die Leistung:
- Wählen Sie einen Bereich am Heckspiegel, der frei von turbulentem Wasser ist (mindestens 38 cm vom Propeller entfernt).
- Der Transducer muss vollständig unter Wasser sein, um ein Sonarsignal zu empfangen.
- Verwenden Sie die mitgelieferten Ratschen, um den Winkel des Transducers so einzustellen, dass er parallel zum Bootsboden verläuft.
- Bei Glasfaserbooten sollten Sie beim Bohren schrittweise größere Bohrer verwenden, um Abplatzungen zu vermeiden.
Bedienung und Menüsystem
Das Gerät wird über die POWER/MENU-Taste ein- und ausgeschaltet. Das Menüsystem ermöglicht den Zugriff auf verschiedene Ansichten und Einstellungen:
- Sonar View: Zeigt historische Sonardaten an.
- Down Imaging View (nur 197c DI): Bietet detaillierte Sonarbilder durch einen schmalen, breiten Strahl.
- X-Press Menü: Schneller Zugriff auf häufig verwendete Einstellungen wie Empfindlichkeit, Zoom und Tiefenbereich.
Wartung und Pflege
Reinigen Sie den Bildschirm nur mit milder Seife und warmem Wasser. Verwenden Sie keine chemischen Glasreiniger. Wenn das Boot längere Zeit im Wasser liegt, reinigen Sie den Transducer regelmäßig von Algenbewuchs. Schützen Sie das Gerät vor extremen Temperaturen und Salzsprühnebel.
Fehlerbehebung
Bei Problemen mit dem Gerät:
- Gerät schaltet nicht ein: Prüfen Sie die Stromverbindung und die Sicherung.
- Kein Transducer erkannt: Überprüfen Sie das Kabel auf Beschädigungen und stellen Sie sicher, dass der Stecker fest sitzt.
- Kein Bodenbild: Justieren Sie den Transducer oder erhöhen Sie die Empfindlichkeit.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie die Stromverbindung an beiden Enden und stellen Sie sicher, dass eine 1A-Sicherung installiert ist.
Kein Transducer erkannt
Stellen Sie sicher, dass der Stecker fest sitzt und der Transducer vollständig unter Wasser ist.
Kein Bodenbild bei hoher Geschwindigkeit
Justieren Sie die Höhe und den Winkel des Transducers am Heckspiegel.
Bildschirm zeigt Rauschen oder Störungen
Schalten Sie andere elektronische Geräte aus oder vergrößern Sie den Abstand des Transducers zum Propeller.
Vor der Verwendung
- Stromversorgung (12V) prüfen
- 1A-Sicherung installieren
- Transducer-Verbindung prüfen
- Transducer unter Wasser platzieren
- Kabel auf Beschädigungen prüfen
Technische Daten in der Praxis
- Tiefenkapazität
- Maximale Tiefe, die das Gerät anzeigen kann (bis zu 600 ft / 183 m).
- Ausgangsleistung
- 300 Watt (RMS) / 2400 Watt (PTP) für klare Sonarbilder.
- Betriebsfrequenz
- 200 kHz und 455 kHz für unterschiedliche Abdeckungsbereiche.
Abbildungen und Diagramme

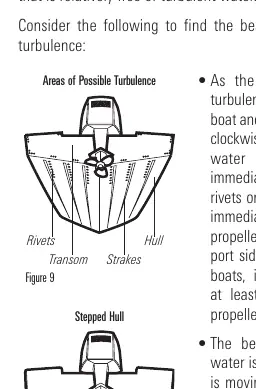

- Abbildung der Heckspiegelmontage zur Vermeidung von Turbulenzen.

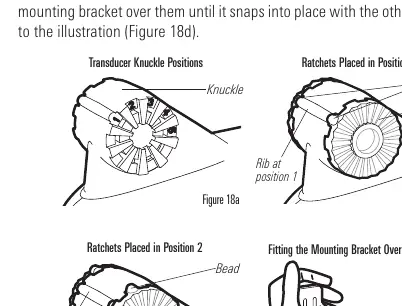

- Anleitung zur Einstellung des Transducer-Winkels mittels Ratschen.
- Schaltplan für die Stromversorgung über Sicherungspanel oder Batterie.
Modellkompatibilität
- Nur für 12V-Gleichstromsysteme geeignet.
- Down Imaging Funktionen nur bei Modell 197c DI verfügbar.
- Nicht für den Einsatz bei hohen Geschwindigkeiten mit Saugnapfhalterung geeignet.
