Montageanleitung für Gartentor G21 Reno 100x158 cm rechts
Detaillierte Montageanleitung für das G21 Gartentor Reno 100x158 cm rechts. Enthält eine vollständige Werkzeugliste, Teileübersicht und Schritt-für-Schritt-Installationsanweisungen für eine sichere Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Montageanleitung führt Sie durch den Aufbau des G21 Gartentors Reno 100x158 cm (rechts). Bitte lesen Sie vor Beginn alle Anweisungen sorgfältig durch.
Sicherheitshinweise:
- Tragen Sie während der Montage Schutzkleidung und Arbeitshandschuhe, da einige Teile scharfe Kanten aufweisen können.
- Halten Sie Kinder und Haustiere während der Montage vom Arbeitsbereich fern.

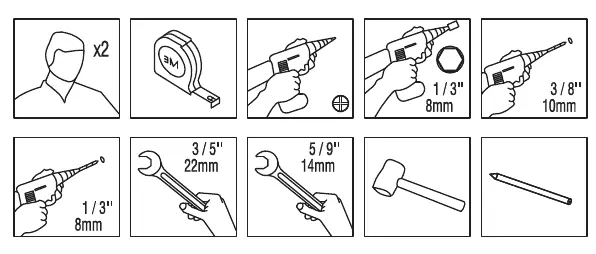

Benötigte Werkzeuge:
- Maßband
- Bohrmaschine
- Schraubenschlüssel (verschiedene Größen)
- Hammer
- Bleistift
Produktbeschreibung und Abmessungen
Das Tor hat eine Größe von 100x158 cm. Die genauen Abmessungen und Abstände für die Montage entnehmen Sie bitte der Zeichnung auf Seite 9.
Teileliste
Überprüfen Sie vor Beginn der Montage, ob alle in der Teileliste auf Seite 10 aufgeführten Komponenten vorhanden sind. Die Liste enthält alle Profile, Lamellen, Schrauben und Kleinteile.
Montageanleitung
Die Montage erfolgt in mehreren Schritten:
- Rahmenmontage: Verbinden Sie die Rahmenprofile (AT-A1) mit den Querstreben (SR-A3) unter Verwendung der Schrauben (Dr-28, VT-B33).
- Lamellen einsetzen: Schieben Sie die Lamellen (VT-A4) in den Rahmen.
- Verstärkung: Achten Sie auf die korrekte Ausrichtung der verstärkten Lamelle (VT-A4a) für die Automatisierung.

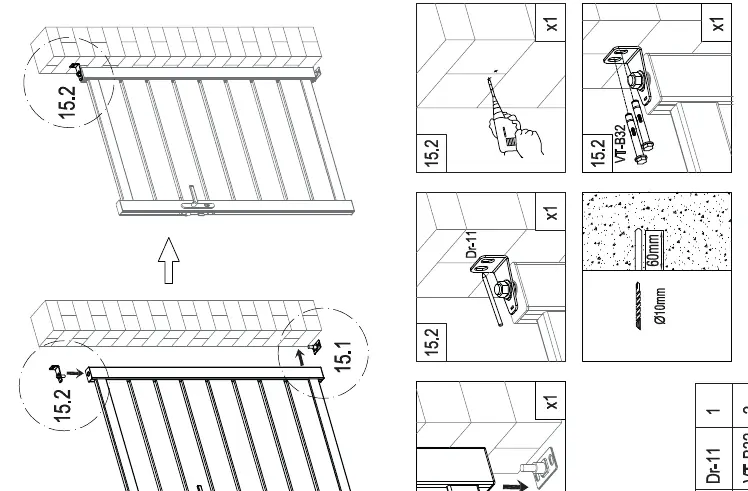

- Wandmontage: Befestigen Sie die Scharniere und Halterungen (Dr-11, Dr-12) an der Wand. Bohren Sie die Löcher gemäß den Maßen in der Anleitung.
- Abschluss: Montieren Sie die Abdeckkappen (Dr-15) und den Türgriff (Dr-18a, Dr-19a).
Pflege und Wartung
Reinigen Sie das Tor regelmäßig mit einem Lappen und Wasser, um Schmutz zu entfernen und die Oberfläche zu erhalten.
Herstellerinformationen
G21
Praktische Hilfe
Typische Probleme
Teile fehlen
Überprüfen Sie die Teileliste auf Seite 10 und stellen Sie sicher, dass alle Komponenten vor Beginn der Montage vorhanden sind.
Scharfe Kanten
Tragen Sie während der Montage Schutzkleidung und Arbeitshandschuhe.
Vor der Verwendung
- Überprüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass der Arbeitsbereich frei von Kindern und Haustieren ist.
- Tragen Sie geeignete Schutzkleidung und Handschuhe.
- Bereiten Sie die benötigten Werkzeuge vor (Maßband, Bohrer, Schraubenschlüssel, Hammer, Bleistift).
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen und Schritt-für-Schritt-Diagramme für die Montage des Rahmens, das Einsetzen der Lamellen und die Wandmontage.
Modellkompatibilität
- Nur für die Montage als rechtsanschlagendes Tor vorgesehen.
