Installationsanleitung für Centurion Anti-Lift Brackets 0000.D.01.0012
Detaillierte Installationsanleitung für die Centurion Anti-Lift Brackets (Modell 0000.D.01.0012). Erfahren Sie, wie Sie die Halterungen sicher an Stahlpfosten oder Wänden montieren, um Ihr Schiebetor vor unbefugtem Anheben zu schützen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen zur Installation
Die Centurion Anti-Lift Brackets dienen als mechanische Sicherheitsbarriere für Schiebetorsysteme, um das gewaltsame Anheben des Tores von der Schiene zu verhindern. Die Installation muss so erfolgen, dass die Halterungen bei geschlossenem Tor so nah wie möglich am Torantrieb montiert sind, um Manipulationen zu erschweren.
Produktidentifikation
Das Set besteht aus zwei Hauptkomponenten:
- Locking Bracket (Verriegelungshalterung): Wird am Tor befestigt. Verfügt über einen Verriegelungsstift und horizontale Einstellschlitze.
- Holding Bracket (Halterung): Wird an der Wand oder am Pfosten befestigt. Verfügt über einen Verriegelungsschlitz und vertikale Einstellschlitze.
Benötigte Werkzeuge

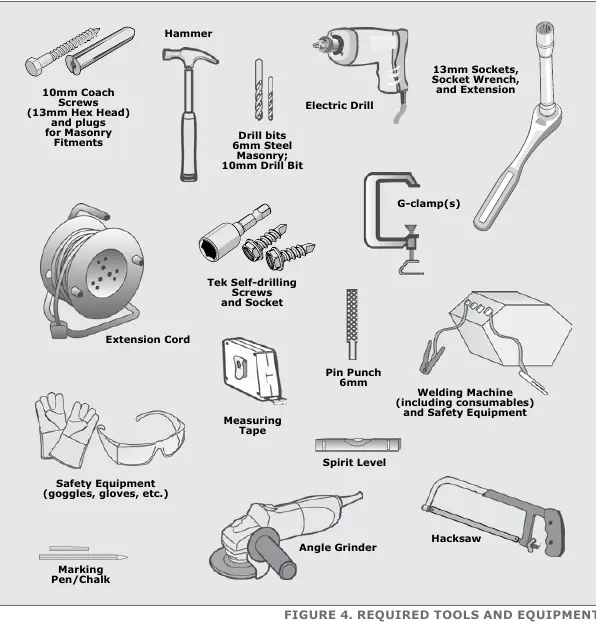

Für die Installation werden folgende Werkzeuge empfohlen:
- Schweißgerät (bevorzugte Methode) oder Bohrmaschine mit passenden Bohrern (6mm Stahl, 10mm Mauerwerk).
- 13mm Steckschlüssel und Verlängerung.
- G-Klemmen, Wasserwaage, Maßband.
- Winkelschleifer, Metallsäge, Körner.
- Schutzausrüstung (Schutzbrille, Handschuhe).
- Befestigungsmaterial: Tek-Selbstbohrschrauben, M8-Schlossschrauben (Coach Screws) und Dübel für Mauerwerk.
Installation
Montage der Halterungen
Das Schweißen ist die bevorzugte Methode zur Befestigung an Stahlpfosten. Falls dies nicht möglich ist, verwenden Sie hochwertige Tek-Selbstbohrschrauben oder Nietmuttern. Bei der Montage an Wänden sind M8-Schlossschrauben mit passenden Dübeln zu verwenden.
Montageposition und Ausrichtung
Die Halterungen müssen bei geschlossenem Tor so nah wie möglich am Torantrieb positioniert werden. Sollte es zu Interferenzen mit Origin-Magneten des Antriebs kommen, können die Halterungen höher montiert werden (maximal 1 Meter über dem Ritzel des Antriebs).
Schritte zur Montage
- Testen Sie die optimale Position und Ausrichtung vor der endgültigen Befestigung.
- Markieren Sie die Position der Holding Bracket an der Wand oder dem Pfosten.
- Befestigen Sie die Holding Bracket durch Schweißen oder Verschrauben. Überschüssiges Material kann bei Bedarf abgeschnitten werden.

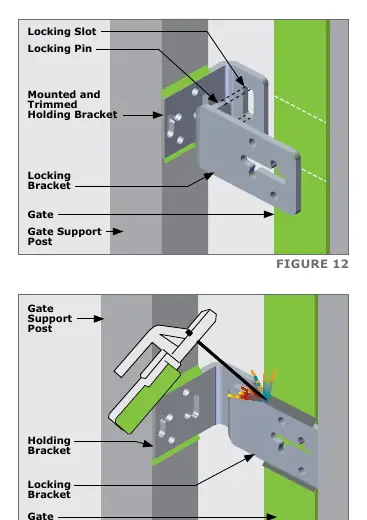

- Passen Sie die Locking Bracket am Tor an, sodass der Verriegelungsstift in den Schlitz der Holding Bracket greift.
- Markieren und befestigen Sie die Locking Bracket am Tor.
- Führen Sie einen vollständigen Testzyklus (Öffnen und Schließen) durch, um sicherzustellen, dass keine Blockaden auftreten und der Antrieb nicht behindert wird.
Zusätzliche Empfehlungen
An Standorten ohne Anschlagpfosten (Catch Post) kann ein zweiter Satz Anti-Lift Brackets an der Vorderkante des Tores erforderlich sein. Diese sollten auf der gleichen Höhe wie der erste Satz montiert werden. Als optionale Sicherheitsergänzung wird das Centurion GLX900 Torschloss empfohlen.
Herstellerinformationen
Centurion Systems (Pty) Ltd
Praktische Hilfe
Typische Probleme
Montieren Sie die Anti-Lift Brackets höher am Pfosten/Wand, jedoch nicht mehr als 1 Meter über dem Ritzel des Antriebs.
Stellen Sie sicher, dass der Verriegelungsstift der Locking Bracket sauber in den Schlitz der Holding Bracket gleitet und keine Hindernisse (Catch Points) vorhanden sind.
Vor der Verwendung
- Prüfen Sie, ob das Schweißgerät oder die Bohrmaschine einsatzbereit ist.
- Stellen Sie sicher, dass das Tor vollständig geschlossen ist, bevor Sie die Montageposition markieren.
- Überprüfen Sie, ob die Halterungen bei geschlossenem Tor so nah wie möglich am Antrieb sitzen.
- Stellen Sie sicher, dass Sie über geeignete Schrauben (Tek-Schrauben für Stahl, Schlossschrauben für Mauerwerk) verfügen, da diese nicht im Lieferumfang enthalten sind.
Technische Daten in der Praxis
- Locking Bracket Länge
- 98.9 mm
- Holding Bracket Länge
- 154 mm
- Standard-Bohrlochdurchmesser
- 7 mm für Positionierungsschrauben
- Mauerwerk-Bohrlochdurchmesser
- 11 mm für Schlossschrauben
Abbildungen und Diagramme

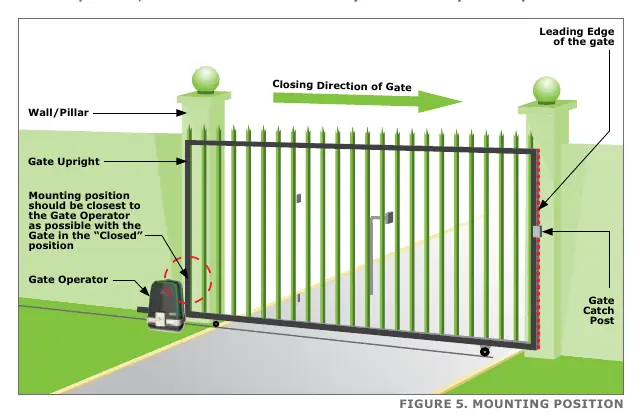

- Figur 5 zeigt die ideale Montageposition in der Nähe des Torantriebs bei geschlossenem Tor.

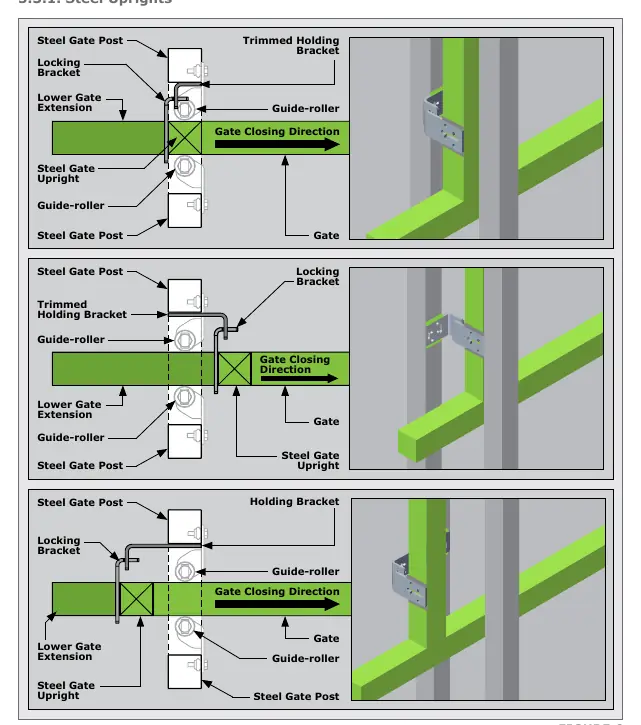

- Figur 6 und 7 illustrieren verschiedene Ausrichtungsoptionen für Stahlpfosten und Wände.

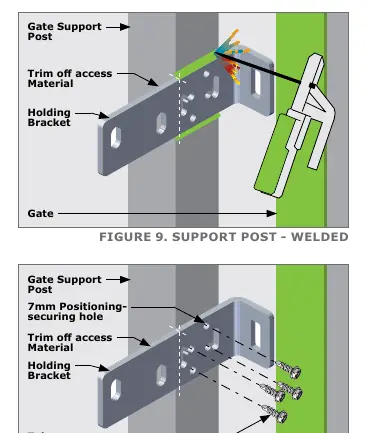

- Figur 9 und 10 zeigen die Montage der Holding Bracket mittels Schweißen bzw. Schrauben.
Modellkompatibilität
- Geeignet für Schiebetorsysteme.
- Optional kompatibel mit Centurion GLX900 Torschloss.
