Montageanleitung für G21 Gate Marion 100x173 cm rechts
Detaillierte Montageanleitung für das G21 Gate Marion 100x173 cm rechts. Erfahren Sie, wie Sie das Gartentor sicher installieren, welche Werkzeuge Sie benötigen und wie Sie es pflegen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch die Montage des G21 Gate Marion 100x173 cm (rechts). Bitte lesen Sie vor Beginn der Arbeiten alle Anweisungen sorgfältig durch und stellen Sie sicher, dass alle benötigten Teile vorhanden sind. Das Tor ist für die Montage auf der rechten Seite konzipiert.
Sicherheitshinweise
- Tragen Sie während der Montage Schutzkleidung und Arbeitshandschuhe, da einige Bauteile scharfe Kanten aufweisen können.
- Halten Sie Kinder und Haustiere während des gesamten Montageprozesses vom Arbeitsbereich fern.

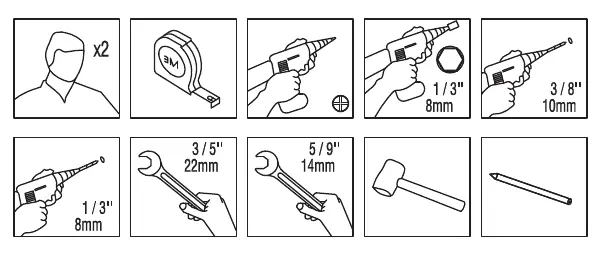

Benötigte Werkzeuge
Für die Installation benötigen Sie folgende Werkzeuge:
- Maßband
- Bohrmaschine
- Schraubendreher (Kreuzschlitz)
- Hammer (Gummihammer empfohlen)
- Bleistift zum Markieren
- Schraubenschlüssel (Größen 14mm und 22mm)
Abmessungen
Das Tor hat eine Gesamtbreite von 103 cm. Die Höhe variiert je nach Messpunkt zwischen 176 cm und 181 cm. Bitte beachten Sie diese Maße bei der Vorbereitung des Montagebereichs.
Montage und Installation
Die Montage erfolgt in mehreren Schritten, beginnend mit dem Zusammenbau des Rahmens und der Lamellen, gefolgt von der Installation der Scharniere und des Schlosses. Befolgen Sie die nummerierten Schritte in der Anleitung genau:
- Schritt 1-4: Zusammenbau des Torrahmens und Einsetzen der Lamellen. Achten Sie auf die korrekte Ausrichtung der verstärkten Lamellen für die Automatisierung.
- Schritt 5-10: Montage der Seitenteile, Scharniere und der Schlossmechanik.
- Schritt 11-19: Befestigung des Tores am Mauerwerk oder Pfosten. Verwenden Sie die mitgelieferten Schrauben und Dübel entsprechend der Wandbeschaffenheit.
Pflege und Wartung
Zur Reinigung des Tores verwenden Sie lediglich einen Lappen und klares Wasser. Vermeiden Sie aggressive Reinigungsmittel, um die Oberfläche nicht zu beschädigen.
Herstellerinformationen
G21
Praktische Hilfe
Typische Probleme
Scharfe Kanten an Bauteilen
Tragen Sie während der gesamten Montage Arbeitshandschuhe und Schutzkleidung.
Unvollständige Teileliste
Überprüfen Sie vor Montagebeginn anhand der Teileliste auf Seite 10, ob alle Komponenten vorhanden sind.
Vor der Verwendung
- Arbeitsbereich von Kindern und Haustieren räumen
- Schutzkleidung und Handschuhe anlegen
- Alle benötigten Werkzeuge (Bohrer, Schraubenschlüssel, Hammer) bereitlegen
- Vollständigkeit der Teile gemäß Liste prüfen
- Montagebereich ausmessen (103 cm Breite erforderlich)
Technische Daten in der Praxis
- Montagerichtung
- Rechts (entsprechend der Modellbezeichnung)
Abbildungen und Diagramme
- Schritt-für-Schritt-Installationsdiagramme
- Detaillierte Teileliste mit mm-Angaben und Stückzahlen
- Diagramme zur korrekten Ausrichtung der Lamellen
Modellkompatibilität
- Nur für die rechte Montage geeignet
- Einige Lamellen sind für die Automatisierung verstärkt
